此題是蒼穹超版從網上看到的一張玉環圖片，覺得造型不錯，便拿來給大家作為基本功練習題目。

其實這道題目主要考核的是PROE關系式的基本知識運用，如果你不會關系式的話，想畫出此形狀亦是難事。

題目因其中一人未按題目要求設置上傳PRT的閱讀權限，只能提前結束題目，可惜很多人沒有賺到這個分，希望以后類似情況盡量不要再發生。

費話了半天，回到重點，下面我來總結一下做法吧。

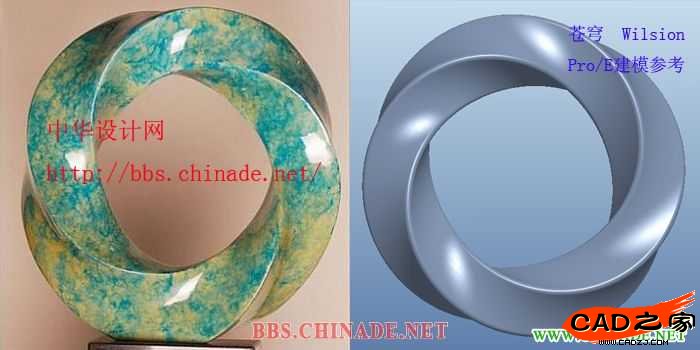

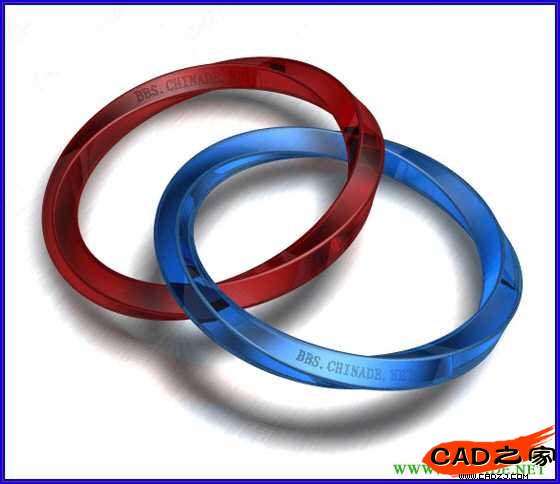

上面這個是蒼穹提供的原圖，下面兩張是我做的效果圖。

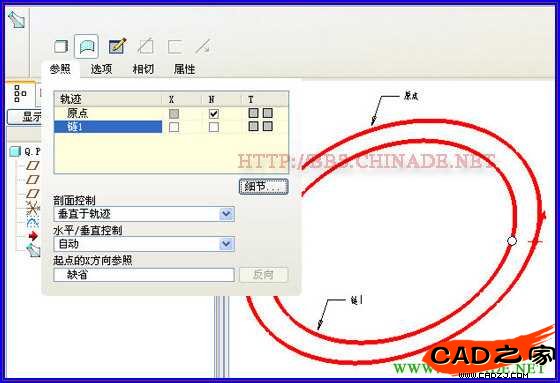

我這里主要講解運用變截面掃描+關系式的方式做出如圖形狀，當然還可以有其他方法，歡迎大家出其他方法的教程，一同探討。
