設計鈑金時，創建切口特征和在實體零件設計中創建剪切特征的方式完全一樣，但如果剪切特征的繪圖平面與鈑金呈某個角度，則實體剪切和鈑金切口所生成的造型截然不同：

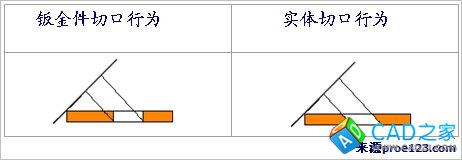

鈑金-切口：切出的孔的軸線與鈑金互相垂直，如圖1.

實體-切口：切出的孔軸線與繪圖平面互相垂直，如圖1.

圖1

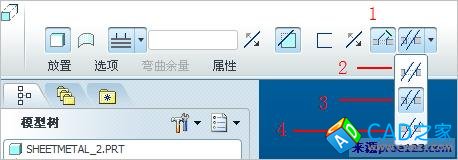

在Proe5.0中可以點擊圖2中標號1處的圖標，在鈑金切口和實體切口之間進行切換。而鈑金切口又有三中形式：標號2、3、4。

標號2表示草繪圖元拉伸分別與鈑金上平面和鈑金平面下平面相交的方式切除材料；

標號3表示草繪圖元拉伸只以與鈑金上平面相交的方式切除材料；

標號4表示草繪圖元拉伸只以與鈑金下平面相交的方式切除材料。

圖2
