ProE工程圖中可以通過重復區域來自動生成BOM表格，但是有時候自動生成的BOM表并不是我們想要的。我們可以利用重復區域的過濾器功能對BOM表中某行隱藏。

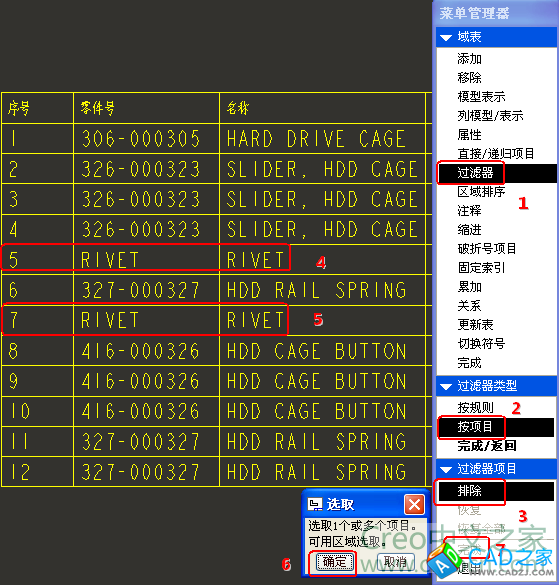

1）圖1中的BOM表是ProE自動生成的，其中第5、7行是生產BOM不想要的，這就需要用到過濾器功能來對他們進行排除。

2）在ProE“表”菜單下面點選“重復區域”。在菜單管理器中選擇“過濾器”。過濾器類型選擇“按項目”，按照圖中順序操作。

圖1

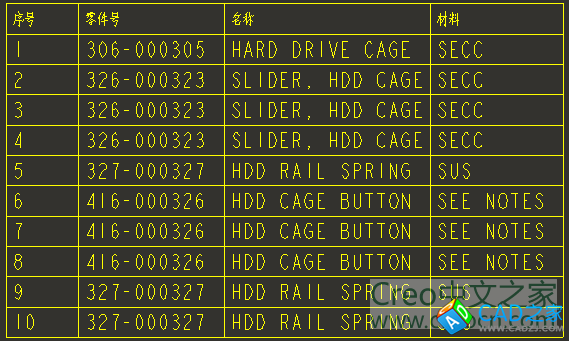

3）第5、7行被排除后的效果如圖2，其中序號會重新排列。

圖2
