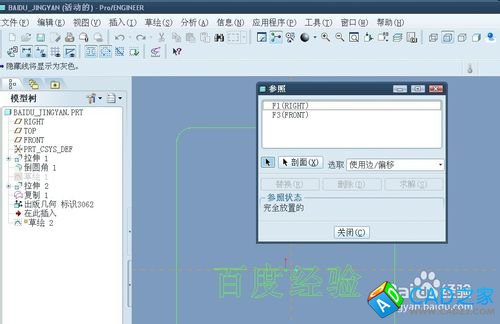

我們在proe草繪的時候，經常會提示我們選擇參照或者參照不全。參照我們通俗的來理解就是空間的XYZ軸的參照，比如我們在X軸建立草繪面，如果你是系統自己建的平面，就會默認其他YZ兩個平面為參照。就是說我們選擇front為草繪平面，其他top和right就為參照。假如系統不是自帶的，你是導入的其他軟件的模型，就需要自主選擇參照。
-

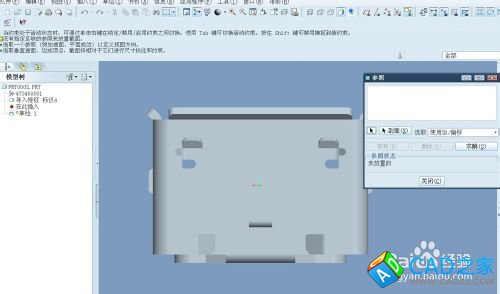

如下圖，我們導入了一個stp模型，前面的模型樹自帶的是沒有參照平面的。系統就會提示你選擇參照。
-
我們可以隨意在實體上面選擇幾個點，或者參照前面一個經驗自己建立參照平面。但是最快捷的方法就是選擇坐標系。如下圖，先選擇箭頭。
-
然后在模型樹里選擇默認的坐標系。
-
如果不小心關閉了參照命令，還可以在菜單欄里的草繪-參照找到。然后重新選擇。
注意事項
-
理解參照的關鍵就是草繪的橫向和縱向參考。就是你選擇空間上是的三個平面中的一個平面，另外兩個面必須有點或者線來作為參照。
