CATIA作為當前一種主流的CAD三維設計軟件，廣泛應用于航空、汽車、船舶及其他制造業。它之所以如此多地受到越來越多企業的青睞，除了其所具備的強大的三維建模功能外，很大程度上由于其提供給用戶的友好的二次開發接口，用戶可以根據自己的需求開發出自身需要的界面，以及建立隨時可以調用的模型庫，方便設計者進行設計。在當前競爭日益加劇的形勢下，誰先推出新的符合大眾需求的產品，誰就占據了商機。對于設計者來說，從產品概念設計到產品的批量生產的過程中，經歷了不斷的設計、測試、更改;再設計、再測試、再更改的過程。而這種更改經常只是一些小的方面的更正，例如尺寸上的稍加改動，而總的產品外形是不變的，如果重復性地做這種更改，會帶來設計時間上的浪費。為了減少這種時間上的浪費，提高設計效率，同時節約投入上的成本，對于一些標準件、常用件以及企業的一些同類型、尺寸不同的產品，有必要將其參數化，建立相應的零部件庫，待到需要時，只需從庫中調出所需的參數化零件，或者在定制的界面中輸入用戶所需的參數，就可以快速在CATIA環境中生成模型，這樣很大程度上縮短了建模時間，提高了建模效率，而且方便了模型的更改。

　　基于當前為了提高建模效率，降低重復性建模次數的要求，本文討論了關于CATIA中建立參數化零件庫的方法，以及它們相應的建立步驟。

　　一、CATIA中建立零件庫的方法簡介

　　作為一款成熟的CAD軟件，CATIA擁有強大的建模功能，友好的界面，同時它也嵌入了裝配建模時所需的一些標準件，如螺栓、螺母和墊圈等的參數化標準件庫。但這些都不能滿足不同企業生產過程中的要求，因?yàn)檫@些自帶的標準件是CATIA軟件開發公司根據通用零件標準建立的，不具備特殊性。一般的企業都有自己的一些常用件，這些常用件又是設計過程中經常用到的，并且很多情況下這些零件是同類不同尺寸，若反復建立這些模型，會導致時間上的浪費，因此CATIA提供了參數化零件庫的二次開發功能。

　　目前，在CATIA中建立參數化零件庫的方法主要有以下兩種：①運用CATIA軟件本身自帶的智能工程模塊建立零部件庫;②運用編程的方式建立參數化零件庫。第二種方法需要用戶具備一定的計算機編程方面的知識，使用的方法可分為進程內和進程外的編程。進程內的開發主要是使用宏命令錄制或編寫，使用到的語言有VBScript、CATScript和VBA;進程外的主要是運用VB和VC作為開發軟件，通過駕馭CATIA專門的外部接口進行通訊建庫。

　　1. 運用知識工程模塊建庫

　　利用CATIA的知識工程模塊，可以快速簡便地設計出用戶所需的參數化零部件庫。建庫的過程中主要用到的是CATIA知識模塊中的FORMULAR功能、DESIGN TABLE功能，以及CATALOG功能。這種方法建庫的思想是提取模型的特征參數，并將它們制成數據表格，以EXCEL或TXT的形式保存下來，用表格內的參數驅動CATIA自動建模。用這種方法建庫可以很輕松地刪除或是添加用戶所需要的模型參數，若想生成新的同類模型，只需向表格中加入新的數據即可。并且用這種方法建庫的過程中還可以運用該模塊中的規則和檢查等功能將一些設計者總結出來的經驗，或是設計要求添加進來，以提高設計效率，豐富我們所建的庫。

　　使用該方法需要注意的是：零件庫所提取的特征參數是一些重要的尺寸，這些尺寸能夠反應模型的構造，尺寸的提取是通過草圖中的約束實現的。最終，通過表格驅動這些約束尺寸實現建模。

　　在運用這種方法建庫之前，先要對其環境進行相關的設置，具體有兩種設置，操作如下。

　　第一種設置為：在option對話框中依次打開Tools→Options→General→Parametersand Measure→Knowledge→Parameter Tree View→With Value，直至With Formula。

　　第二種設置為：Tools→Options→Infrastructure→Part Infrastructure→Display→Parameters，選擇Relations。

　　以上這兩種設置的主要目的，是方便在設置完變量和定義了公式后，可以在CATIA結構樹中將其顯示出來。

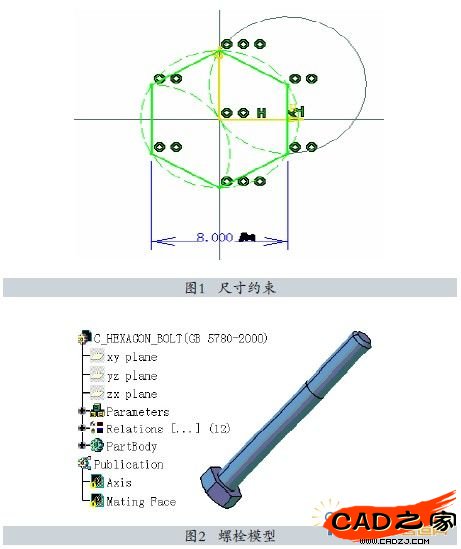

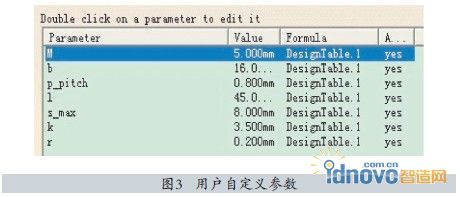

　　具體建立參數化零件庫步驟為(以C級六角頭螺栓GB5780-2000為例)：①在CATIA環境中建立對象的模型，在此過程中，要注意用尺寸約束那些需要參數化的特征尺寸(如圖1)，以便以后用來直接驅動這些尺寸，快速生成模型。②模型建好后(如圖2)，利用FORMULAR功能，建立用戶自己的變量(如圖3)，這些變量必須是能夠代表所建零件的一些特征尺寸。然后將這些變量賦給零件相對應的實體尺寸上，或通過編輯公式，來實現對應的關系。這樣做的目的是使用戶建立的變量與實體尺寸間建立關聯，以后通過修改這些用戶變量，就可生成形狀相同、尺寸不同的零件。③建表。用DESIGN TABLE功能建立表格(如圖4)，表格中的參數變量就是上一步操作當中定義的用戶變量(也可以從外部調用一個已經存在的表格，調用時會自動將字段名相同的字段對應起來)，表格中輸入的數據是用戶需要的，或是根據國家標準得來。本例的螺栓相關數據可查機械設計手冊得到。④入庫。運用CATALOG功能建立零件的庫(如圖5)，以備需要時隨時調用。調用時，用戶只需選擇自己需要的尺寸，對其進行鼠標雙擊，就可快速的生成模型。

　　知識工程模塊建庫的方法完全基于CATIA，由于知識工程模塊本身是CATIA的內部模塊，因此開發起來很方便，調用時的響應速度也較快，同時也能夠根據用戶需要，只需增減表格中的數據，就能很方便地擴充庫。但用這種方式開發的零件庫也有其不足之處：數據冗余大，需將大量的數據存儲在表格中。當模型較大時，數據就會增多，占用大量的資源，且不方便檢索，不像利用VB或VC編程建庫的方式，只需制定出簡潔的界面，用戶輸入數據就能直接生成模型。

　　2.運用編程方式建庫

　　運用編程方式建庫就能夠消除知識工程模塊建庫方法的弊端，但對用戶的要求更高，用戶需具備一定的計算機編程能力，同時還必須熟練掌握CATIA內部的API函數，這樣才能夠通過接口調用API函數進行編程建模。

　　(1)進程內宏編程。

　　運用CATIA中的宏進行二次開發是編程開發中最簡易的開發方式，用戶只需了解有關CATIA的API就可以進行編程開發。并且用戶還可以通過錄制宏的方式，更加簡便地進行開發。

　　具體方式是：在建模之前點擊CATIA中“Tools”下的“宏(Macro)”菜單，開始宏的錄制。之后，系統將出現錄制結束的按鈕，模型建完后，關閉此圖標按鈕。操作者此時只要打開宏對其進行編輯，修改其中的主要參數，然后運行，就可以生成不同的模型。用戶還可以通過定制(customize)將編寫或錄制的宏命令加入到工具條上，并將其關聯一個圖標。當想要生成模型時，只需點擊工具條中定制的宏圖標，就可以快速生成模型。

　　該方法雖然相對比較簡單，但靈活性較差，與CATIA結合在一起，只有當CATIA運行時才能進行相應的操作，并且參數修改起來不太方便。而用進程外的應用軟件VB或VC進行建庫就能很好地解決這些問題，能夠設計出友好的界面，進行人機交互式建模。

　　(2)VB建庫。

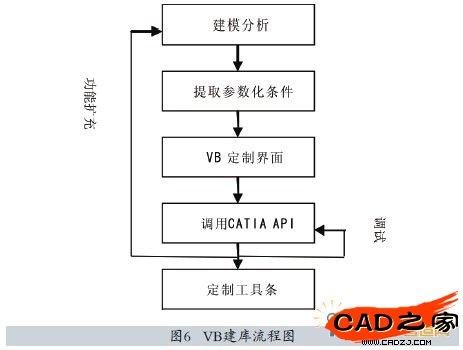

　　用VB建庫主要是基于CATIA二次開發中的AUTOMATION技術進行。運用VB建庫的主要思想是：借助VB的開發功能設計出交互式界面，用戶只需在界面中輸入自己設計的參數，就能在CATIA中建立相應的模型。其中，最重要的就是要分析模型的構造，提取出模型的特征參數，然后將這些特征參數以控件的方式添加到VB定制出的界面中，實現人機交互。其流程如下圖6所示。

　　用VB建庫需注意兩點：①要先引用CATIA的對象庫，將CATIA的相關庫文件加入到VB環境中，具體方法是在VB環境中選中“工程→引用”，然后選中里面的所有有關CATIA的庫文件(這對于初學者來說非常必要，以防漏選)，這樣以后才能調用CATIA的對象庫進行編程。②采用Get Object或CreateObject來建立跟CATIA的連接，如果CATIA在當前情況下沒有啟動，就采用CreateObject來啟動CATIA，這是進程外VB跟進程內VBA編程的一個不同點。

　　具體的宏命令為：

　　Dim CATIA As Object

　　On Error Resume Next

　　Set CATIA = GetObject(, “CATIA.Application”) If Err.Number <> 0 Then

　　Set CATIA = CreateObject(“CATIA.Application”) CATIA.Visible = True

　　End If

　　On Error GoTo 0

　　(3)VC建庫。

　　采用VC建立參數化零件庫，主要就是借助CATIA二次開發工具CAA(Component Application Architecture)、RADE(Rapid Application Development Environment)和不同的API接口程序在VC環境中開發出能夠?qū)崿F(xiàn)在CATIA中建模的交互式界面。要完成建立參數化零件庫的目的，首先需安裝與CATIA版本相對應的CAA-RADE軟件。其建庫思想總體上與VB相差無幾：通過建立交互式界面，用戶只需跟一系列的界面(對話框)進行對話，就可以生成模型。VC開發的特點在于其能夠開發出跟CATIA無縫連接的界面，能夠定制出具有CATIA風格的工具條、菜單以及對話框。一般情況下，外人很難從CATIA環境中分辨出用戶開發的產品，而VB開發出的界面達不到這種效果。

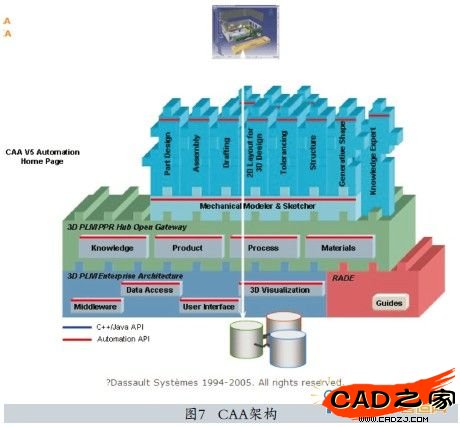

　　CAA采用面向?qū)ο蟮某绦蛘Z言，對CAA的開發可看做是對其模塊，架構的擴展，其架構如圖7所示。

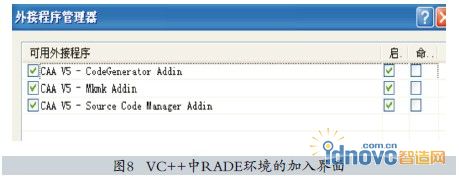

　　RADE是一個可視化的開發環境，它以VC為載體，開發工具完全集成在VC++的環境中，并且提供了一個CAA框架程序編譯器。在正式開發之前，用戶需先將CAA-RADE環境引入到VC中，具體做法是：在VC環境中點擊“工具→外接程序管理器”，之后系統會彈出一個界面(如圖8)，在這個選項下，選擇所有開發中要用到的RADE插件。關閉VC重啟后，就完成了RADE環境的嵌入。

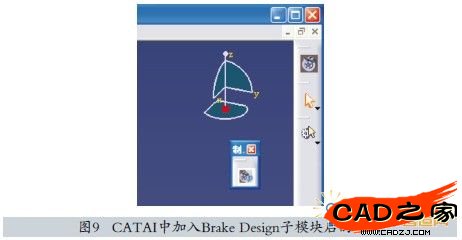

　　用VC建庫，首先要做的是界面的開發，即在CATIA中插入菜單、工具條和按鈕等。具體的流程在VC環境中完成：新建工作空間(WorkSpace)→新建框架(Frame)→添加Module→載入必須的API函數(“Locate Prerequisite Workspace”)→插入資源(command、dialog和Pattern)→編譯運行，通過這種方式可完成對工作臺的創建以及對話框的建立等。對于菜單和工具條的創建，則要利用代碼生成，通過調用相應的接口函數“CreateWorkbench()”中的宏來完成。以下就是本文作者在CATIAV5中做的界面(圖9)開發，在機械設計模塊中設計出了Brake Design子模塊，在該子模塊中還設計出了“制動器零件庫”菜單和相應的工具條，并將制動器零部件建模命令按鈕置于工具條之中。

　　用于工具條、菜單以及命令按鈕的添加代碼如下，其中，New Access、SetAccess Child、AddToolbar View和 SetWorkbenchMenu為CATIA API函數：

　　NewAccess(CATCmdContainer,CATCmdContainer1,CA TNewToolBar001Tlb); //建工具條

　　NewAccess(CATCmdStarter,pBrakePrtLib,BrakePrtLib);//建命令按鈕

　　SetAccessChild(CATCmdContainer1,pBrakePrtLib); //將按鈕置于工具條之內

　　AddToolbarView(CATCmdContainer1,1,Right); //設置工具條的位置，將其置于界面的右邊，第二個參數“1”，表示所建的工具條是可見的

　　SetAccessChild(CATCmdWorkbench1,CATCmdContain er1); //將工具條設置為位于所建工作臺(Brake Design)之中

　　NewAccess(CATCmdContainer,pBrakePrtLibMbr,Brake PrtLibMbr); //建立菜單入口

　　NewAccess(CATCmdContainer,pBrakePrtLibMnu,Brake PrtLibMnu); //建立系統菜單入口

　　SetAccessChild(pBrakePrtLibMbr,pBrakePrtLibMnu) //設定pBrakePrtLibMnu為pBrakePrtLibMbr的子對象

　　NewAccess(CATCmdStarter,pBrakePrtLibM,BrakePrtLibM); //建立菜單命令按鈕

　　SetAccessChild(pBrakePrtLibMnu,pBrakePrtLibM); //設置命令按鈕為菜單入口pBrakePrtLibMnu的子對象

　　SetWorkbenchMenu(CATCmdWorkbench1,pBrakePrtLibMbr);//設置菜單按鈕為工作臺BrakeDesign的子對象

　　以上代碼是在所開發的模塊My Workbench中的“My Workbench.h”中完成的，其中My Workbench即為本文新開發的子模塊Brake Design所在module。對于有關資源(圖標和標題等)的定義，則在文件My Workbench.CATNls和MyWorkbench.CATRsc中分別定義。

　　在MyWorkbench.CATNls中，主要定義相關的標題資源：

　　MyWorkbench.Title=”Brake Design”;//設置新建工作臺標題為Brake Design

　　CATNewToolBar001Tlb.Title=”制動器零件庫”;//設置新建工具條標題

　　BrakePrtLibMnu.Title=”制動器零件庫”;//設置新建菜單標題

　　在MyWorkbench.CATRsc中，主要定義工作臺相關的圖標，路徑等資源：

　　MyWorkbench.Category=”MechanicalDesign”;//設置新建工作臺路徑位于MechanicalDesign之下

　　MyWorkbench.Icon.NormalPnl =”I_Brake”;// Icons for the Welcome window 64x64

　　My Workbench.Icon.NormalCtx =“I_Brake32”;// Icons for the Start menu 32x32

　　My Workbench.Icon.NormalRep=“I_Brake24”;//Icons for the workbench toolbar 24x24

　　其中I_Brake、I_Brake32和I_Brake24分別為圖標資源的名稱，它們一般存放在工程目錄“CNext esourcesgraphicicons ormal”之下，圖片格式一般為bmp格式。

　　運用VC建立參數化零件庫是當前對CATIA做的最高級的開發方式，建立的庫能夠很好地與CATIA融合到一起。但此種方式對開發者的要求很高，初學者要熟悉CAA的基本知識，以及它所提供的函數，因此入門較之前面提到的方法要難。

　　二、結論

　　CATIA作為一款參數化的設計軟件，其優點主要體現在它具備用于客戶化的接口，使得越來越多的企業能夠根據自身的需求對其進行二次開發，以開發出符合本企業所需要的模塊。對于本文所描述的建立參數化零件庫的方法，已有些企業做過，相信隨著人們對CATIA的進一步認識，對其建庫的需求將會日益加大。
