本文介紹了ThinkDesign的茶壺建模詳細過程。

　　ThinkDesign是一款優秀的工業設計軟件，操作起來也非常簡單。下面，就以制作一個茶壺為例，向大家分享一下應用ThinkDesign(以下簡稱TD)軟件輕松建模的全過程。

　　很多做工業設計的比較喜歡用四視圖的方式創建模型，TD也可以采用這種方式。在視圖—顯示—視口下選擇四視口命令，出現四個視口之后可以按個人的使用習慣設置不同視口的視圖類型(一般包括Front，Top，Right和一個自由三維顯示的視口)。在TD里采用這種方式還有很重要的一點需要注意，就是改變一下輸入方式：鼠標右擊建模區域，選擇“選項/屬性”，在彈出選框中選擇“系統選項”下的“輸入”中的“在視圖上”。這樣就可以在不同的視圖上進行輸入建模了。

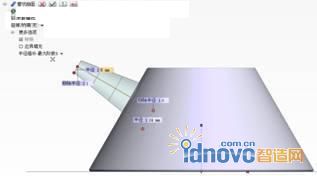

　　畫一個壺首先從創建壺體開始，先在上視圖上畫一個圓，由此創建線性面，長度120mm，角度設為30，底部邊界填充.利用上沿向下拉出一個5mm長的45°的線性面，將兩個曲面生成實體并對邊緣進行倒角。接著要畫壺嘴部分，在壺體的左邊畫出一條合適角度和長度的斜線，創建管狀曲面。右擊半徑控制點選擇添加半徑，具體設置如下圖。

　　將壺嘴與壺體部分進行布爾運算生成實體，對相交部分添加變量倒角，上頂點處3mm，下頂點處8mm。如圖創建一個實體與壺體垂直相交，獲得相交曲線

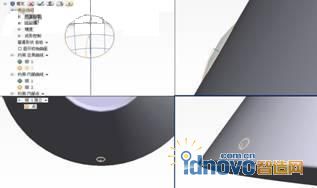

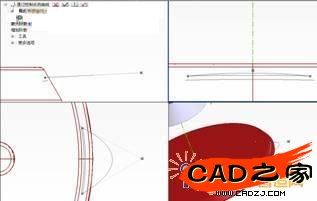

　　在獲得的相交封閉圓弧畫一個內部約束曲線，來控制曲面的凸起形狀。使用capping利用獲得的曲線創建壺體底部的弧形凸起曲面。

　　對壺體底部的弧形曲面進行陣列，結果如圖

　　以管狀曲面命令創建茶壺的提手，將之與壺體進行布爾運算合并。將之前創建的所有曲面和實體進行合并生成一個實體，即壺的主體部分。

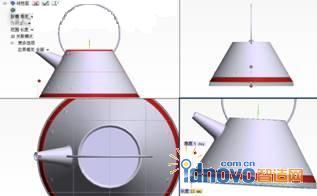

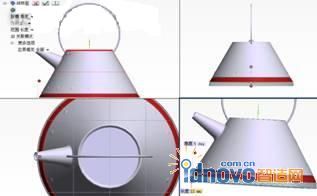

　　借助壺的下邊線向下生成15mm的線性面，邊界全部填充。所得線性面的下邊圓在平面上向外偏移3mm，利用偏移后的圓生成線性面作為茶壺的底座，線性面長12mm，角度為5°向外，邊界全部填充。

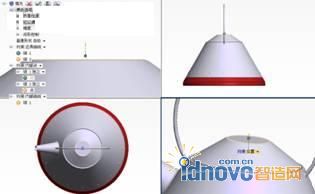

　　利用壺的上邊線向上形成25mm長55°角的線性面作為壺蓋，給壺蓋的下邊添加0.5mm的圓角，上邊添加3mm的圓角。在創建的中心線上創建一個點，用capping創建一個弧形面，再給這個面添加0.5mm的厚度，接著添加0.3mm的倒角。

　　用中心線做出管狀曲面作為支柱，再在中心線的上端畫一個合適大小的圓，利用旋轉曲面做出一個球體作為壺蓋的把手。

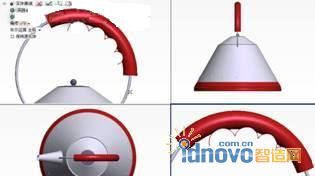

　　用管狀曲面做出壺提手的紅色部分，再畫出如圖的波浪形曲線，以此做線性面，并與管狀面做布爾運算，對得到的實體做倒角。

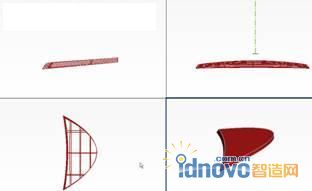

　　如圖構建水壺開關的曲線。

　　由構建的曲線做出曲面，將曲面生成實體，并對其進行倒角。

　　如下圖使用管狀曲面的功能建立提手兩邊的小圓珠。

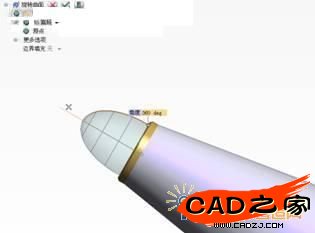

　　接下來就需要創建壺嘴蓋部分，把創建壺嘴的曲線延伸一小段做管狀曲面，作為壺嘴蓋部分的基座。再如圖創建一條曲線，將其旋轉得到一個曲面，對曲面添加厚度0.5mm

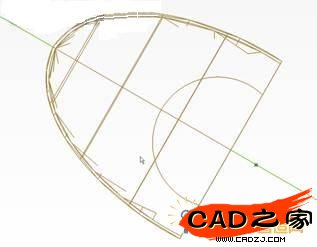

　　以線框形式顯示圖像，在壺嘴部分畫出一條圓弧，并由此創建線性面。

　　如圖將剛創建的線性面陣列，并依次與壺嘴部分進行布爾運算。

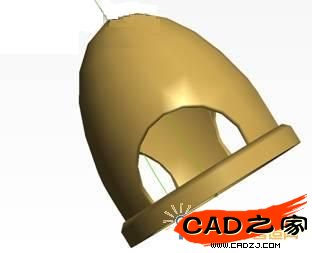

　　布爾運算剪切后得到如圖的形狀，對拱形部分進行倒角。

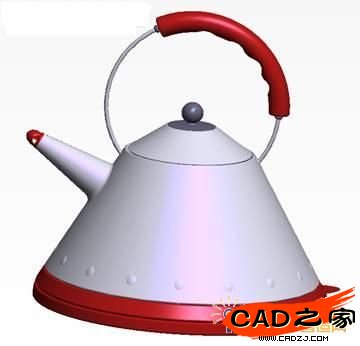

　　這樣，一個漂亮的茶壺就誕生了。
