對于從事電子制造工作的工程技術人員來說，在工作過程中會不可避免地接觸到各種格式的文件，例如PCB設計文件就有Protel、Cadence、Mentor、PADS和Zuken Cadstar等多種格式，它們互相不兼容，一般都通過相應的EDA軟件打開，但問題是工藝技術人員的電腦里通常只安裝了少數幾種常見EDA軟件，并且工廠里也僅僅只購買了少數幾種EDA軟件，那么在面對其他不同格式的EDA設計文件時該如何處理呢?而且在大多數情況下，我們僅僅是瀏覽而不編輯原文件內容。在這里， AutoVue可以大顯身手了。

　　一、AutoVue軟件簡介

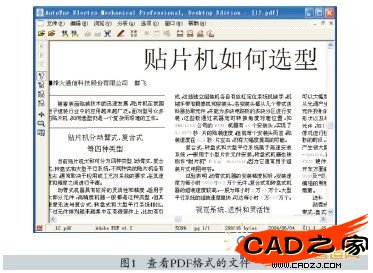

　　AutoVue是美國Oracle公司開發的，針對全球A/E/C市場、工程應用、制造產業及電子高科技產業跨多種設計軟件的瀏覽器，是一個多用途、多功能的圖文瀏覽、標注、協同作業的應用軟件，可直接瀏覽、標注超過450多種不同文件格式(Office/Image/2D/3D/EDA)，而無需原有編輯軟件，并且完全可保留原來文件的完整性及機密性。圖1顯示的是利用AutoVue查看PDF格式的文件。

　　二、AutoVue分類及功能版本

　　AutoVue根據客戶應用情況的不同，提供Desktop及Client-Server兩種解決方案。其中Desktop Edition主要基于單機用戶應用，Client-Server Edition采取集中式管理方式，客戶端無 需安裝客戶程序，只需有支持JAVA的瀏覽器，Client-Server可基于LAN/WAN，并可與各種PDM/PLM/DM/ERP進行完美集成。

　　根據用戶所需瀏覽的文件格式及操作功能不同，在上述兩種方案的基礎上AutoVue 分為AutoVue Office、AutoVue和AutoVue Electro-Mechanical(EDA)三大類別。

　　(1)AutoVue Office: 主要支持矢量圖格式、位圖、數據庫文件和常用Office文檔，壓縮及傳真格式。

　　(2)AutoVue: 在AutoVue Office的基礎上增加對2D文件(包含drawing)的支持，包括對AutoCAD/Microstation/HPGL等格式支持。

　　(3)AutoVue Electro-Mechanical(EDA): 在AutoVue的基礎上，增加對3D/EDA文件的支持。包括對AutoCAD/CATIA/UG/PRO/E/Mentor/Cadence/Zuken/Protel等格式支持。

　　綜上所述，所有版本加上Professional即可進行紅線標注，Client-Server還增加異地同時在線的協作功能。

　　三、主要功能及新增功能

　　AutoVue目前最新版本號19.3.4，其主要功能及新增功能如下：

　　(1)瀏覽：在單一界面打開450多種文件格式，無需原設計軟件支持，正確、快速并且安全。

　　(2)標注：對圖面進行幾何圖形、文字紅線注釋，并可將測量結果標注于圖面，打印時可選擇是否連同標注一起打印。

　　(3)測量：可測量2D圖面的距離、面積、角度和弧度，3D/EDA 距離、表面積、弧度、邊長和點坐標等。

　　(4)查找：可對文件及圖面字符進行查找，3D/EDA可根據要求查找部件及電子元件，并可直接查看其物質屬性，進行相關操作。

　　(5)比較：可對2D圖面及3D裝配或部件進行比較，查看其變更和改動。

　　(6)DMU：虛擬數字裝配，提供MCAD/ECAD的虛擬裝配。

　　四、AutoVue對EDA格式文件的支持及應用

　　隨著市場競爭的加劇，客戶要求產品交貨周期的縮短，以及對生產成本的控制，迫切需要在生產和設計之間建立起聯系，以縮短生產準備時間，加強生產前的缺陷分析，減少產品返修，AutoVue軟件就是能起到這樣作用的一個CAD/CAM軟件。

　　1.自動偵測EDA文件格式

　　AutoVue支持Mentor Board Station、Design Architect、Cadence Allegro、Concept、PADS、CADSTAR、Orcad、P-CAD、EDIF、Gerber和ODB++等EDA格式的文件，用戶可以不用搞清楚文件格式是什么，直接用AutoVue打開瀏覽，并可在軟件中查詢是什么格式的EDA文件，感覺很方便。要知道后綴是PCB的EDA文件格式有多達十幾種，這樣就無需一個個用不同的EDA軟件嘗試打開了，也不用在電腦上安裝各種各樣的EDA軟件，極大提高了文件處理速度，這對OEM工廠尤其重要。打開EDA文件后，在軟件界面左下角清楚地顯示出文件格式，如圖2所示是一個PCAD設計的PCB文件。

　　2.生成生產數據

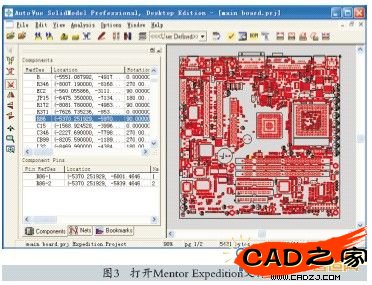

　　對于從事SMT編程等工作的工藝技術人員來說，需要從EDA文件中生成相關生產數據，例如元件坐標數據或BOM等。但麻煩的是，很多公司僅僅購買少數幾種EDA軟件，此外工藝人員對其他EDA軟件也不熟悉，這時候不妨利用下AutoVue，圖3是用AutoVue打開Mentor Expedition設計的一個Intel 815電腦主板文件。

　　在圖3所示的界面屏幕左側Components欄里顯示的內容有元件位號、坐標位置、角度和元件型號等，在Component Pins欄里顯示的內容是Components欄里選中的元件的焊盤信息，包括焊盤坐標位置和形狀等。導出元件坐標數據或者BOM直接點擊工具欄中的“BOM”快捷圖標，彈出如圖4所示的對話框，我們選中要導出的項目，再點擊Generate按鈕，在彈出的對話框中指定導出文件的目錄和格式(一般選擇CSV)后點保存按鈕就生成了元件坐標文件，最后用EXCEL等文本軟件進行編輯，例如將英制單位轉換為公制單位等。

　　3.軟件不足之處

　　由于AutoVue并不是專門面向電子組裝生產領域的CAM軟件，所以在導出數據過程中我們會發現它的一些不足，主要包括以下幾點：

　　(1)很多EDA格式文件的元件坐標數據僅是元件第一個焊盤的中心坐標，而不是元件本體的中心坐標。但在電子組裝生產過程中，SMT設備需要的生產數據是元件本體的中心坐標。

　　(2)不能進行單位切換。

　　(3)無法進行坐標原點設定。針對上述不足，只能再后續使用EXCEL等辦公軟件進行處理了，較為繁瑣。如果AutoVue的后續版本能針對上述不足進行改進，特別是第一項，那么它就將真正成為面向電子組裝生產領域的超級CAM軟件了。

　　4.一些優點

　　除了可以瀏覽已知的絕大多數常見格式的EDA文件外，AutoVue還具有以下一些優點：

　　(1)查找元件非常方便。如前面圖3所示，將光標移到Components欄里元件所在的行，則在右側PCB圖形中高亮顯示該元件的具體位置，并可直接查看其物質屬性，進行相關操作。

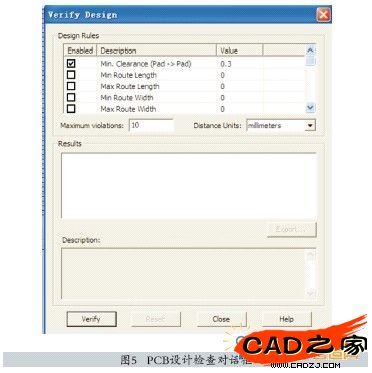

　　(2)可進行一些DFM檢查。生產部門能夠利用AutoVue軟件對電路板進行生產前的檢查工作，可以了解電路板的復雜程度，觀察模版的情況，并進行生產性和可測試性分析，在大批量生產前避免一些不必要的浪費，降低生產成本，提高生產效率。具體操作步驟：點擊菜單“Analysis→VerifyDesign…”，系統彈出如圖5所示對話框，我們可以設定要檢查的項目，例如如圖5所示設定檢查焊盤間最小間距(Min. Clearance(Pad→Pad))為0.3mm，設定顯示的最大不符合項目(Maximum violations)數為10，按“Verify”按鈕，則在中間Res ul ts欄里顯示出不符合結果，在Description欄里顯示每一個不符合結果的具體信息，包括焊盤間的實際距離、焊盤所在層等，若不符合結果數目超過10個，則顯示其中10個，點擊每一個不符合結果，則在PCB圖形中高亮顯示出具體位置以供操作者檢查。

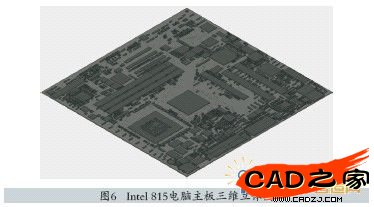

　　(3)可顯示PCB組件三維立體圖。直接點擊“瀏覽下一頁”快捷按鈕，則會顯示出當前PCB組件的三維立體圖，如圖6所示的就是前面圖3介紹的Intel 815電腦主板的三維立體圖，可以看出來與實物非常接近，使用者還可以用鼠標拖曳PCB進行各種角度的旋轉，這對于PCB設計者來說非常方便，可以在設計階段就了解PCB組裝后的大致情況。

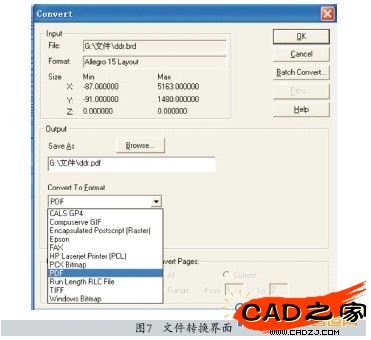

　　(4)文件轉換功能。對于SMT工藝人員來說，由于制作工藝文件的需要，要將EDA文件轉換成DXF、PDF和BMP等其他格式。AutoVue提供了非常強大的文件轉換功能，可以將通過“File→Convert”命令將某種格式的文件轉換為另一種格式， 例如DXF、Slide、CALS GP4、FAX、HPGL、TIFF和BMP等，如圖7所示，在Convert To Format下拉列表框中可以選擇輸出的文件格式，設置好文件輸出路徑，最后單擊“OK”按鈕就可以開始轉換了。值得提醒的是，這里還提供了批量轉換的功能，只要單擊“Batch Convert”按鈕，然后通過“Add”按鈕添加相應文件即可。

　　(5)軟件啟動和瀏覽文件速度快。筆者試用下來，發覺雖然AutoVue的個頭大了些，但無論是啟動程序還是瀏覽文件的速度卻并不低。

　　五、結論

　　綜上所述，將AutoVue軟件引入到SMT生產中來可以提高生產部門對EDA文件處理速度，提前作好生產準備工作，大大提高電子組裝生產的效率，提高生產精度，減少生產故障率，降低生產成本，整體提高生產效率，使得企業效益得到有效提高。
