探索者TSSD系列 for 中望CAD是國產CAD軟件聯盟在結構設計軟件方面的最新杰作。它由國產CAD聯盟成員北京探索者軟件技術有限公司基于中望CAD研發，國產的支撐平臺徹底解決了知識產權的隱患;它提供了結構專業整體解決方案，經濟實用，能夠真正滿足企業實際應用需要。探索者TSSD系列 for 中望CAD在國內結構繪圖行業具有領先水平，既可以全部自動化出施工圖，又可以手工用工具邊算邊畫施工圖。本文通過一個例子來介紹一下基于中望CAD平臺的探索者TSSD的部分功能

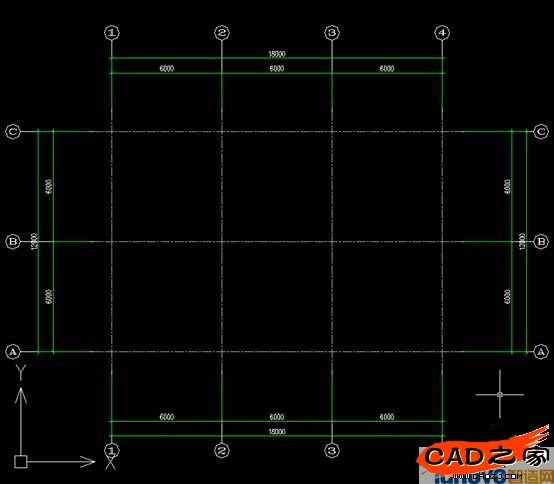

　　1、建立矩形軸網

　　如果有其他軟件繪制的建筑圖，那么可以使用探索者提供的外部接口來進行轉換。或者直接使用探索者TSSD提供的軸網功能進行繪制。

　　繪制完軸網后，再進行軸網標注

　　2、布置柱子

　　先使用“插柱子”命令，選擇“區域”，再選擇需要插入柱子的軸網的交點。柱子會自動插入到軸線的交點處。

　　可以先插入空心的柱子，再根據需要用“柱填實”命令來填實柱子。

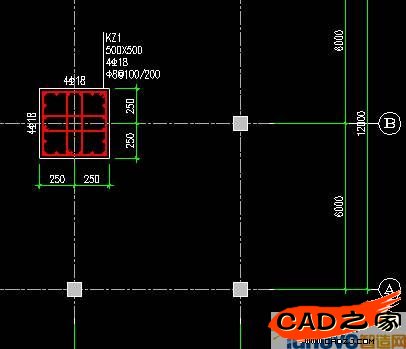

　　然后使用“柱復合箍”插入一個柱詳圖最后效果如下

　　3、布置地梁

　　用“軸線布梁”命令可以選擇已經繪制好的軸線，自動繪制梁線。或者用“畫直線梁”逐段繪制。

　　畫梁后，再用“梁線偏移”命令實現梁柱平齊。

　　4、基礎計算

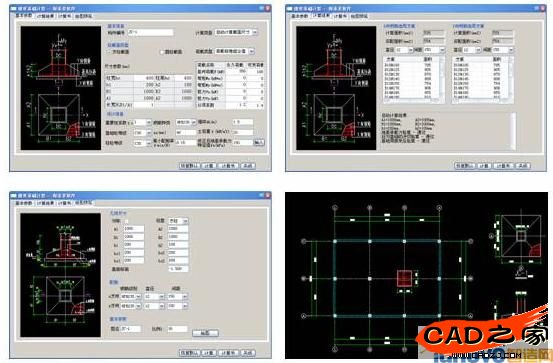

　　執行“算錐形基”命令，然后在對話框中填寫相應的數據。點擊“計算結果”頁面，自動計算出結果。

　　接下來，可以出計算書，也可以直接繪圖。點擊“繪圖預覽”頁面，可以看到繪制該基礎需要的參數。

　　點擊“繪圖”按鈕，可以直接將基礎詳圖繪制在圖面上。

　　5、布基礎平面

　　執行“布柱獨基”命令，填寫相應的參數，再框選需要插入的位置。至此，平面上布置基礎的工作已基本完成。

　　6、完善基礎

　　在我們的基礎平面圖上，基礎還沒有在地梁處斷開。現在就利用TSSD提供的工具對這張圖形進行完善。

　　先使用 其他工具→選層顯示，選擇基礎和梁線。圖面上就只顯示這兩種對象了。

　　再用 實體工具→交點剪裁，將多余的部分直接剪掉。剪裁完成后，再使用“全部顯示”使其他對象都顯示出來。

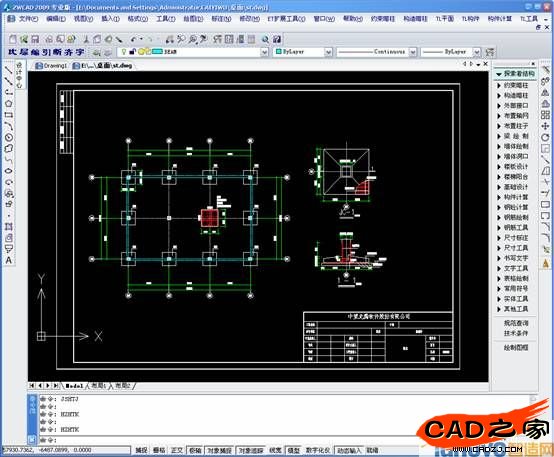

　　7、繪制圖框

　　最后選擇合適大小的圖框，填寫相應的條目，插入到圖面上的合適位置。這個基礎平面圖就完成了
