足球是世界上最受歡迎的運動項目之一，足球本身也是一種比較完美的結構。作為一款優秀的三維設計軟件，ThinkDesign在操作上非常靈活方便，下面，我們就通過足球的制作過程來體驗一下。

　　繪制過程

　　一、繪制出五邊形和六邊形

　　繪制出五邊形和六邊形，找出球心的位置。

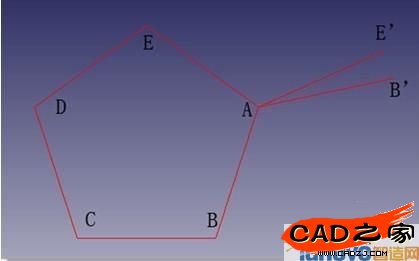

　　首先點擊多邊形繪制一個五邊形，繞A點旋轉線段AB逆時針120°，生成線段AB′;繞A點旋轉線段AE順時針120°，生成線段AE′。

　　圖 1- 1

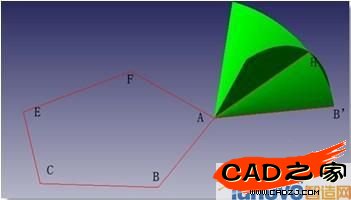

　　找出六邊形另外一條邊的位置。線段AB′繞著AB旋轉，生成曲面一;線段AE′繞著AE旋轉生成曲面二，取曲面一和曲面二的一條交線則為六邊形的另外一條邊界。這里不妨取AH。

　　圖 1- 2

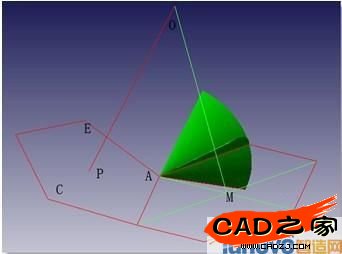

　　根據AB和AH使用移動復制繪制出六邊形的其它邊。并繪制出五邊形和六邊形的中垂線，交與點O，其中O便是球體的球心位置。

　　圖 1- 3

　　二、創建球面實體

　　創建球面實體，有兩種做法。

　　第一種，可以先創建曲面，再用曲面加厚得到。

　　首先，過球心O創建半徑為150mm的球面。

　　圖 1- 4

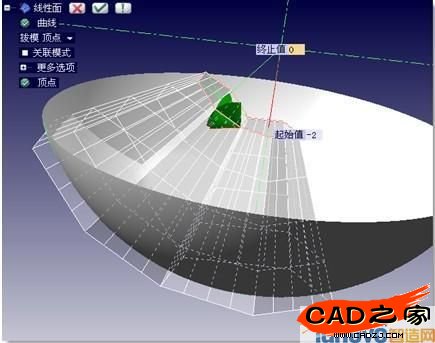

　　然后，用五邊形和六邊形的邊做線性面，選擇模式為頂點，其中頂點為球心O。由于五邊形和六邊形在半徑為150mm的球體內，因此延伸參數中起始值設置為-2(直到線性面和球底端完全相交)。

　　圖 1- 5

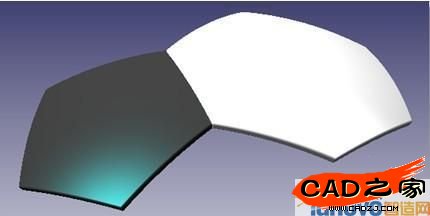

　　使用線型面作為邊界裁剪球面，得到一個五邊形和一個六邊形的小球面。并分別對其加厚，厚度為4;然后全部倒圓角，圓角半徑為1。最后可以得到下圖。

　　圖 1- 6

　　第二種，創建有壁厚的球體，然后用布爾運算得到需要去五邊形和六邊形球面實體。這里就不做了，讀者有興趣可以自己去試試。

　　三、完成球體

　　要完成這個球體，有兩種方法。

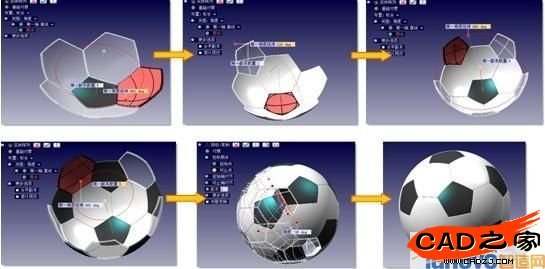

　　第一種，在這個界面下，使用整列，移動復制可以完成，步驟圖如下所示。

　　圖 1- 7

　　完成的后的視覺圖。

　　圖 1- 8

　　當然，也可以將五邊形和六邊形發布成組建。然后按照自下而上的裝配方式來做。如圖所示。

　　圖 1- 9

　　同樣，根據這種方式也可以很方便地完成諸如五角星足球的制作。

　　總結

　　足球整個制作過程找準關鍵的球心就行。通過制作這個足球，可以體會到：ThinkDesign的自由工作平面在找工作面、旋轉坐標上比較方便。其次是移動復制，實體操作等操作都非常便捷，大家感興趣的話不防一試。
