一、模板的創建

　　1.模板的作用

　　模板是我們繪制圖樣過程中的一個重要組成部分，它能夠將我們經常使用的圖層、線型、標注樣式以及圖框保存起來。模板文件會以.dwt的格式存儲在軟件中，需要的時候可以直接調用。

　　2.模板基本內容的定制

　　用戶應用模板的時候可以看到，在模板文件中我們能夠直接應用它的圖層和標注樣式，這是在制作模板的時候通過人為定制進去的。下面，我就簡單介紹一下在ZWCAD中如何定制圖層和標注樣式(以下所有操作，都是在軟件的布局界面操作)。

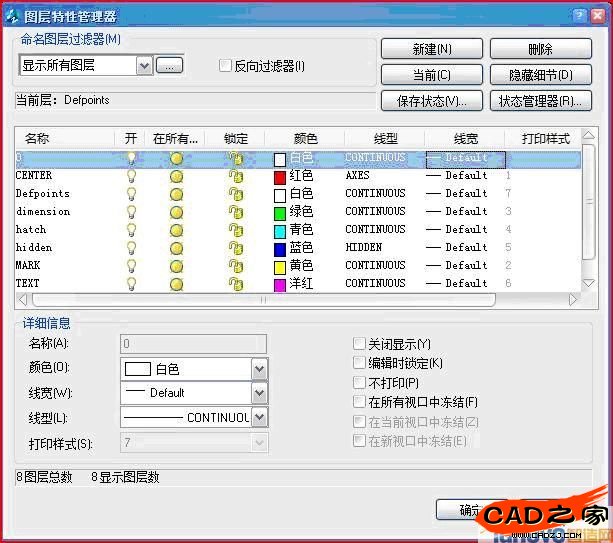

　　打開軟件，我們可以在界面上方看到圖層的工具條，點擊圖層特性管理器按鈕，進入軟件的圖層管理器界面。在這個界面中，可以進行圖層名稱、顏色和線寬等各個樣式的設置，如圖1所示。

圖1

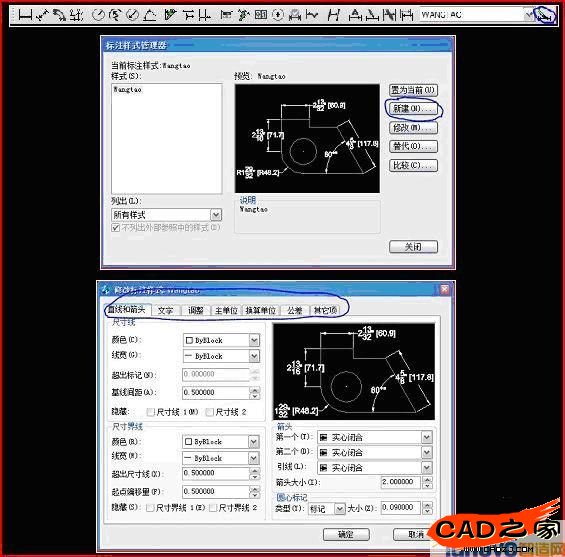

　　對于標注樣式的確定也比較簡單，只需點擊界面中的標注工具條中的圖標即可。當然，也可以在樣式工具條或標注菜單中找到標注樣式管理器，只需在這里將我們需要的內容進行設定就可以了，如圖2所示。

圖2

　　3.進行圖框的屬性設定

　　圖框的屬性設定非常重要，可以為日后的工作節省很多時間。

　　首先，先進行圖框的基本框架的繪制。這一點很簡單，只要我們按照標準將圖框的大小、標題欄的位置以及尺寸確定好就可以了。圖框繪制好后，需要對繪制圖樣時填寫的內容進行屬性的定義，下面我們來看一看如何進行屬性定義。

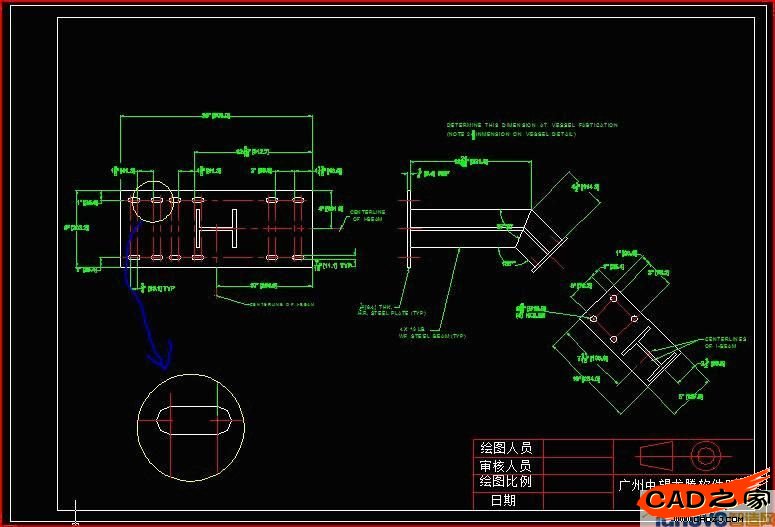

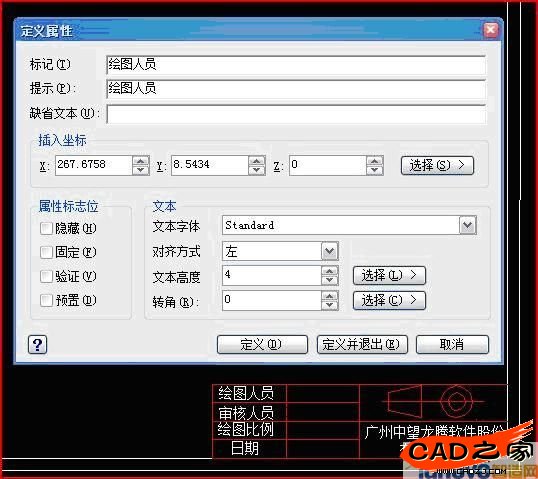

　　如圖3所示，要對繪圖人員這一項進行屬性定義。我們需要輸入命令att以調出定義屬性對話框，再將對話框中的標記和提示填寫成繪圖人員，將提示刪除或寫入我們需要提示的內容，然后點擊選擇。

圖3

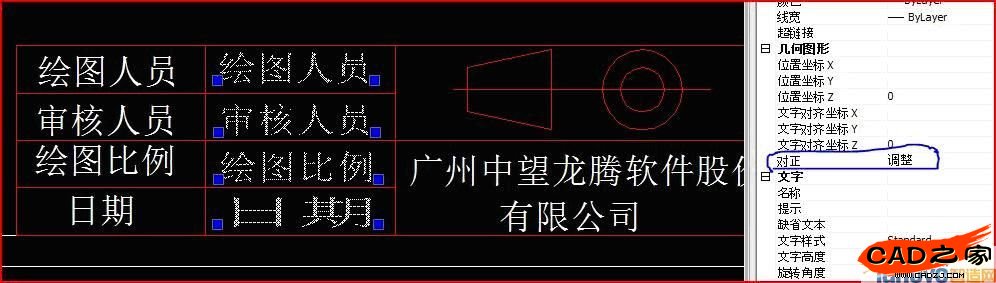

　　點擊選擇，我們選擇這個內容需要填寫的地方，并將所需的文本高度填寫在文本高度這一欄，點擊定義并退出。然后選擇定義好的屬性文本，再點擊屬性管理器，將對齊方式更改為調整，我們將這個文本在圖框中調整到一個最大范圍，如圖4所示。定義調整范圍會避免我們在填充內容的時候出現文字超出框的范圍的情況。

圖4

　　4.定義塊

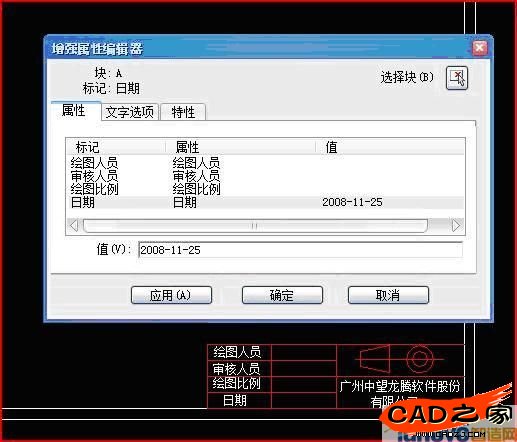

　　我們將繪制好且定義好屬性的圖樣進行寫塊的操作，名稱根據自己的需要定制。如果需要填寫內容，只需雙擊這個塊就能調出超級屬性塊的窗口，在里可以直接添加內容，如圖5所示。

圖5

　　這些工作都完成后進行保存，保存時要保存為.dwt的模板格式，然后將這個模板存入到ZWCAD的Template文件夾中，下次繪制圖樣時可以直接調用這個模板。

　　二、視口的應用

　　視口和布局配合使用的效果很好，可以將我們在模型空間繪制的圖樣添加到布局空間，還可以進行一些其他的操作，下面舉例說明。

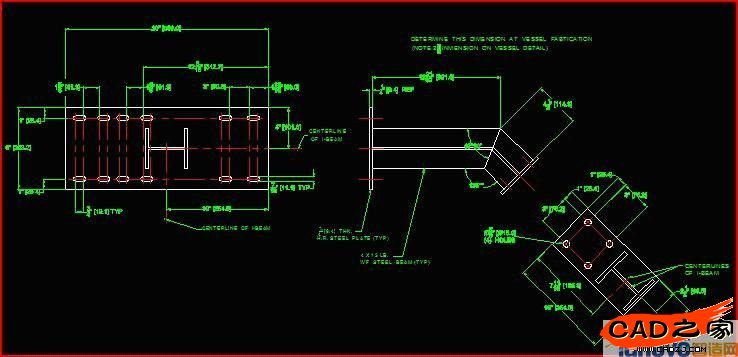

　　新建圖樣，選擇剛才定制好的模板，然后在圖樣的模型空間中進行圖樣的繪制。在這種情況下，我們可以按照1：1的比例繪制圖樣，因為在布局空間中進行模型空間圖樣加載時可以直接定制比例，如圖6所示。

圖6

　　繪制好圖樣后，將圖形切換到布局空間，再選擇圖層(這個圖層一定要在定制模板時定制為不打印)。然后，選擇視口工具條的單個視口，再選擇圖框的內部范圍(即顯示模型空間圖樣的范圍)。操作后就能將模型空間的圖樣顯示到布局空間中，如圖7所示。

圖7

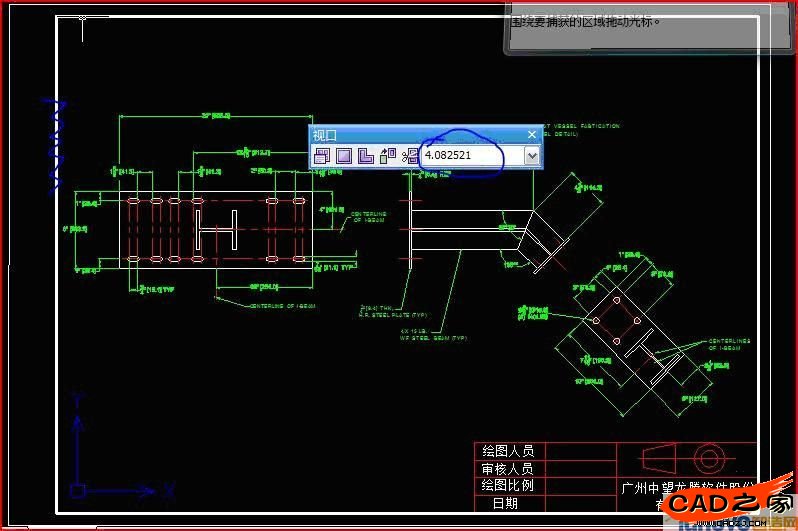

　　如果覺得圖形添加到空間的比例不合適，我們需要進行兩步操作，首先要在圖框內部雙擊，這時視口范圍會亮顯且視口工具條會顯示圖形在視口中的比例，以便我們進行調整，如圖8所示。

圖8

　　比例調整好后，雙擊圖框外部，這時我們就不能對圖樣進行改動了。此時，一個帶有圖框的圖樣就繪制完成了，我們還可以直接設置繪圖比例。

　　特別提示：應用視口功能，我們可以進行局部放大操作。在布局空間中創建一個視口，只要讓這個視口顯示模型空間圖形，我們就可以看到局部放大的圖形，如圖9所示。

圖9

　　以上就是應用模板和視口功能進行圖樣二維建模的過程。當然，如果我們有很多種尺寸的圖樣需要打印，可以將模板中的布局多建立幾個屬性圖框以解決問題。應用視口功能，我們可以在繪制圖樣時按照1：1的比例進行繪圖，并且可以在圖框中生成其他比例的圖樣，希望本文的示例能夠為大家帶來一點啟示。
