中望CAD分為專業版本和標準版本，而這兩個版本的不同，最主要的一點就是專業版本提供三維建模功能。中望CAD的三維造型功能的使用方法和我們熟知的ACAD基本相同，下面我們就來共同的體驗一下中望CAD的三維造型功能。

　　舉一個簡單的例子，我們繪制一個彈簧，繪制這個主要應用到中望三維功能的剖切，圓環，三維旋轉和并集運算。這幾個命令都非常的簡單，但是在實際的繪圖過程中又能給我么很好的輔助作用，下面我們就來看一看這幾個功能的應用。

　　1. 我們?cè)诮缑娈?dāng)中調出我們平時進行三維繪制時經常使用到的三維建模的工具條。

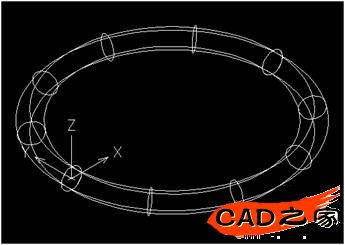

　　2. 將圖紙切換到西南等軸側視圖，然后使用圓環命令，選擇圓環中心點(0，0，0)，圓環體半徑200，圓管半徑20。

　　3. 選擇剖切命令，選擇圓環體，選擇截面為zx面，選擇截面上的一點(0，0，0)，選擇保留的一側，我們輸入B，選擇保留兩側。

　　4. 選擇ucs中的原點ucs，將坐標放在如圖的位置：

　　5. 我們選擇菜單欄的修改->三維操作->三維旋轉，選擇圓環的左半部分，我們定義以Y軸為旋轉軸，確定Y軸上的點(0，0，0)，然后選擇旋轉角度-8度，這個角度根據自己的需要進行自己的定制。

　　6. 這個時候我們可以更改ucs進行陣列，但是如果你不知道偏移尺寸還是比較麻煩的，這個時候我們就可以直接進行copy，選擇所有，然后根據途中所示，選擇復制的基點(紅色)，選擇粘貼的基點(黃色)，這樣一直復制粘貼到自己需要的高度，當然最后一定要將圓環的右半部分進行一次復制粘貼，已達到最好的效果，如下圖：

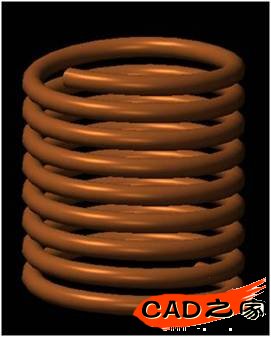

　　7. 最后一個步驟，我們選擇實體編輯中的并集命令，將途中零散的各個部分全部選擇，使之成為一個整體，然后渲染，就能成為一個漂亮的彈簧了
