附件


2006-11-2 14:26

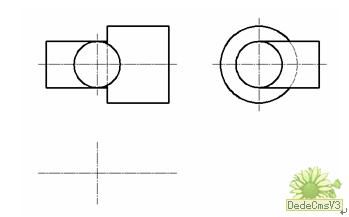

2.繪制俯視圖（A3）

附件


2006-11-2 14:27

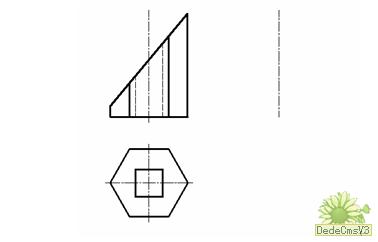

３．把已知立體的主視圖作成全剖視圖，并求出作成半剖視的俯視圖。（A4）

附件


2006-11-2 14:28

三、尺寸標注
1．標全視圖上的尺寸。（A5）

附件


2006-11-2 14:28

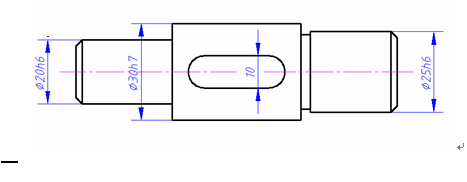

．按要求標注視圖上的形位公差。（A6）
(1)φ20h6圓柱中心軸線對φ25h6圓柱中心軸線的同軸度公差為φ0.05mm;
(2)鍵槽中心平面對過φ30h7圓柱軸線的中心平面的對稱度公差為0.02mm;
(3)鍵槽對中心線平行度公差為0.05mm;
(4) φ30h7圓柱素線的直線度公差為0.02mm。

[ 本帖最后由 怡笑小子 于 2006-11-2 14:31 編輯 ]

附件

5.jpg#p#分頁標題#e# (47.57 KB)

2006-11-2 14:29
