多線由若干條平行直線組成，也稱作多重平行線，與多段線相同，是一個整體，是單一圖形對象。這些平行線之間的距離可以設定，每條平行線的顏色、線型等都可以單獨設置，可以創建和保存多線樣式，默認的多線樣式包含兩條平行線。

多線的繪制與繪制連續直線的過程差不多，多線的末端可以封口，也可以不封口，末端封口有直線、外弧、內弧和角度四種類型，默認情況下末端不封口。

繪制多線的命令是mline，可以使用以下方法激活mline命令。1、菜單欄【繪圖】——“多線”。2、在命令行中輸入mline或者ml并回車。

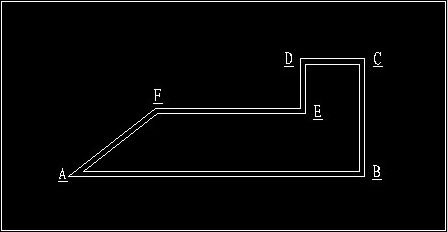

一、繪制多線。在命令行中輸入ml并回車，命令行提示如下所示：





1、設置多線段的偏移比例，即控制多線的整體寬度。

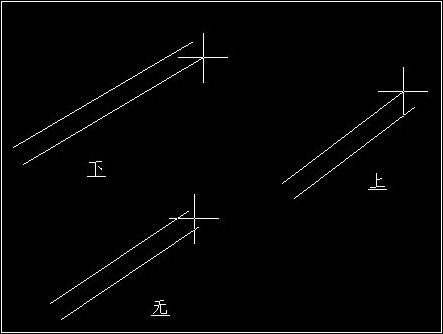

2、設置多線的對正類型，分上、下、無三種，默認“上”對正，對其類型如圖所示。





3、繪制多線時，可以使用默認樣式，即standard樣式，也可以指定一個創建的樣式。



二、多線樣式。多線樣式與線型有點類似，決定線的外在特征，以文件形式保存，AutoCAD一般將多線樣式保存在Acad.mln文件中。

多線最多可以包含16條平行直線，直線稱為“元素”，多線樣式可以控制元素的數量、每個元素的特性、多線區域的背景填充顏色和末端是否封口及其封口的形狀。

可以通過以下方法打開“多線樣式”對話框。1、菜單欄【格式】——“多線樣式”。2、在命令行中輸入mlstyle并回車。



打開“多線樣式”對話框，可以定義和編輯多線樣式，包括置為當前、新建、修改、重命名、刪除、加載和保存等操作。

注意：費了不少時間才搞清楚一個問題，一定要先將繪圖區中的多線刪除，才能對當前多線樣式進行重命名、修改和刪除操作。

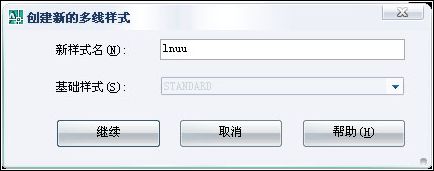

三、新建多線樣式。點擊上圖中的“新建”按鈕，打開“創建新的多線樣式”對話框。

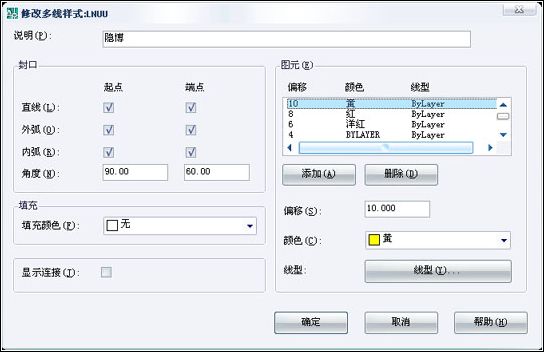

然后在文本框中輸入樣式的名稱，點“繼續”，彈出“新建多線樣式”對話框，lnuu多線樣式設置如圖所示。



直線：通過整個多線的起點、端點。

外弧：將最外層的平行線的起點、端點連接起來。

內弧：將除最外層之間的平行線成對連接起來，如果有奇數條平行線，則中間的線不被連接。

角度：起點連線、端點連線與平行線之間的夾角，默認情況下為90°。

填充顏色：多線區域的背景填充顏色。

顯示連接：是否顯示連接點，選擇該復選框可在多線頂點處顯示直線。

添加：增加新的多線元素，每次添加增加一條平行線。刪除：選中多線元素，刪除。

偏移：設置兩線之間的偏移量。顏色：選擇多線元素的顏色。線型：選擇多線元素的線型。

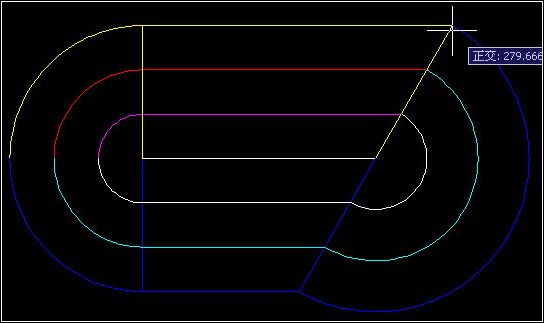

lnuu多線樣式的效果如圖所示：

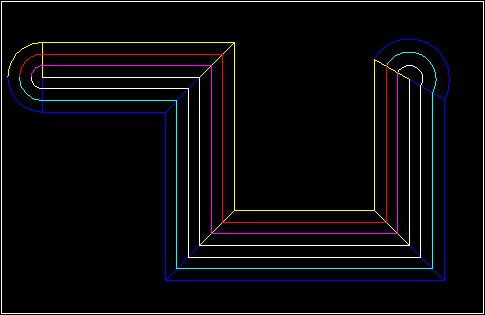

1、選中“顯示連接”時，lnuu多線樣式的效果。

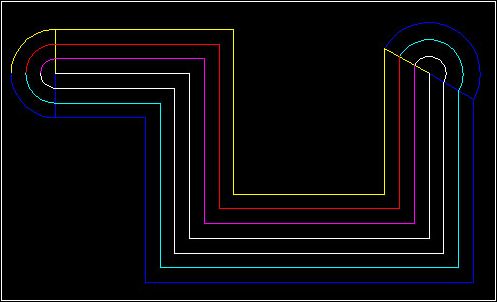

2、沒有選中“顯示連接”時，lnuu多線樣式的效果。
