塊是由單個或若干個對象組合起來形成單個的對象集合。可以在圖形中對塊進行插入、縮放、移動和旋轉等操作，也可以將塊分解，然后對塊的組成對象進行編輯。如果需要使用塊對象，首先需要創建塊，定義一個塊的三要素是：塊名、插入基點和組成對象。

在AutoCAD中，創建塊的命令是block或bmake，可以通過以下方法激活block或bmake命令。1、菜單欄【繪圖】——“塊”——“創建”。2、單擊“繪圖”工具欄上的“創建塊”圖標。3、在命令行中輸入block或者b并回車。

激活block命令后，系統將彈出“塊定義”對話框。

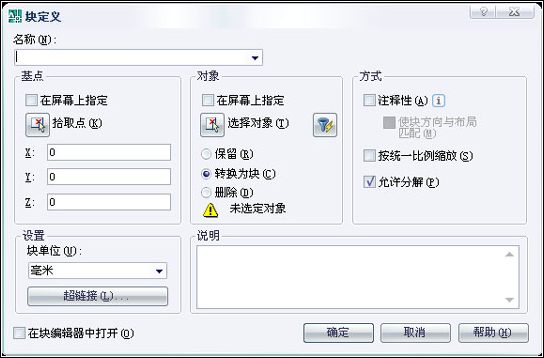

一、塊定義對話框。

1、名稱：輸入塊的名稱，名稱不能重復使用。

2、基點：指定塊的插入基點，即創建的塊的基點位置，默認坐標（0,0,0），可以輸入X、Y、Z的坐標值來確定，也可以單擊“拾取點”選擇按鈕指定基點。

3、對象：選擇組成塊的對象，以及創建塊之后如何處理這些對象，“保留”、“刪除”或者“轉換為塊”（轉換為塊參照實例）。

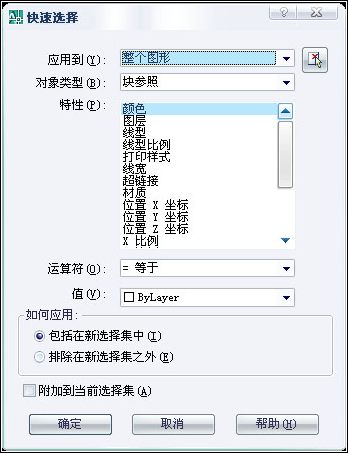

可以單擊“選擇對象”按鈕選擇對象，也可以單擊右側的“快速選擇”按鈕選擇對象，將會彈出“快速選擇”對話框，根據條件屬性選擇（過濾）對象。



4、如果通過“在屏幕上指定”方式選擇基點或者對象，則最后單擊“確定”按鈕關閉“塊定義”對話框后，將會提示指定基點和選擇對象。



5、方式：指定塊的行為。

（1）注釋性：不知道具體是指什么意思，選擇此項系統會同時默認選擇“按統一比例縮放”。

（2）按統一比例縮放：指定是否阻止塊參照（？什么是塊參照？現在是稀里糊涂）不按統一比例進行縮放。

（3）允許分解：設置塊參照是否可以分解。

6、設置：指定塊的設置。

（1）塊單位：設置塊參照的插入單位。

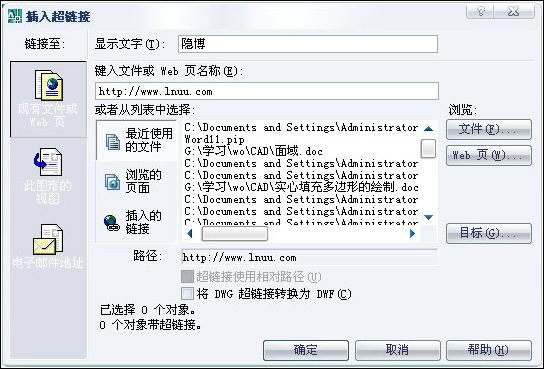

（2）超鏈接：打開“插入超鏈接”對話框，可以將某個超鏈接與塊相關聯，應該和網頁的WEB鏈接意思差不多。



7、說明：輸入塊的描述性文字。

8、在塊編輯器中打開：設置是否在“塊編輯器”中打開當前的塊定義。選定該項，最后單擊“確定”按鈕關閉“塊定義”對話框，將進入“塊編輯器”。

二、創建塊。

多個對象組成的粗糙度符號定義塊以后，選擇該塊以后，只有一個夾點，在基點1處顯示。



1、在命令行中輸入b并回車，彈出“塊定義”對話框。

2、在“名稱”文本框中輸入文字“粗糙度”。

3、單擊“拾取點”選擇按鈕，在繪圖區中選擇點1作為塊的基點。

4、單擊“選擇對象”選擇按鈕，在繪圖區中選擇圖中的粗糙度符號，并按回車鍵或者鼠標右鍵。

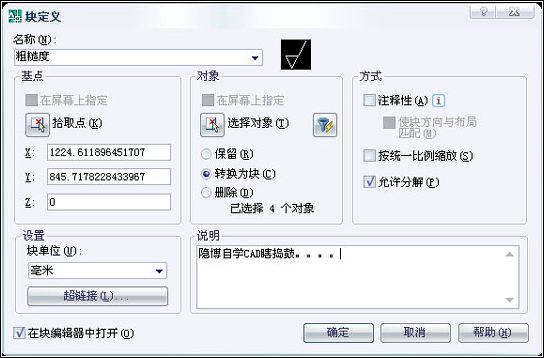

5、最后設置如圖，單擊“確定”按鈕，則就將粗糙度符號定義為塊了。

#p#分頁標題#e#

組成塊的各個對象都擁有各自的圖層、顏色、線型和線寬等圖層屬性。

三、創建塊文件。

用block或bmake命令創建的塊只能在當前的圖形文件中使用，而不能被AutoCAD其他的圖形文件調用。Wblock命令可以將用block或bmake命令創建的塊以圖形文件的形式保存，方便其他圖形文件的調用。

在命令行中輸入wblock并回車，將彈出“寫塊”對話框。



（一）“寫塊”對話框。

其實“寫塊”對話框不光可以將塊以文件的形式保存，也可以將對象和整個當前的圖形文件以文件的形式保存。

1、源：指定創建圖形文件的塊的來源。

（1）塊：使用當前圖形中已定義的塊來創建圖形文件。選擇該復選框，右邊的文本框列表中將顯示當前圖形中已定義的塊。（當然只有當前圖形文件中存在塊，該選項才可以用）

（2）整個圖形：使用當前的整個圖形來創建圖形文件。

（3）對象：從當前圖形中指定對象來創建圖形文件。

2、“基點”和“對象”選項區內容設置與“塊定義”對話框相同，沒什么好說的。

3、目標：確定所創建的圖形文件的名稱、保存路徑和插入單位。

（二）創建塊文件。

1、在命令行中輸入wblock或者w并回車，彈出“寫塊”對話框。

2、在“源”選項區中選擇“塊”，然后在右邊的列表框中選擇“粗糙度”。

3、單擊“目標”選項區中的“瀏覽”按鈕，確定圖形文件的名稱和保存路徑。

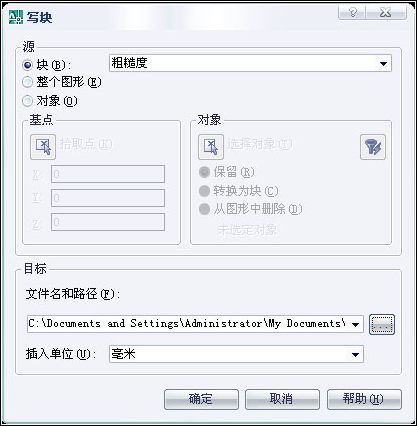

4、設置如圖，最后單擊“確定”。



四、塊的嵌套。

在定義一個新塊時，組成對象也可以選取已經定義的塊，即塊中有塊，塊的嵌套。嵌套塊的層數沒有限制，但是不能使用被嵌套塊的名稱作為將要定義的新塊的名稱，不能嵌套塊的本身，即只能嵌套其他塊，嵌套過程中不能含有塊本身自己。
