在CAD出現問題又找不到原因的時候，很多人都會嘗試恢復默認配置，這個配置到底保存哪些東西？配置跟模板的作用到底有什么區別？這里將我所知道的簡單跟大家分享一下。

恢復默認配置
當CAD出現一些問題，例如雙擊文字無法編輯，我們不知道是修改了什么設置的時候，我們就可以嘗試恢復CAD的默認配置，操作很簡單：

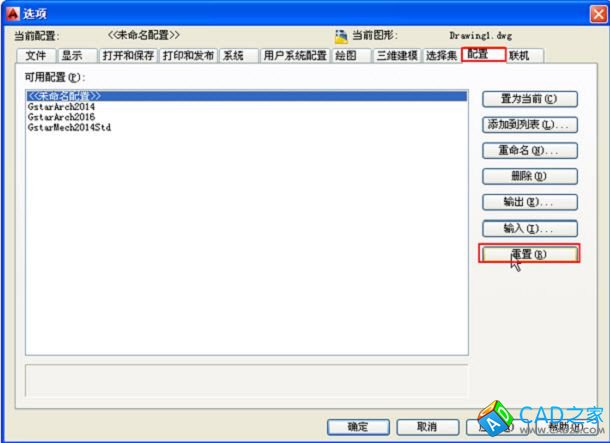

輸入OP，回車，打開選項對話框，切換到“配置”選項卡，單擊“重置”按鈕即可。


如何修改和保存配置？
一些安裝在AUTOCAD的二次開發軟件，例如天正建筑、浩辰建筑也會通過加載保存的配置來設置路徑和相關參數并加載相關程序，如果我們需要在繪制不同圖紙時使用不同的繪圖環境，也可以自己添加多套配置。
CAD默認的配置使用的是黑色的背景色，下面我們嘗試添加一套使用白色背景色的配置。

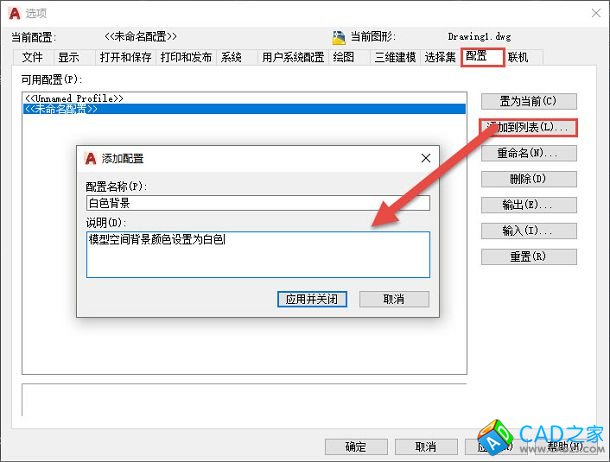

輸入OP，回車，打開選項對話框，切換到配置選項卡，單擊“添加到列表”按鈕，在添加配置對話框中給配置取名為“白色背景”，如果需要還可以添加說明文字，如下圖所示。




單擊“應用并關閉”按鈕，關閉添加配置對話框，完成配置的添加。
選擇“白色背景”配置，單擊“置為當前”按鈕，將白色背景作為當前使用的配置。

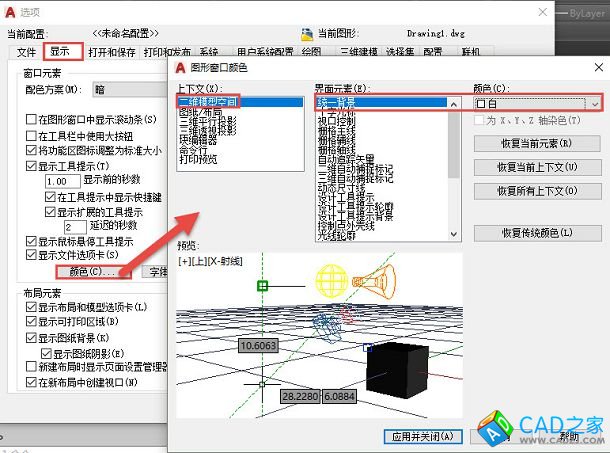

切換到顯示選項卡，單擊“顏色”按鈕，將二維空間背景顏色設置為白色，如圖所示。

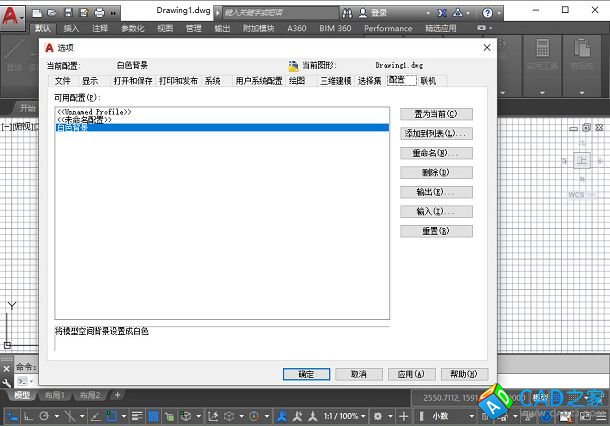

單擊“應用并關閉”按鈕，完成背景顏色的設置。因?yàn)樵谶@個練習中我們只修改背景顏色，因此這個配置就已經完成，如下圖所示。




切換到配置選項卡，選中“未命名配置”，單擊置為當前按鈕，就可以恢復默認的黑色背景，選中“白色背景”，單擊置為當前按鈕，就可以將背景切換成白色。
當然配置中還可以保存很多其他的設置，比如說默認路徑的設置、十字光標長度、選擇的選項等等，當我們設置完選項后單擊“應用”按鈕或者單擊確定按鈕關閉選項對話框的時候，這些選項就會保存到當前配置中。

如何輸出和輸入配置？
我們在配置對話框中修改和添加的配置會保存到當前的CAD版本的設置中，當我們設置好相關選項后，可以將配置輸出成文件，將文件保存到*.arg文件中，當我們安裝其他版本CAD或者重新安裝CAD時可以輸入以前保存的配置，不必重新設置，配置文件還可以分享給其他人，AUTOCAD上很多二次開發軟件也是利用ARG配置文件來配置路徑和相關參數的。
AUTOCAD雖然可以輸入不同版本的配置，但不同版本的選項還是有一些區別的，因此不能保證所有設置都能完全一致。浩辰CAD等類似軟件也支持*.arg配置文件，但和AUTOCAD的配置也不能完全兼容。
在配置選項卡中單擊輸出和輸入按鈕就可以保存和讀入ARG文件，操作很簡單，這里就不再細講了。

配置文件到底保存的是那些內容？
到底哪些設置可以保存到配置中?是不是選項對話框中的所有選項都可以保存到配置文件中呢？
這個問題確實不太好回答，我們不妨看看配置保存的是什么內容吧。CAD的很多配置是寫在注冊表的，保存配置其實就是保存注冊表。下面我們先來看看CAD得注冊表。
在WINDOWS的開始菜單中單擊運行，輸入REGEDIT，編輯注冊表（各版本操作不同，關于不同WINDOWS版本如何編輯注冊表，請?jiān)诰W(wǎng)上搜索一下方法）。

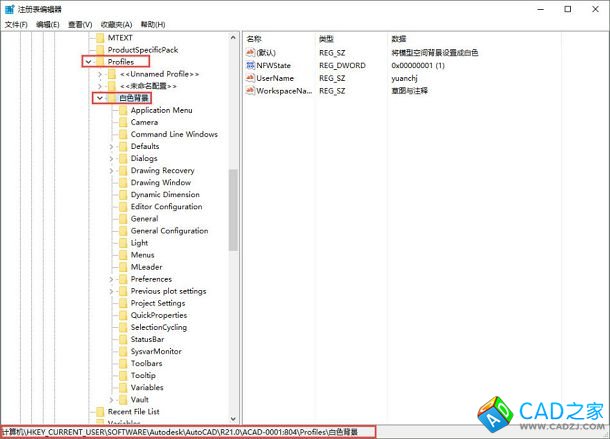

在注冊表的HKEY_CURRENT_USERSOFTWAREAutodesk中找到AUTOCAD的Profiles注冊表項，如下圖所示。



在Profiles下我們可以看到選項對話框中保存的幾種配置，包括我剛設置的“白色背景”，配置項名稱都是英文，大致包括菜單、命令行窗口狀態、對話框狀態、圖紙修復狀態、圖形窗口狀態、動態設置、編輯器配置、常規配置、光源、多重引線、上次打印設置、項目設置、快捷屬性、循環選擇、狀態欄、系統變量監視器、工具欄、工具提示、變量等。注冊表項太多了，除非是一些專業的開發人員才能徹底了解到保存了些什么設置。
我們想知道自己要設置的選項是否能保存的配置中，可以直接創建一個新的配置后，將選項設置并保存后，切換回默認配置，看選項是否變回默認設置，如果切換配置選項會變，說明此選項可以保存到配置中，如果切換配置，選項設置不變，說明無法保存到配置中。

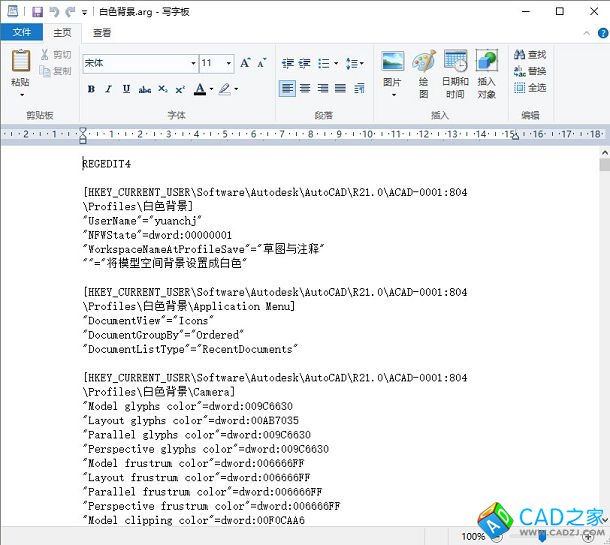

CAD的配置文件*.ARG文件其實就是一個保存注冊表信息的文本文件，我們輸出一個ARG文件后用記事本打開看一下，如下圖所示。

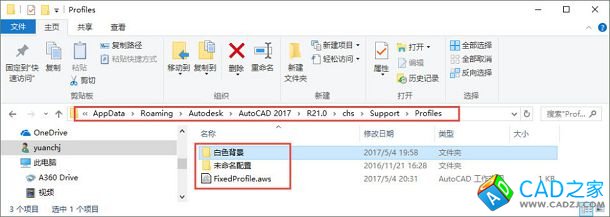

AUTOCAD輸出和輸入的配置文件擴展名是*.arg，但在CAD內部保存文件的擴展名是*.aws，在AUTOCAD的APPDATA下的SUPPORT目錄下，如下圖所示。

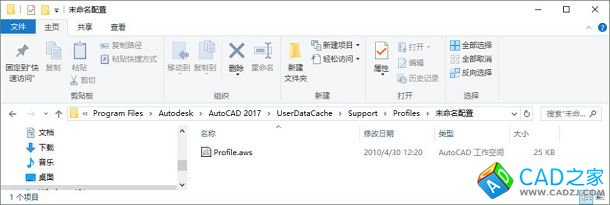

在AUTOCAD安裝目錄的UserDataChache目錄下保存了未命名配置的備份，利用這個備份就可以恢復默認配置。


配置文件和模板文件的區別和聯系？
通過上面的講解我們知道配置文件保存的就是注冊表，也就是CAD軟件使用環境，這些環境不會因?yàn)榇蜷_的圖紙或模板而變化。而模板文件跟DWG圖紙文件是類似的，他能保存圖形、圖層、文字樣式、標注樣式等格式設置，模板文件可以確定新建圖紙的初始狀態。在同一配置下新建圖紙時可以使用不同的模板，在不同的配置下不會影響圖紙的數據。選項對話框中有些設置（變量）是保存到注冊表中的，有些卻是保存在圖紙中的，比如設置是否應用實體填充的變量FILLMODE以及圓和弧的平滑度的VIEWRES等這些變量就是保存在圖紙中的，也就是可以保存到模板文件中，但無法保存到配置中，如下圖所示。
