在CAD中通常用填充來表現一些圖案鋪設效果，例如規則的地板、墻磚，甚至木紋和石材，但有時我們希望用鋪設一些不規則的造型，如欄桿中用的鐵花，墻面、地面的拼貼效果等，我們有現成的圖案，要陣列拼接其實都不難，但有時區域是不規則，需要將這些圖案正好修剪到跟區域邊界匹配。
其實之前我們介紹過類似的功能，只是當時沒有結合實際應用去講，最近發現實際繪圖用得還真不少，微信公眾號中有兩位朋友發過來圖紙讓我看看圖紙是怎么做的，最后發現兩張圖用了相同的方法。




先賣個關子，我們下面來分析一下圖紙就知道了答案了。
墻面鋪圖案做法
上面我們帖了兩張例圖，圖案繪制操作比較復雜，這里就不講，我們就分析一下這些圖案怎么鋪設到指定區域內的。
先來看墻面鋪設是怎么做的。

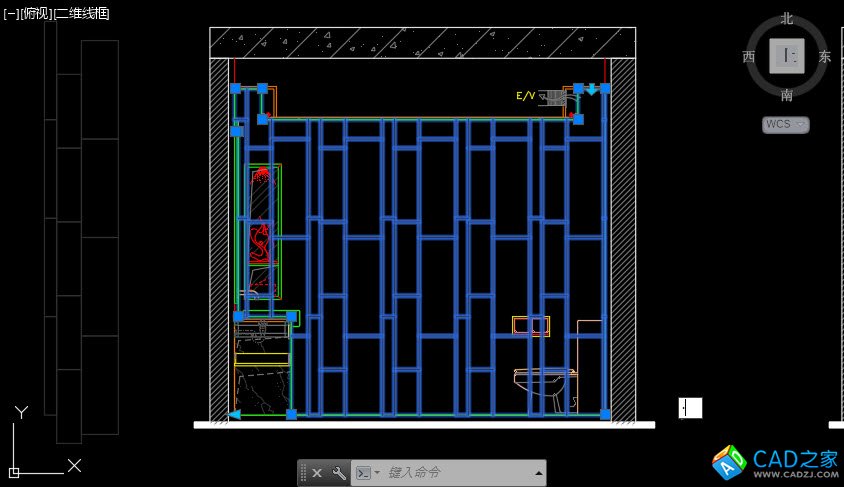

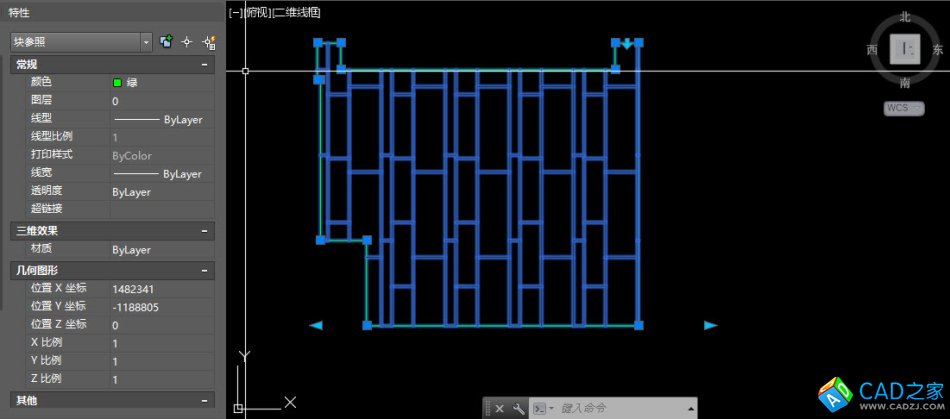

選中墻面鋪設，打開特性面板（CTRl+1），可以看到這是一個圖塊。為了更清楚地看清楚這個圖塊有什么特征，我們可以將圖塊復制到圖紙空白處，如圖所示。




如果你的CAD版本比較低，你打開這張圖紙可能只會看到一個夾點，如果你的圖紙版本夠高，比如說2012以上的，你會看到圖塊邊界上有很多夾點，上面還有一個藍色的向下箭頭形的夾點。

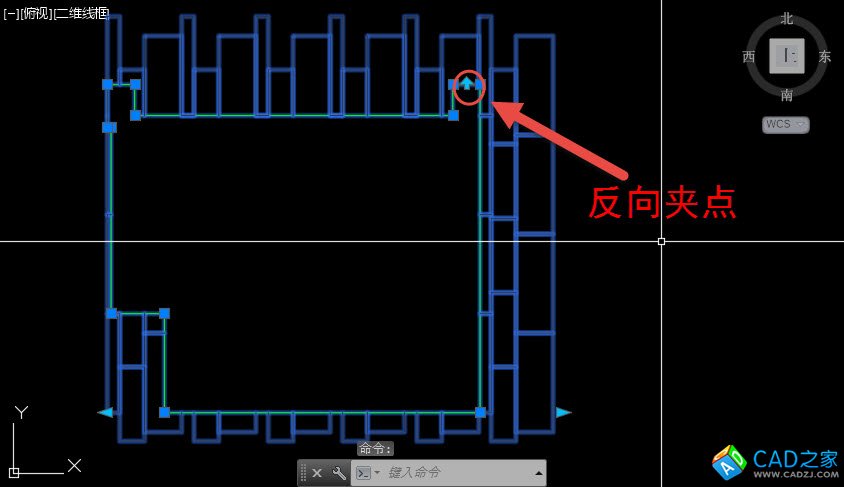

單擊此夾點，變成了向上的箭頭，此時鋪設圖案跑到了邊界的外邊，如圖所示。




現在可以告訴大家答案了，這個墻面鋪設就是將繪制好的單元做成了圖塊，在圖塊中將單元進行了陣列，這些大家應該可以想到，最后用XCLIP功能將圖塊的多余部分裁剪掉了。
剛才我們看到的圖案邊界上的夾點就是XCLIP邊界的夾點，可拖動調整邊界形狀，箭頭就是是用來調整正向裁剪和反向裁剪的，以前我們介紹過XCLIP，但并沒有介紹高版本XCLIP有邊界夾點和正反向切換的夾點，這里補充一下。
我可以將裁剪邊界刪除，看看原始圖塊是什么樣子的。

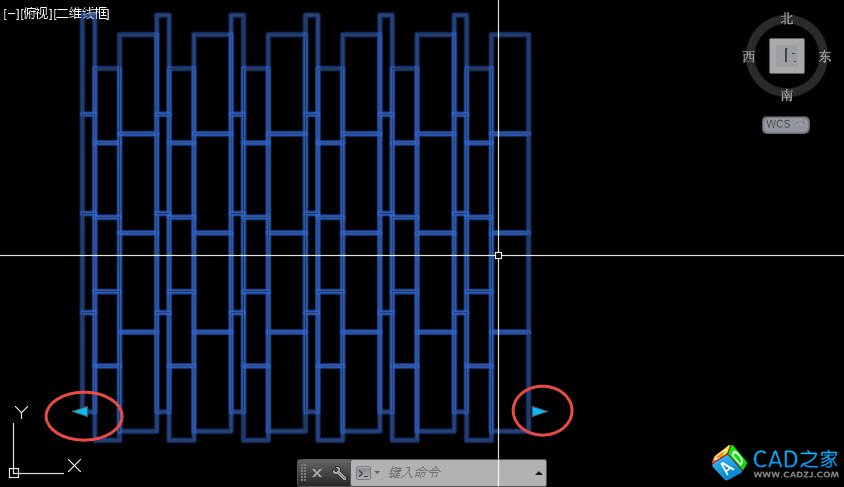

輸入XCLIP，回車，選中此圖塊，輸入D，回車，刪除圖塊的邊界，我們可以看看圖塊的原始狀態。




這個圖塊還不是普通的圖塊，繪圖者為了適應不同區域的大小，并沒有簡單地將單元陣列幾個，做成一個固定的圖塊，而是將一個單元做成圖塊后，在塊編輯器中設置了一個陣列的動作，如果墻面較寬，拉動夾點就可以多個單元，如果墻面較窄，就可以少幾個單元。
雙擊此圖塊進入塊編輯，看一下圖塊的參數和動作的設置，其實很簡單，就是設置了一個線性的距離參數，然后再設置一個陣列動作就可以了。

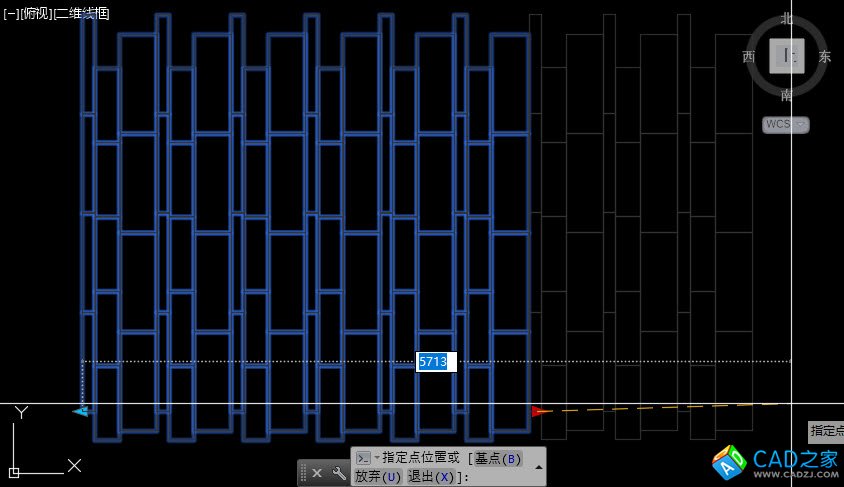

關閉塊編輯器，我們拖動右側的箭頭看一下陣列動作的效果，如圖所示。




關于動態塊參數和動作的設置這里就不再詳細介紹了。
旋轉樓梯欄桿的做法

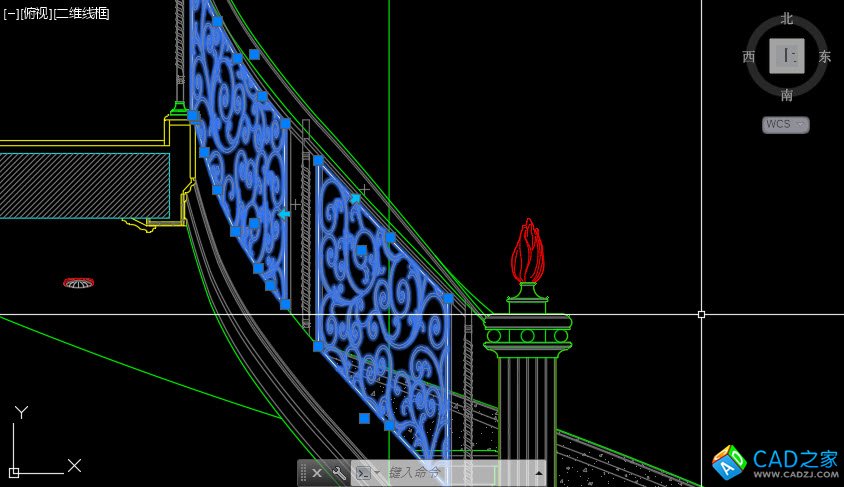

看過上面的例子，我們應該知道樣圖中旋轉樓梯的欄桿也用到了XCLIP命令。就算知道用的XCLIP，還是會覺得奇怪，繪圖者是怎么做成這種弧面的效果的呢？是不是還要對鐵花做什么處理??？！網上確實有這樣的插件，我再公眾號里也分享了一個二維投影的插件。不過這張圖并沒有用任何插件，只是用了XCLIP，我們只需要將XCLIP的邊界刪除掉就知道了。

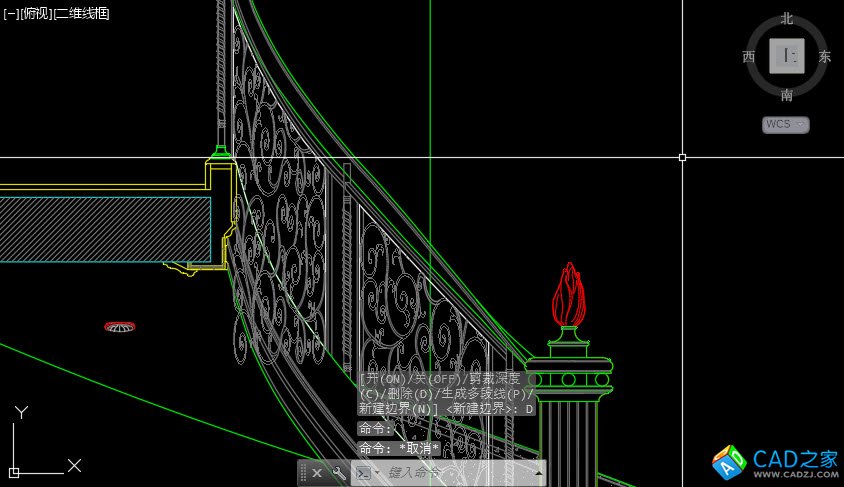

選擇欄桿中的一段鐵花，查看裁剪的邊界，輸入XCLIP，回車，輸入D，回車，將邊界刪除，看看原始圖塊是什么樣的。

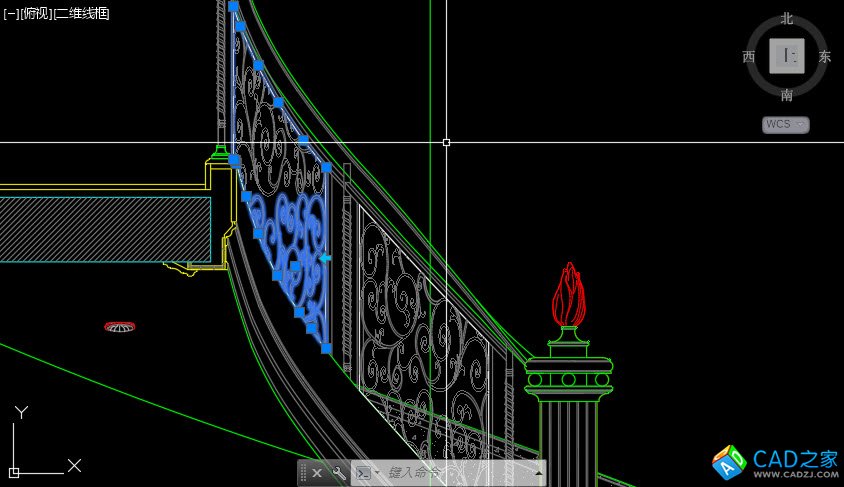

將欄桿的四個圖塊的裁剪邊界都刪除，選中這四個圖塊，在特性面板中查看一下屬性，我們發現，四個圖塊是一樣的，只是根據寬度修改了一下圖塊的X軸的比例而已，如圖所示。




如果想真實地表現一個三維弧面上鐵花真實的投影效果，需要花費很多時間，也沒有這個必要，上面這種方式實現的效果已經很好了。
小結
上面只是跟大家一起分析了兩個實例，通過實例我們可以了解到XCLIP在實際繪圖中可以有哪些應用，希望能給大家一些啟發。
CAD擴展工具中的超級填充SUPERHATCH也可以用圖片、圖塊作為圖案進行填充，如果你安裝了擴展工具，不妨試一試。
