原因分析：此CAD文件可能用天正軟件創建的，一些如墻、門窗、標注等導入會看不見。

方案1：【處理方法】：

a)首先保證安裝了天正設計軟件，使用天正軟件打開CAD文件；

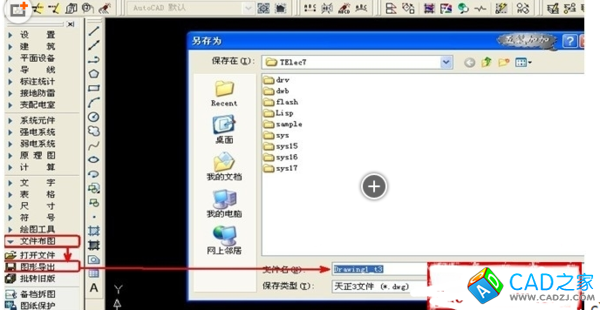

b)在天正軟件菜單上選擇【文件布圖】下的【圖形導出】的命令，如圖

類型”一欄，選擇“天正3文件”，將CAD文件轉成TArch3的文件，然后再導出后的t3格式圖紙導入軟件即可；

方案2 ：將圖紙全部選中，按ctrl和c復制一下圖紙，再重新新建一個，按ctrl和v將圖紙粘貼一下重新另存為一下就可以導入軟件；

方案3：使用天正打開圖紙，框選圖紙輸入x，回車再框選圖紙輸入w寫塊即可導入；

方案4：使用天正打開圖紙，框選圖紙輸入x回車，再點圖形導出；

方案5：布局圖導入軟件顯示不全時，在14cad或天正里面打開圖紙，鼠標放在布局上，右鍵，把布局輸出到模型上，再將這張模型導入軟件即可；

方案6：圖紙顯示不全，炸開圖紙后圖例就不顯示了，這是凍結圖層引起的；

解決方法：用天正將圖紙打開，點擊導航欄中圖層控制--圖層恢復，再處理圖紙即可；

方案7：導入的是布局的圖紙，在導入布局的時候沒有添加視口，因此導入顯示不全，重新導圖，導入的時候勾選全部視口，再點添加；

方案8：如果是墻體，管道，橋架等構件不顯示，在cad里面查看，點選發現是一個塊，選中用x的命令炸開，再轉成t3格式即可。

方案9：如果是閥門、燈具等點式構件不顯示，在cad里面打開圖紙，解鎖圖層后選中其中的一個點式構件炸開，然后寫塊即可，如果圖層本身已經打開，炸開點式構件丟失的話，鎖定點式構件圖層，炸開整幅圖紙，再解鎖炸開點式構件，轉成t3格式。

方案10：將圖紙在天正軟件里面打開，點文件--繪圖實用程序（圖形實用工具）--核查，核查完畢后將圖紙轉成t3格式。

方案11：將圖紙在天正軟件中打開：1.框選圖紙，命令行中輸入purge-回車-全部清理-全部是；2.框選圖紙，命令行中輸入x-回車-是；3.框選圖紙，命令行中輸入w-回車-修改保存路徑；4.打開剛才保存的新塊，框選圖紙命令行中輸入txdc-回車；5.將圖紙導入到軟件中。

方案12：布局圖紙的視口外區域沒有添加進去，重新添加視口導入軟件
