有時在CAD創建一個新視口，會發現這個視口是空白的，而且雙擊也進不去；還有時我們收到其他人發過來的圖紙，發現有幾個視口是空白的，如果調整視圖顯示后切換到其他布局再切換回來，發現有些視口又顯示了。

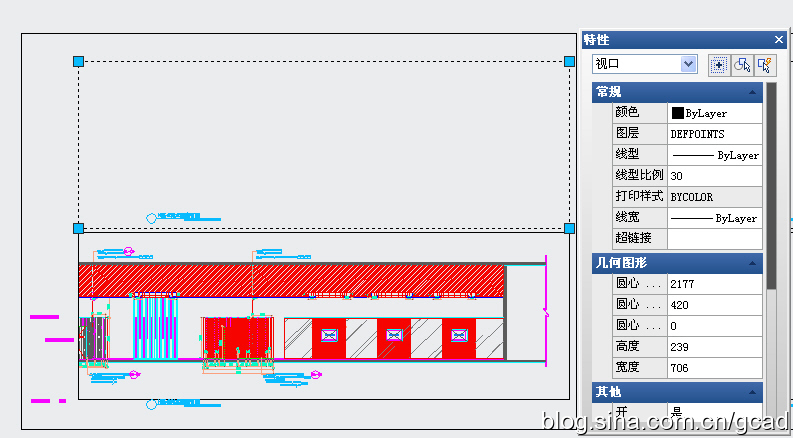

上圖中有兩個視口，下面的視口正常顯示，上面那個視口卻是空白的，在視口中間雙擊也無法進入視口，這是為什么呢？
在CAD的布局空間中可以利用視口來顯示模型空間中圖形，通過視口比例、圖層凍結、視口排布等來控制打印輸出需要的效果。由于每個視口內可以對圖層、注釋性比例進行不同設置，因此每個視口都需要保存一份相關數據，如果視口過多，CAD操作性能會明顯下降。為了避免出現這種情況，CAD對視口的數量進行了限制，雖然理論上你可以創建無數個視口，但每次能正常顯示的視口數量是有限的，這個限制是由變量MAXACTVP控制的，這個變量就是最大激活視口數（Max Active Viewports）的簡寫，應該也很好記。

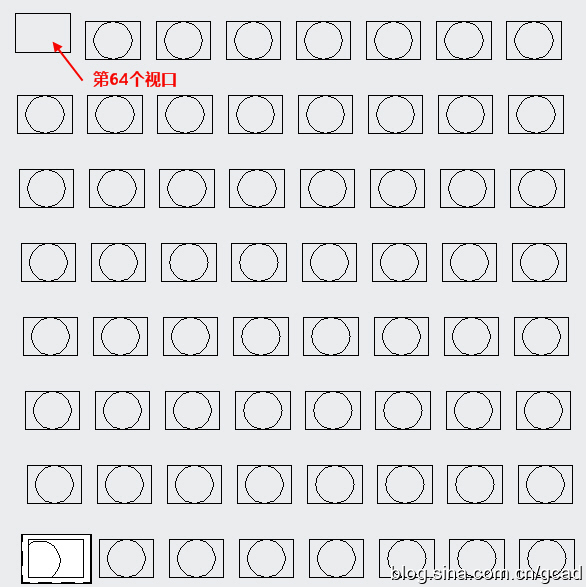

MAXACTVP的默認值和最大值都是64，也就是說如果視圖中最多只能正常顯示63個視口中的內容，超過63個，那么必然有些視口無法顯示，如下圖所示。




如果你的布局中所有視口加起來并沒有超過64個，但仍然有視口無法顯示，你可以輸入MAXACTVP，回車，看看設置是多少。如果小于64，可輸入64，回車，看看視口是否恢復正常顯示。
假設你的視口數量并沒有等于或大于MAXACTVP的設置，仍然有一些視口顯示空白，那就需要檢查一下這些視口是否因為比例或顯示范圍不合適導致顯示空白了，可以做下面幾項檢查：選中這些視口，看看比例是否合適；看看雙擊是否能進入這些視口；如果能進入視口，雙擊鼠標中鍵或ZOOM E全圖縮放，看看能不能顯示圖形。如果視口可激活并能顯示圖形，你需要做的就是合理設置視口比例和顯示范圍。
因為性能和CAD的限制，建議大家在同一個布局不要使用過多視口。但一些設計人員喜歡在布局空間里用視口來拼圖，因此希望能顯示更多的視口，例如今天網上有人問我：cad如何顯示未顯示的視口，系統最大顯示視口為64個，那么第65個開始就不顯示了，如果我想要看弟65個及以后的怎么辦？

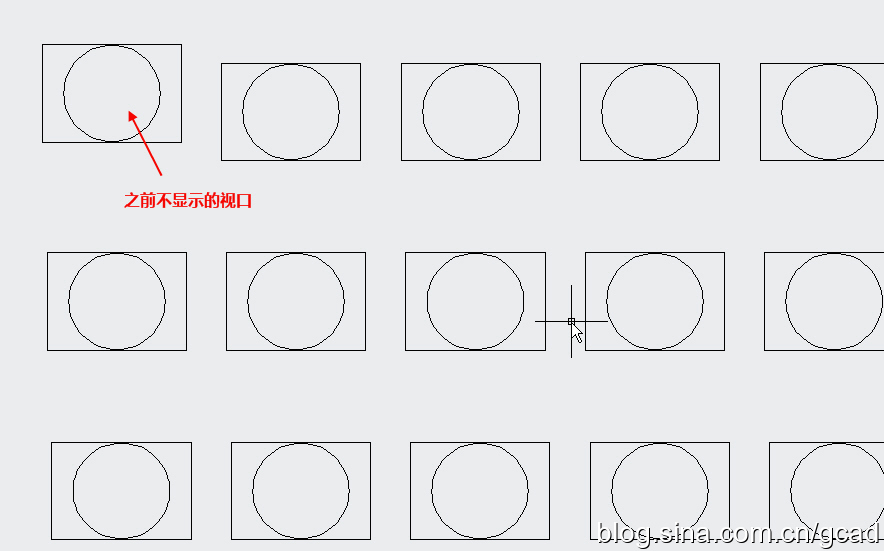

首先，CAD最多能同時正常顯示的視口是63個，超過63個視口將只顯示邊框，如果想顯示這些無法顯示的視口，只能讓其他一些視口不顯示。比如縮放、平移視圖，使一些之前顯示的視口平移到當前視圖外，然后切換模型空間或其他布局，然后再切換回來，這些視口就可以正常顯示了，如下圖所示。


但如果視口數超過64，還想所有視口一起顯示的話，我也沒有找到什么辦法。
既然CAD軟件都限制布局中最多只能顯示63個視口，還是希望大家合理規范地使用布局和視口，最好一個布局一個圖框，視口盡量不要超過16個，何必給自己找麻煩呢！
