在AutoCAD在2006版本就提供了弧長標注的功能，浩辰等國產CAD在后期版本也都陸續添加了弧長標注的功能。
我平時沒怎么用過弧長標注，但前幾天有人問我：弧長標注的圓弧標記在標注文字的前面，我想將圓弧標記放到文字上面怎么辦。我當時也不知如何回答，后來有空的時候翻看了一下CAD的系統變量幫助，發現當初開發這個功能的時候，開發者就已經考慮到不同用戶的需求，提供了可以設置弧長標注的變量：DIMARCSYM。下面簡單給大家介紹一下這個變量設置對弧長標注的影響。

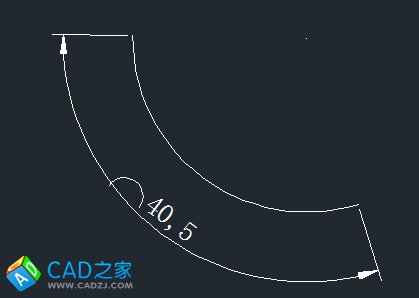

DIMARCSYM的默認值是0，將圓弧標記顯示在尺寸文字的前面，如下圖所示。

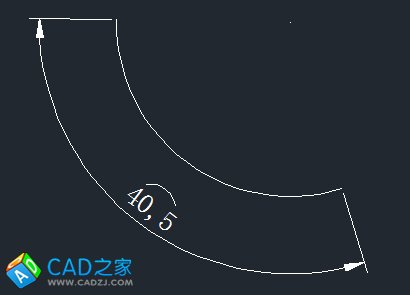

如果將此變量設置為1，圓弧標記會顯示在尺寸文字的上方，如下圖所示。

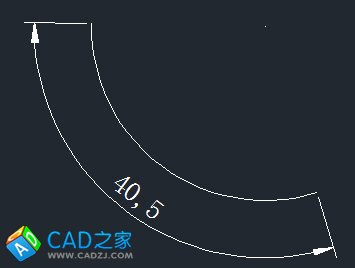

如果將此變量設置為2，將不顯示圓弧標記，如下圖所示。
