建筑工程師在識圖、審圖的過程中是怎么看的建筑圖紙？今天就特地給大家解答這個問題，工程師做設計或其他建筑方面從業者在做相關工作時，看懂圖紙是第一關。建筑圖紙怎么看呢？主要是從五個方面循序漸進的看圖，審圖，下面就一起來學習一下吧!

注意

Attention

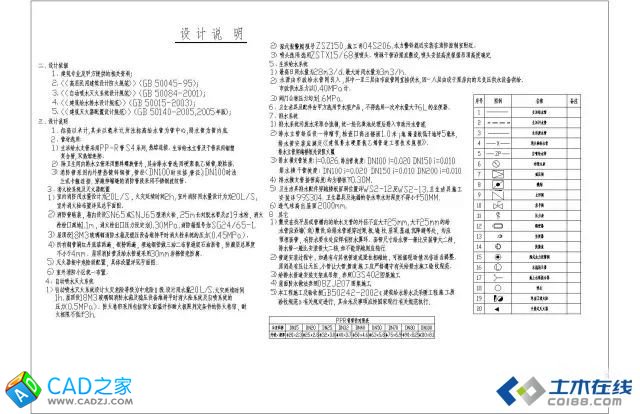

       首先要把第一頁，也就是設計說明書那頁看明白，這對理解后面的圖紙有很大作用。后面的圖紙有一定專業基礎應該不成問題，沒基礎也不怕，拿圖到現場一一對照是很快熟悉的辦法。如果實在沒時間去現場，就先看正立面?zhèn)攘⒚娴日w圖，把樓的大概模樣在腦海里有個概念，再細部對照就很容易理解了，剩下些特殊的節點看不懂就要找人問問了。

2015-12-29 14:27 上傳

下載附件 (56.74 KB)



       一般建筑圖紙的字母都是根據其漢語拼音的首字母表示。工程開工之前，需識圖、審圖，再進行圖紙會審工作。如果有識圖、審圖經驗，掌握一些要點，則事半功倍。現談?wù)劚救说淖R(shí)圖、審圖經驗，供參考。識圖、審圖的程序是：熟悉擬建工程的功能熟悉、審查工程平面尺寸熟悉、審查工程立面尺寸檢查施工圖中容易出錯的部位有無出錯檢查有無改進的地方。

       圖紙到手后，首先了解本工程的功能是什么，是車間還是辦公樓？是商場還是宿舍？了解功能之后，再聯想一些基本尺寸和裝修，例如廁所地面一般會貼地磚、作塊料墻裙，廁所、陽臺樓地面標高一般會低幾厘米；車間的尺寸一定滿足生產的需要，特別是滿足設備安裝的需要等等。最后識讀建筑說明，熟悉工程裝修情況。

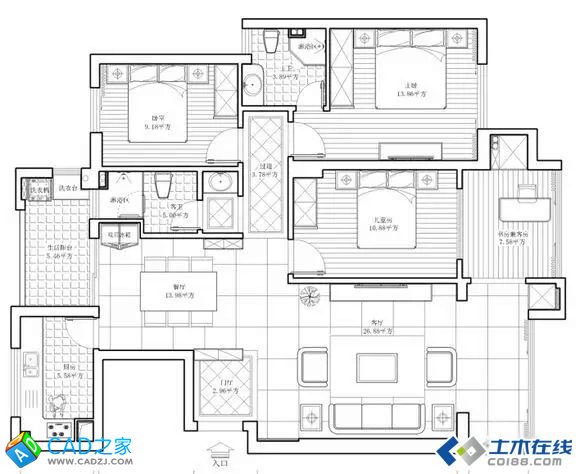

       建筑工程施工平面圖一般有三道尺寸，第一道尺寸是細部尺寸，第二道尺寸是軸線間尺寸，第三道尺寸是總尺寸。檢查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意邊軸線是否是墻中心線，廣東省制圖習慣是邊軸線為外墻外邊線。識讀工程平面圖尺寸，先識建施平面圖，再識本層結施平面圖，最后識水電空調安裝、設備工藝、第二次裝修施工圖，檢查它們是否一致。熟悉本層平面尺寸后，審查是否滿足使用要求，例如檢查房間平面布置是否方便使用、采光通風是否良好等。識讀下一層平面圖尺寸時，檢查與上一層有無不一致的地方。

2015-12-29 14:27 上傳

下載附件 (50.46 KB)

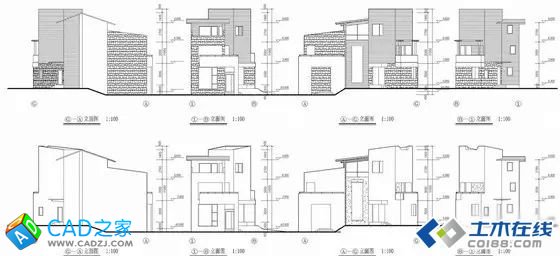

       建筑工程建施圖一般有正立面圖、剖立面圖、樓梯剖面圖，這些圖有工程立面尺寸信息;建施平面圖、結施平面圖上，一般也標有本層標高;梁表中，一般有梁表面標高;基礎大樣圖、其它細部大樣圖，一般也有標高注明。通過這些施工圖，可掌握工程的立面尺寸。

　　正立面圖一般有三道尺寸，第一道是窗臺、門窗的高度等細部尺寸，第二道是層高尺寸，并標注有標高，第三道是總高度。審查方法與審查平面各道尺寸一樣，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

2015-12-29 14:27 上傳

下載附件 (27.03 KB)



       檢查立面圖各樓層的標高是否與建施平面圖相同，再檢查建施的標高是否與結施標高相符。建施圖各樓層標高與結施圖相應樓層的標高應不完全相同，因建施圖的樓地面標高是工程完工后的標高，而結施圖中樓地面標高僅結構面標高，不包括裝修面的高度，同一樓層建施圖的標高應比結施圖的標高高幾厘米。這一點需特別注意，因有些施工圖，把建施圖標高標在了相應的結施圖上，如果不留意，施工中會出錯。

　　熟悉立面圖后，主要檢查門窗頂標高是否與其上一層的梁底標高相一致;檢查樓梯踏步的水平尺寸和標高是否有錯，檢查梯梁下豎向凈空尺寸是否大于2.1米，是否出現碰頭現象;當中間層出現露臺時，檢查露臺標高是否比室內低;檢查廁所、浴室樓地面是否低幾厘米，若不是，檢查有無防溢水措施;最后與水電空調安裝、設備工藝、第二次裝修施工圖相結合，檢查建筑高度是否滿足功能需要。

      熟悉建筑工程尺寸后，再檢查施工圖中容易出錯的地方有無出錯，主要檢查內容如下：

　　1、檢查女兒墻砼壓頂?shù)钠孪蚴欠癯瘍?nèi)。

　　2、檢查磚墻下有梁否。

　　3、結構平面中的梁，在梁表中是否全標出了配筋情況。

　　4、檢查主梁的高度有無低于次梁高度的情況。

　　5、梁、板、柱在跨度相同、相近時，有無配筋相差較大的地方，若有，需驗算。

　　6、當梁與剪力墻同一直線布置時，檢查有無梁的寬度超過墻的厚度。

　　7、當梁分別支承在剪力墻和柱邊時，檢查梁中心線是否與軸線平行或重合，檢查梁寬有無突出墻或柱外，若有，應提交設計處理。

　　8、檢查梁的受力鋼筋最小間距是否滿足施工驗收規范要求，當工程上采用帶肋的螺紋鋼筋時，由于工人在鋼筋加工中，用無肋面進行彎曲，所以鋼筋直徑取值應為原鋼筋直徑加上約21mm肋厚。

　　9、檢查室內出露臺的門上是否設計有雨蓬，檢查結構平面上雨蓬中心是否與建施圖上門的中心線重合。

　　10、當設計要求與施工驗收規范有無不同。如柱表中常說明：柱筋每側少于4根可在同一截面搭接。但施工驗收規范要求，同一截面鋼筋搭接面積不得超過50%。

　　11、檢查結構說明與結構平面、大樣、梁柱表中內容以及與建施說明有無存在相矛盾之處。

　　12、單獨基礎系雙向受力，沿短邊方向的受力鋼筋一般置于長邊受力鋼筋的上面，檢查施工圖的基礎大樣圖中鋼筋是否畫錯。

       主要從有利于該工程的施工、有利于保證建筑質量、有利于工程美觀三個方面對原施工圖提出改進意見。

　　1、從有利于工程施工的角度提出改進施工圖意見

　　2、從有利于建筑工程質量方面，提出修改施工圖意見。

　　3、從有利于建筑美觀方面提出改善施工圖

2015-12-29 14:27 上傳

下載附件 (43.37 KB)



總結

切記：要按照“熟悉擬建工程的功能熟悉、審查工程平面尺寸熟悉、審查工程的立面尺寸檢查施工圖中容易出錯的部位有無出錯檢查有無需改進的地方”的程序和思路，這樣才會有計劃的、全面地展開識圖、審圖工作。看了小葫蘆上面介紹的這么了，是不是覺得看建筑圖紙的思路變清晰了。只有按著這五步去看圖，建筑圖紙其實也沒有那么難懂的。
