筆者自述：

繪圖員的日子，結構小菜鳥，”墮入“行業一年有余，深信思考比行動更重要的理想主義者。不忘初心，追求高效，只爭早夕，學而思。。。

其實很多時候人真的是懶散的，總覺得這個那個多簡單，不用動筆動腦去寫寫畫畫，可到了你真正走到這些問題背后的瞬間，經常會被揪出那些曾被你一笑而過的細節，如果你就此悔過，引起重視，為時不晚，若你自以為是，想著自己下回定會記得的，那么這樣的你已然忘卻了怎么去思考。

設計一般分為計算和制圖。計算是制圖的依據，圖紙是計算的靈魂。和去年相比，我正邁入繪圖員的第二階段，即真正涉足設計行列。然而在慢慢探索模型之美的路上，仍有必要反思繪圖習慣的不足，且行且深思。

近來，單位圍繞設計標準化展開了許多工作，還專門成立了設計研發中心，主要進行的工作可以分為兩類：內與外。內部主要統一繪圖標準，技術措施和計算書格式內容；外部便是各個專業間的協調，統一圖層，提資要求等。如今市場競爭如此激烈，不思改革，不圖進取的團隊很顯然將被湮滅在殘酷的現實之下。誠然，單位的舉動是時代的需要，為公司領導的決策點贊。

既然團體奮發圖強，我等菜鳥焉能落后。引用結構設計原理的思路，什么樣的結構（團隊）是優秀的，物盡其用（人盡其才），什么樣的結構（團隊）最高效，傳力路徑最短（找準自己的定位，合理利用各自的長處）。

說說梁的那些事
要說經驗之類的話，那倒是沒什么好說的，能寫的都是些“血淚教訓”與專業負責人的校對建議吧！重視規范和圖集之類的已經是老生常談，其實道理真的誰都能懂，可是真能靜下心來做設計的寥寥無幾。捫心自問下，有誰能拍拍胸膛說我做的東西基本都能滿足規范要求和圖集做法。哎~長吁短嘆不解我等浮躁之心，定心定力勇猛精進還我赤子丹心！好吧，既然要總結，那就把規范和圖集涉及到的東西一條條道來。

一、梁的設計
1.梁截面的定性與定量
梁截面寬度一般都是200，特殊地方特殊對待咯。對于粱高，一方面我們要根據建筑給出的條件，畢竟我們是完成建筑使用功能的配合者，比如對于邊梁，建筑一般窗高2250，建筑面層50，那么結構梁高就是600咯，另一方面就得根據梁跨度、所受荷載及主體結構剛度等確定。借鑒前輩們的經驗總結：
框架主梁h=L（1/8---1/12），一般取1/10;或1/10---1/12；梁高的取值還要看荷載大小和跨度，有的地方，荷載不是很大，可以主梁高度可以取到1/15
連續梁（相當于次梁）L/12---L/20，一般可以取L/15；
簡支梁L/12---L/15，一跨框架，平臺梁,電梯吊鉤梁，可以按簡支梁取；
懸挑梁：重挑時，L/5----L/6;輕挑梁：L/7----L/8；單向密肋梁：L/18---L/22，一般取L/20;
井字梁：L/15---L/20，一般跨度2m，h=L/18，3m時，h=L/17；
框支梁：抗震時L/6；非抗震是：L/7；
如果考慮腰筋設置與否，那梁高還是取550以內吧，剛好不用設置腰筋，經濟實在豈不樂乎。

2.點鉸的藝術
點鉸這回事，首先你必須明白何為剛接，何謂鉸接，這個在三大力學應該都有講述。其次你得注意它存在的道理及通用條件，也就是說有些事不是你想做就做的，事前知事后是一種修養。剛接與鉸接的差別就在于支座是否能夠轉動，能否轉動就和支座的構造形式相關。不過這也都是理論而已，實際中是不存在真正的鉸接，于是乎，又回到了設計的內涵，即設計就是為了達到工程師對于結構預期賦予的力學行為狀態這一目的而進行一系列的手段。那么，在設計中你想鉸接也可以，只要它能夠接近實際，符合力學原理。
混凝土規范對普通混凝土梁的支座面筋作出了相應說明，進一步說明沒有嚴格的鉸接。那么在設計中我們?yōu)楹吸c(diǎn)鉸，點鉸后做出什么樣的構造措施呢！
點鉸一般出現在某些次梁超現實影響主框梁，比如兩根錯位的次梁會引起主框梁大大的扭矩，而實際上并不真實。點鉸即釋放梁端彎矩，而這個鉸類似于塑性鉸，彎矩不再增大，支座可轉動，實際上便是允許梁端開裂，這是合理的，因?yàn)榛炷翗?gòu)件本來就是帶裂縫工作。另外，點鉸了并不是就不管了，對于與之相連的主框梁，建議手動附加主框梁扭筋。雖然點鉸對結構整體剛度影響不大，但不建議隨意亂點，否則計算中引起一系列內力重分配，這樣便有了問題。另一個就是與邊框梁相連的梁端不建議點鉸，這個很簡單，想想?yún)f(xié)調那回事便知緣由。

3.配筋超限分析
對于布置結構柱網階段，往往會出現那么幾個頑固份子，總是飄紅。那個階段有空就把它消滅，沒空就視情況施工圖階段再說。
梁超筋的情況當屬剪壓比超限最為突出，而受彎超限一般都是源于截面選擇不當，比較容易解決。那么是什么引起了構件剪壓比超限呢？

不當，比較容易解決。那么是什么引起了構件剪壓比超限呢？

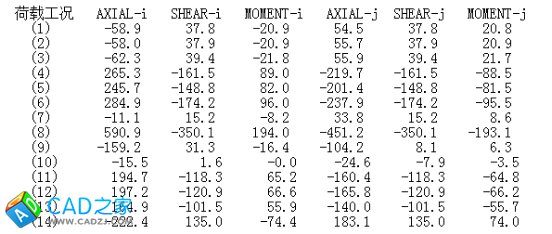

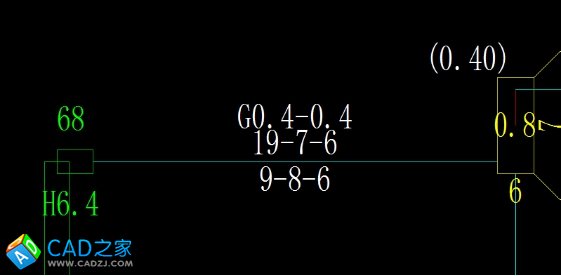

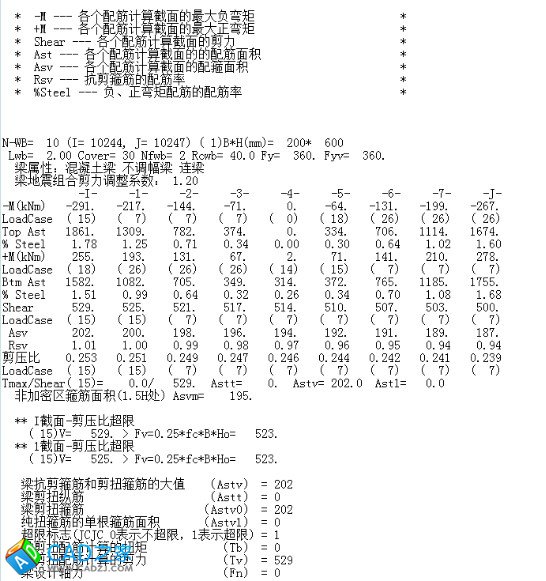

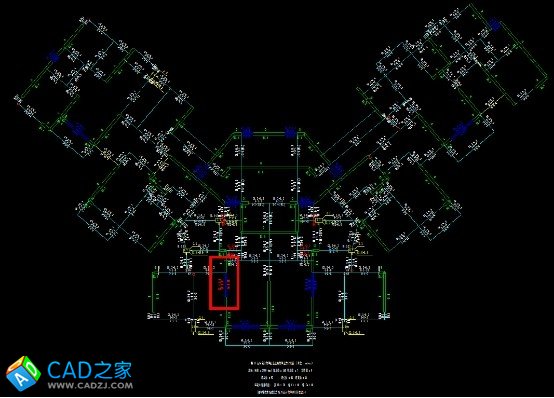

上圖圈出的連梁超筋，主要原因在于其作為主要傳力路徑上的關鍵構件，從荷載工況下的內力可知，Y向風和地震作用下剪力較大，故造成剪壓比超限。這種沒辦法調節結構體系的超限，只能從高跨比、截面層次去剛度相關的調整了。

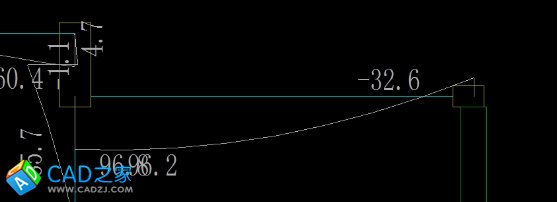

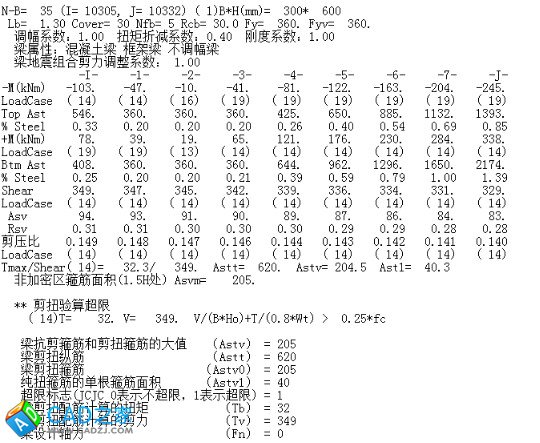

上圖主要針對剪扭超限，這種超筋也是較為常見。一般將與之相連的次梁梁端點鉸卸荷來釋放彎矩，不行就又要加大截面了。在計算時一定要多看看構件信息，不然它是怎么得來的你稀里糊涂。其實梁設計超筋一般沒什么大的問題，主要還是結構布置合理，傳力路徑明確，超筋還是不多的，剩下的就是微調了。

二、梁配筋校對 （22個總結）

1有無遺漏配筋
懸挑梁  短跨梁底筋 連續梁支座面筋

2通長面筋與支座面筋是否矛盾（剛開始時老是犯此類錯誤，要嚴重注意）。第一類錯誤:抗震等級為二級時，通長面筋與支座面筋的比值不少于1/4，通長面筋不小于2d14；第二類錯誤:支座面筋與通長面筋沖突，比如支座兩根，通長筋三根，這是個笑話。第三類錯誤:

 3鋼筋是否排的下200 250 300 350 400截面分別可以放鋼筋的根數，這是個比較簡單的事，可是新手往往不愿意自己去思考個中緣由，只是被動的接受著那些經驗。有些事只有自己親力親為才能印象深刻，有必要自己對著混規好好算算各個直徑，我是老老實實的對著混規的要求和鋼筋排布細則一個個算了，其實很多時候人真的是懶散的，總覺得這個那個多簡單，不用動筆動腦去寫寫畫畫，可到了你真正面臨這些問題的時候，經常會被揪出那些曾被你一笑而過的細節，如果你就此悔過，引起重視，為時不晚，若你自以為是，想著自己下回會記得的，那么這樣的你已然忘記了怎么去思考。看著今年過來的應屆生，想起了那時的我們，真是讓師傅操碎了心啊！C姐，由衷的感謝你一直以來對我的耐心和教誨。

4配筋率 配筋率在住宅類結構中比較容易滿足，一般框架梁支座負鋼筋配筋率少有超過2.0%，否則梁截面就有點不太合適，對于最小配筋率則軟件有自動考慮。公建由于荷載和跨度方面的不同就不可同日而語了，具體在HY廣場項目中已深受打擊。


5非框架梁箍筋是否用了梁端加密，而框架梁梁端未加密，這個我想一般就是馬虎出錯了。


6箍筋肢數是否正確，小于350用2肢，350~600用4肢，650~800用6肢，同樣也是普通住宅少見的錯誤，但我想思維方式不能有錯誤，否則你的常識將顛覆你的認知。


7集中標注時檢查大跨度、懸挑段配筋是否足夠，要配足。 這點我將之歸納為概念性認知，對于大跨度的梁，應該有意識的去關注他的配筋和撓度裂縫。


8懸挑段箍筋要加密  懸挑梁作為單自由度體系，強剪弱彎則更為重要，所以箍筋加密是概念性措施。


9變標高處面筋不能連通  變標高處梁的大樣在圖集中是有示意的，而對于平法表示建議還是分開標注，第一，很容易漏掉標高，第二支座面筋是不拉通的。


10抗扭筋是否表示，是否滿足要求；梁高 需要配置腰筋。特別可笑的就是人總是會想當然，而不是經過嚴謹?shù)目茖W(xué)求證。關于腰筋，其實混規已經說的很詳細了（0.1bhw）,這里請注意hw的取值。


11所有梁配筋需檢查計算書，特別注意框支梁、懸挑梁、大跨梁


12梁端縱向受拉鋼筋配箍率>2%，箍筋是否按要求增大2mm。注意此處的加大是指按規范表中列出箍筋最小直徑的加大，而非計算配筋后的加大。


13梁端截面的底面和頂面縱向鋼筋配筋量的比值，除按計算確定外，一級不應小于0.5，二、三級不應小于0.3。


14梁端箍筋加密區箍筋間距是否滿足規范的要求，尤其是斷面高度較小的連梁，400以下的梁箍筋加密間距肯定在100以下。另一個就是8d的要求，若是三級抗震摳鋼筋的話，面筋直徑可能會用到12，那么加密區間距就是96了。


15懸臂梁有收頭邊梁、井格梁的梁交匯處設附加橫向鋼筋。注意收頭邊梁梁高一定是和挑梁同高不然做出來的就是笑話了。


16三級框架柱箍筋加密區箍筋間距采用150，不滿足柱腳箍筋間距100的要求。GB50011-2001-6.3.8
其實梁配筋真的沒什么好說的，可能說來說去就那么幾條規范在引導設計，所以說事前事后，讀他規范一兩遍絕對有益。


17QLL與LL的區別


18內懸挑梁  關于內懸挑和互為懸挑這兩種形式的梁，部門開展過討論，對于與墻平面外相連稍大跨梁底筋配置較大時，梁端最好設置100墻垛，以便梁支座筋錨固受力更合理。

19短梁（L/h<4）,箍筋全長加密


20梁端支座筋的取值（2d25 or 4d18） 付工建議，對于住宅類建筑，梁受力均不是很大，宜選用小直徑鋼筋。從結構概念上講，小直徑是更合理些（1，裂縫和撓度更小；2，錨固長度更短）


21屋面周圈梁高、板面標高及機房層梁的標高、上反與否。


22通病：梁截面與計算模型不符，最小配筋率（后改梁截面）

板配筋圖校對板面標高及板厚需注明板筋長度一定要仔細核對（l’=l0/4）板厚取值是否有誤（板厚一般 100mm及雙向板短跨的L/40，單向板的L/30）角板受力復雜應予以加強，雙層雙向拉通且ρ>0.3%核心筒處由于板不連續或板有效寬度驟減，一般加厚為150mm，并雙層雙向d10@200拉通配筋洞口、變標高處（標高相差>30mm）板筋需斷開，且在計算中將支座設為鉸接受力板筋是否滿足最小配筋率max（0.15%，0.45ft/fy），一般為0.17875%(不包括懸挑板)

陽角飄板和客餐廳折角處放射筋是否表示挑出陽臺宜用梁式結構；當挑出長度L>1.5m時，應采用梁式結構；當1.0m<L<1.5m且需采用懸挑板時，其根部板厚不小于L/10且不小于120mm，受力筋直徑不宜小于12mm。板底標高不同處平面圖中畫個小大樣

異型板的設計

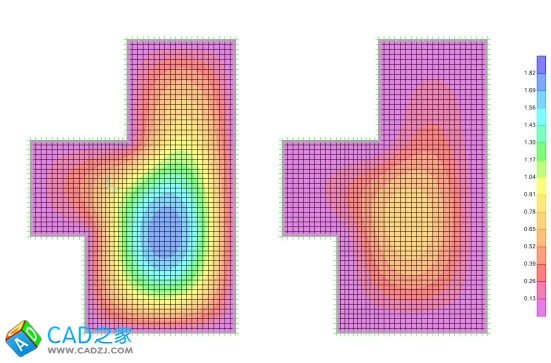

圖1  荷載作用下的變形圖 （左圖邊界簡支，右圖邊界固結）

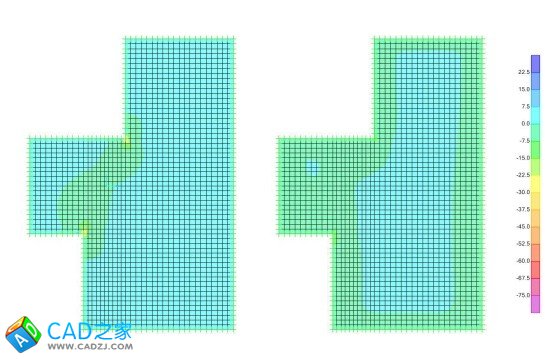

圖2  荷載作用下的M11圖

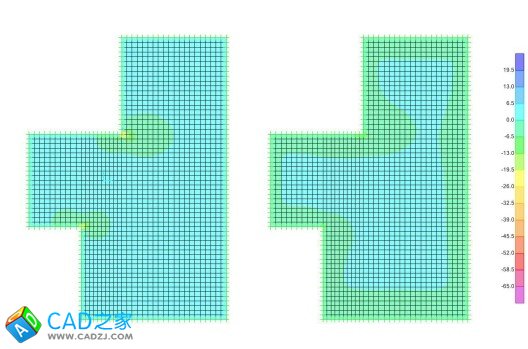

圖3  荷載作用下的M22圖

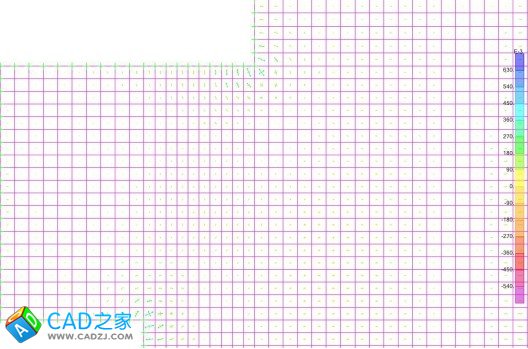

圖4 簡支邊界板主應力方向圖

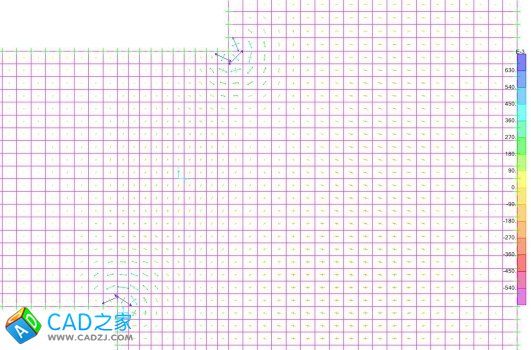

圖5 固結邊界板主應力方向圖
圖1為荷載組合下板的撓度圖，板中最大變形為1.82/0.778mm，滿足要求。圖2為荷載組合下板的M11圖，簡支邊界板在角點連線出現負彎矩板帶，而固結邊界板彎矩較為均勻，基本處于邊界負彎矩跨中正彎矩手里形態；圖3為荷載組合下板的M22圖。以上可知除了 角點處應力集中，其他受力形態還是和簡支固結構件相似。圖4、圖5則反映了異型板受力的主應力方向，通過主應力方向可以判斷樓板出現裂縫的形態和半邊負筋的排布原則。

墻柱

1.截面
說到截面，一般會涉及兩個因素，一個是軸壓比，另一個則是墻肢穩定性。這里想說的是請辯證的看待軸壓比，一直記得在重慶實習時，屈總對軸壓比的高見。（屈總是我遇見的第三位人生導師，那個年代出來的人，功底是扎實的，雖說接觸時間不長，但印象深刻）軸壓比超限，一般會想到的是加大面，但往往由于建筑功能限制，加厚會被建筑詬病，所以會想到加大混凝土標號，這里需要注意規范關于限值軸壓比的真正內涵是什么。高規6.4.2條文說明指出，抗震設計中限值軸壓比主要是保證柱的延性要求，而對于延性，往往就是材料越強越脆。所以不能一味的加大混凝土標號來滿足軸壓比的要求。

結構的藝術，在于辯證的看待手中的點滴，所謂高深，其一為高，登高望遠，一覽無遺，在于自我投資；其二為深，深思熟慮，不求甚解，在于思維方式。可見高深二字，或遙不可及，或觸手可探。最近一直憂思短期內的自我規劃，如何不急功近利卻能勇猛精進，年輕人畢竟經歷的少，萬事莫能一帆風順。另一方面，只有經過這一系列抉擇與教訓，才能懂得什么樣的是最重要的，值得爭取的。

2.縱筋
縱筋中的最小直徑和最大間距 縱筋的相關規定都可以在規范中查閱，這里就不一一細說了。主要需要注意的是規范對配筋率和直徑要求的雙控，上次就是用墻柱助手進行邊緣構件設計，結果鬧出了直徑不滿足的笑話。最大間距的話，規范貌似未做出相應規定，但我想按照框架柱的規定設計應該是沒有問題的。

3.箍筋
和縱筋一樣，箍筋也有著同樣的注意點。約束邊緣構件采取全部箍筋形式設計，構造邊緣構件采取隔一拉一設計。兩個重難點：重疊部分和計入墻體水平筋的問題。

4.墻柱助手

墻柱助手（雨夜屠夫）將墻柱施工圖一下變得簡單，如果模型前期調好，這步應該也沒什么好說的，剩下的只是細心制圖。軟件讓你我成為“傻瓜”之時，切勿沉淪，心中尚應對結構設計如初衷。

5.建模概要

剪力墻模型的調整還是挺講技巧的，高手隨便動兩下就能調出漂亮的參數，菜鳥死磕也無濟于事。這篇想在之后的章節寫寫畫畫。

未提供翼墻效應的墻肢建模   外圍剪力墻由于建筑功能的限制，往往無翼墻或是無有效翼墻，下面三種不同處理方式對墻和梁受力的影響（實際長度翼墻，不建，柱代替）

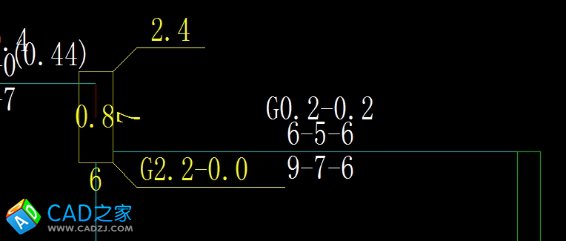

由上圖可知考慮無效翼墻的模型，墻肢和梁配筋會大很多，而以柱替代或是不建的結果是梁柱配筋小一些。

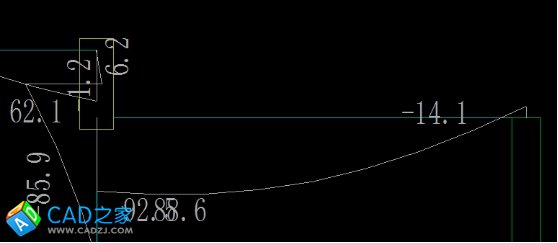

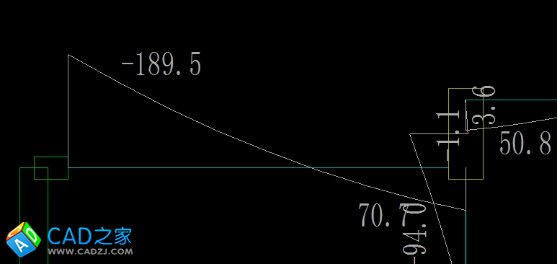

上圖是兩者的內力圖，實際來講這么短的翼墻是不可能提供那么強的支座效應的，而且模型中梁截面還是200x1200。顯然，以短墻建模是不合適的。

做法：向F君討教過，一般對于這種只多出100~200的墻肢，是可以不建模的，但有些人會加大梁的配筋，實際上這種做法不太可取，因?yàn)榧哟罅肆旱呐浣钅菍p小墻的安全度，所以按結果配筋，仍其塑性協調。另F君說道，有些審圖單位會建議墻肢采取組合配筋形式，短肢采取1/3~1/2數值配筋，依據何在不可知。

墻柱大樣校對

1.大樣尺寸和平面是否對的上 改是常事，但圖紙一般很難聯動，所以改平面的同時需對應修改大樣圖。

2.所有墻柱配筋均要認真核對計算書 墻柱助手這工具確實大大提高了繪圖效率，但工具畢竟是工具，總是有傻瓜的一面，通用就代表了存在不確定性，人為干擾較多咯！

3.配筋是否有遺漏，縱筋、箍筋是否滿足規范構造要求。一般就是配筋率和鋼筋間距，直徑大小的相關規定

4.短柱箍筋全截面加密
5.柱寬大于200的柱端縱筋間距是否小于200，暗柱基本也按此標準執行。

6.底部加強區、框支墻的水平、豎向鋼筋是否加強

7.外側墻溫度應力較大，應適當增加分布筋，高規7.2.19對頂層剪力墻、周圈剪力墻水平和豎向分布筋配筋率均不應小于0.25%，間距不應大于200mm。

后記：

想法再多，不去實施那都是空想主義。這段時間，糾結、惆悵、失落、亢奮、奮起，心情此起彼伏。需要告誡自己的是，別輕易去想是非，別輕易去輸光陰，別輕易去恨自己。。。留給自己多點時間去看書，去投資自我。
