多重引線標注樣式其包含的對象有：標注箭頭、水平基線、引線或曲線以及文字等內容，多重引線標注的目的是為了更加清楚地表達圖紙上的信息，下面就來講解多重引線標注的用法，歡迎學習。

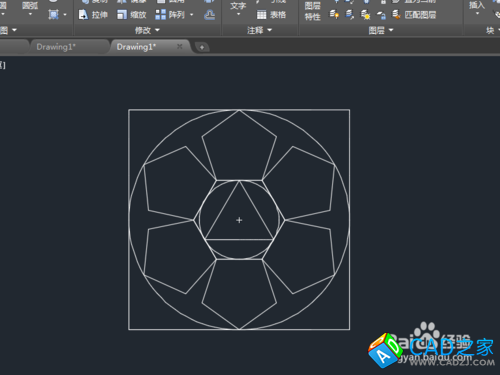

- 由于下圖中，其圖元很多，為了方便看圖者觀察，我們可以使用多重引線標注命令來創建說明文字；
-
-

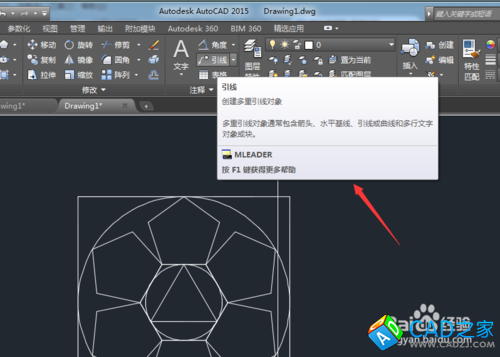

由于多重引線與以往我們所講解的標注樣式有很大不同，你可以先學習下其定義；
-

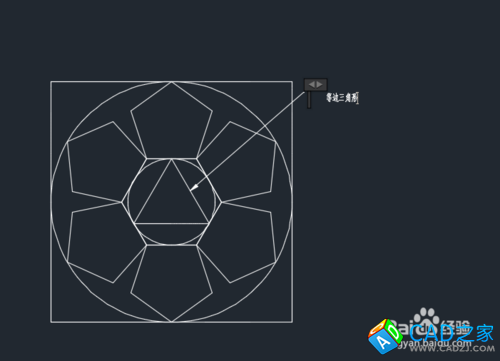

執行引行命令后，輸入第一處說明文字：三角形；
-

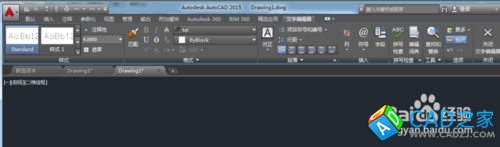

如想更改引線的文字樣式、線型、顏色、對齊方式等信息，可以參考下圖對其進行設置；
-

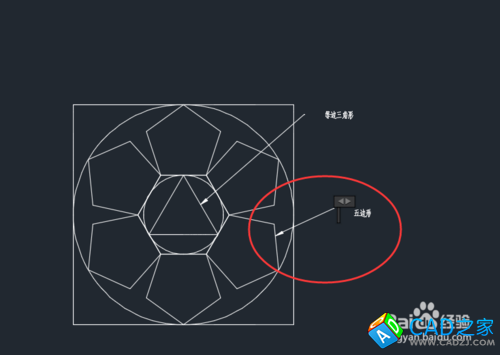

同樣的方法創建第二個五邊形引線；
-

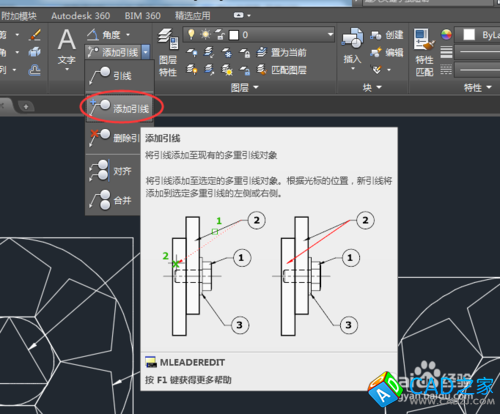

默認情況下，創建出來的引線標注其線較短，可以通過使用添加引線功能，對其進行更改，如圖2；
-

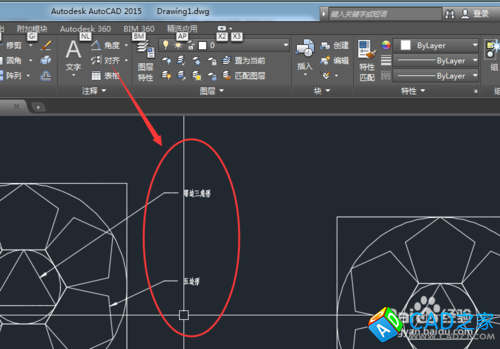

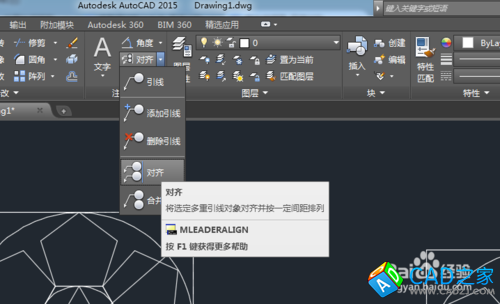

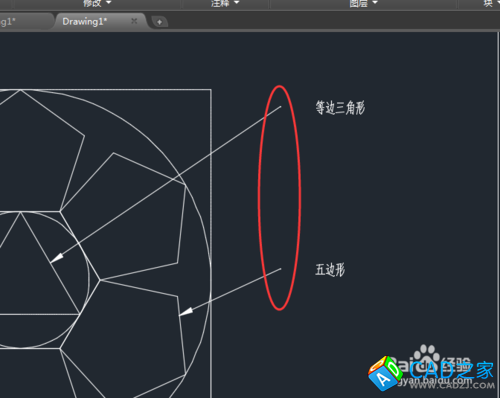

由于我們是隨意標注的引線，其擺放位置不是很規范，可以執行多重引線下的對齊命令，讓兩個引線旋轉的位置一樣，圖1為對齊定義，圖2為執行后的效果。
-
設計技巧：
新手在使用此命令時，往往不能一次成功，注意多嘗試幾次，學會動腦思考，稍加練習就可熟練應用。
