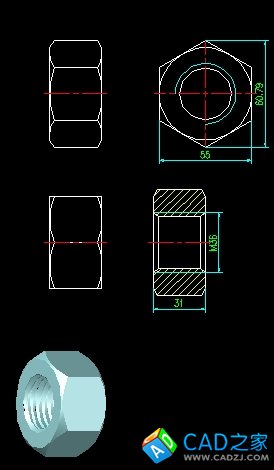

如果是三維圖形,先畫出一個實體和一個孔.這個孔的直徑等于螺紋攻絲前的直徑.然后以這個孔的中心為基準.用建模工具下的"螺旋"畫出螺旋線.并定義螺旋線的底直徑,頂直徑等于螺的公稱直徑,"圈高"等于螺距.螺旋高度約等于攻絲深度.如是通孔螺紋,螺旋高度可以畫長一些無礙.,然后在螺旋線的一端畫出齒形的三角形.面域它.再把這個面域沿螺旋線路徑做掃掠.完成后差集去除材料.就可以做好..如圖可參考..

CAD畫螺紋,是一個很麻煩的事,牽扯到倒角,螺紋起始收尾的處理等細節.根據經驗,可能要試畫多次.

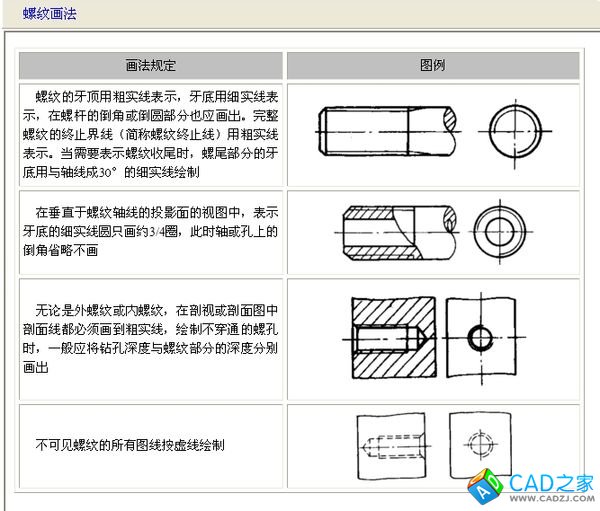

如果是二維圖形,說到螺紋,應該是機械制圖,不必畫出它的實際螺紋形狀.,它的畫法有國家規定的畫法的.給你個截圖,參考一下吧.其中包括螺栓螺柱(外螺紋),螺母,攻絲孔(內螺紋)如圖2
