將Excel表格中的選框在B2格處，在FeatureManager設計樹中點擊草圖1，這時在圖形區域中出現了草圖1中所有標注過的尺寸，在圖形區域雙擊一尺寸，反映在Excel中的如圖5．9所示。

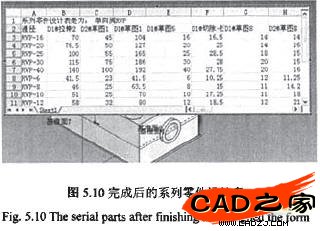

按上述方法在表中第二行填上所有想控制的參數，在第三行都會依次顯示其相關的參數值，即完成了RVPl6控制尺寸的填寫。然后將該單向閥其它的系列尺寸參數值全部填入表中，如圖5．10所示。

當完成向工作表中添加信息后，請?jiān)诒砀裢鈫螕粢詫⑵潢P(guān)閉。此時會顯示一條信息，其中列出所生成的配置。系列零件設計表圖標出現在FeatureManager設計樹中。如圖5．1 1所示。如要顯示配置，請單擊窗口底部的ConfigurationManager標簽。雙擊該配置的名稱，或者用右鍵單擊該名稱并選取顯示配置。

這樣就生成了不同通徑的一系列的單向閥RVP。

在用SolidWorks對零件建模時，一定注意標注一些點、線、面的幾何關系，這樣在之后的零件系列表時，會避免由于一些欠定義而引起的錯誤，這樣反過來再查找錯誤會大大的增加不必要的工作量。

5．3虛擬裝配

把建立好的液壓閥標準件庫放在SolidWorks的安裝文件的data目錄下的designlibrary的文件夾內，這樣就完成了三維元件庫的內嵌功斛[55][56]。

在設計好的閥塊上進行裝配的時候，要調用液壓元件庫的元件的時候，直接點擊SolidWorks的右邊的設計庫的圖標，如圖5．12所示，設計庫里的元件就會在界面的右上角顯示出來，找到建立的液壓元件標準件庫。然后就可以利用SolidWorks的裝配功能調用建立好的三維元件庫中的元件進行虛擬裝配了。
