3．2．2基于特征的SolidWorks API對象

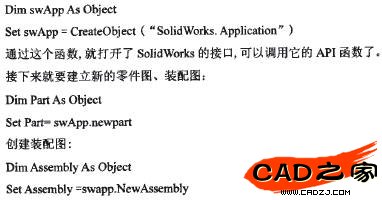

在對SolidWorks進行二次開發時，首先要建立SolidWorks的連接，創建SolidWorks的應用對象：

這兩個函數創建了一個新的工作區，使能夠進行建模和裝配。

“選擇”可以說是在使用SolidWorks時用得最多的一個命令，有很多命令在使用時都要選擇操作對象，通過調用ModelDoc對象中的SelectBylD函數來實現：

ModelDoc．SelectBylD(objectName，objectType，x，y，z)

這個函數在應用時需要輸入五個參數：objectName表示要選擇對象的名稱，該名稱是SolidWorks在創建對象時按先后順序自動命名的，如基準面l、基準面2、Arcl、Line3、D1@草圖1@Partl．SLDPRT：objectType要輸入對象的類型，如PLANE(面)、SKETCHSEGMENT(草圖上的對象如直線、圓弧等)、DIMENSION(尺寸標注)；x，y，Z是平面上任一點的坐標值。

在所選平面上插入草圖，調用ModelDoc中的InscrtSketch函數：

ModelDoc．InsertSketeh()

畫直線調用ModelDoe對象中的CreateLine2函數：

ModelDoc．CreateLine2(xStart,yStart,zStart，xEnd，yEnd，zEnd)[ConstructionGeometry=True]

xStart、yStaa、zStart、rend、yEnd、zEnd分別是直線的起點和終點坐標；ConstruetionGeometry=True時表示畫中心輔助線。

畫矩形調用ModelDoc中的SketchRectangle函數：

Part．SketchRectangle(vall，val2，zl，val3，val4，z2，val5)

vail和val2分別是左上角的X值和Y值，val3和val4分別是右上角的X值和Y值，z1和z2分別是左上角和左下角的Z值。

畫圓調用ModelDoc·對象中的Create Circle2函數：

ModeIDoc．CteateCirele2(xg，yc，zc，xp，yp，zp)

xc、yc、zc、xp、yp、zp分別是圓心和圓上一點的坐標值。

基本實體建模命令：

拉伸調用PanDoc中的FeatureExtrusion函數：

PartDoc．FeatureExtrusion(sd，flip，dir,tl，t2，dl，d2，dchkl，dchk2，ddirl，ddir2，dangl，dang2，offsetReverse1，ffsetReverse2)

sd為TRUE時表示單向拉伸為FALSE時雙向拉伸，以0、l表示；dir為TRUE時表示正向拉伸。為真時有效；dir為TRUE時表示反向拉伸，為真時有效；tl、t2表示終止類型。可取下列值：0(給定深度)、1(貫穿)、2(為貫穿下一個)、3(成形到一頂點)、4(成形到一面)、5(到離指定面指定的距離)、6(兩側對稱)；dl、d2表示拉伸的深度；ddirl、ddir2為TRUE時表示帶拔模角拉伸；dangl、dan92為TRUE時表示向內拔模，為FALSE是向外拔模；offsetRe2verseI，offsetReverse2控制到離指定面指定的距離，在t1、t2為5時有效。其中d2、dchk2、ddir2、dang2、offsetReverse2在雙向拉伸時有效。切除拉伸調用PartDoc中的FeatureCut函數：

Part．FeatureManager．FeatureCut(sd，flip，dir,tl，t2，dl，d2，dchkl，dchk2，ddirl，ddir2，dangl，dan92，off．Revea1，offsetReverse2；keeppieceindex，normalcut)
