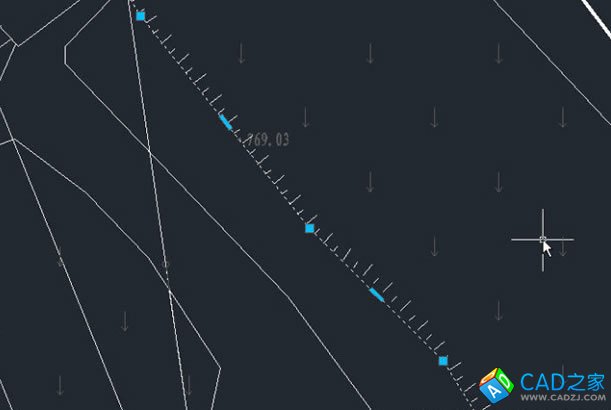

在CAD圖紙中，有時會通過線型來區分線的作用，比如用虛線、點劃線表示一些輔助性的線，在一些專業性圖紙中，還會通過在線上加入一些文字表示線纜或管道，在地形圖中還會用不同的線性來表示不同的材質或地形，例如河岸、陡坎等，如下圖所示。

    這些線由一些重復的單元構成，為了更容易表現這些線型，CAD定義一種文件：線型文件（*.lin）。有了線型文件，我們就不需要去繪制和陣列線型單元了，只需繪制正常的直線、圓、弧等圖形，然后從線型文件中加載并選擇合適的線型就可以了。

       線型文件一個純文本文件，用記事本就可以打開。在線型文件里定義了線型每個單元的形狀，每種線型定義并不復雜，正數表示實線的長度，負數表示空格的寬度，0表示點，復雜線型中會加入由形文件或文字樣式定義的字符或符號形，文字或符號的尺寸、角度可以用參數控制。下面是幾種線型的例子：

*CENTER,Center ____ _ ____ _ ____ _ ____ _ ____ _ ____
A,1.25,-0.25,0.25,-0.25
*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS----GAS---
A,0.5,-0.2,["GAS",STANDARD,S=0.1,U=0.0,X=-0.1,Y=-0.05],-0.25
*HOT_WATER_SUPPLY,Hot water supply ---- HW ---- HW ---- HW ---- HW ---- HW
A,12.7,-5.08,["HW",STANDARD,S=2.54,U=0.0,X=-2.54,Y=-1.27],-5.08
*SCARPLINE1,Scarp line(up)_|__|__|__|__|__|__|__|__|__|__|__|__|__|__|__|__|
A,2,[8,AAA.SHX,Y=1],0.00000000001

線型如何加載？

雖然CAD提供的線型文件里包含幾十種常用線型，但新建文件時默認只有實線（Continues），如果要用其他線型，需要先加載，我們可以直接加載CAD軟件自帶的線型文件中的線型，也可以瀏覽并加載其他線型文件（*.lin）中所包含的線型。

線型的加載方法很簡單，基本操作如下：

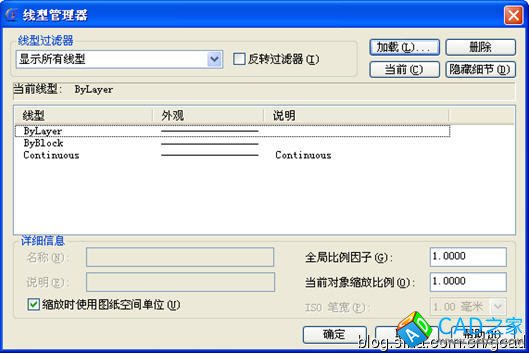

1、  單擊【格式】>【線型】菜單項(或命令行中輸入"Linetype"或在線型下拉列表中選擇“其他”)打開【線型管理器】對話框，如下圖所示。

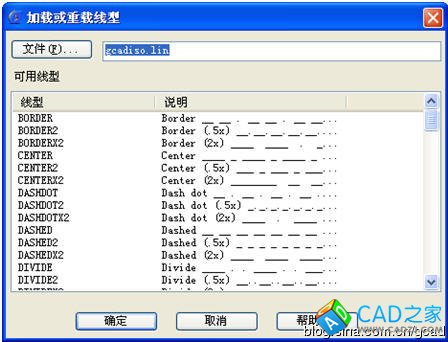

2、  在對話框中點“加載”按鈕，會列出CAD自帶線型文件中所包含的線型，如下圖所示。



如果需要加載其他線型中的線型，只需單擊“文件”按鈕，瀏覽并打開其他線型文件即可。

在線型列表中選擇需要加載的線型，按住CTRL鍵或SHIFT鍵可以一次選擇多種線型，選擇好線型后，點“確定”按鈕就可以將線型加載到線型列表中，如下圖所示。



加載好線型后，可以先畫線，然后在線型列表中選擇需要的線型，也可以實現設置好線型，再繪制線型。

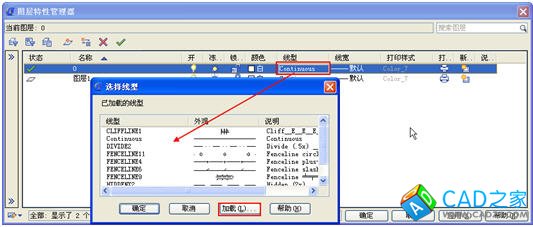

         如果對圖層進行了合理的規劃，相同圖層的圖形使用相同線型的話，可以直接到圖層管理器中給圖層設置好線型，然后所有圖層的線型設置成BYLAYER就可以了。在圖層管理器中可以直接選擇已加載好的線型，也可以直接加載其他線型，如下圖所示。
