AutoCAD自帶的填充圖案不滿足使用時，如何創建自己的填充圖案呢？

   在C:Documents and Settings你的用戶名Application DataAutodeskAutoCAD 版本號R17.1chsSupport路徑里（如果是Windows 7，路徑是C:用戶你的用戶名AppDataRoamingAutodeskAutoCAD 版本號R17.1chsSupport）新建一個文本文件并將它打開，在文本文件里輸入填充圖案的定義，保存后將該文本文件改成便于記憶的文件名，擴展名一定要是“pat”。

   填充圖案定義的第一行是圖案名稱和說明，以“*”號開頭，名稱與說明之間用英文逗號隔開，說明允許省略。
   從第二行開始是若干行組成圖案的直線段或點的定義，AutoCAD的填充圖案只能由直線段或點構成，即便是曲線，也必須用直線段擬合而成，直線段或點的定義格式如下：

       默認角度,基點X坐標,基點Y坐標,X偏移,Y偏移,劃線長度,間隔,劃線長度,間隔……

   其中Y偏移不允許為零，劃線長度和間隔可以是1個或多個，劃線長度如果是零，表示畫一個點，間隔用負數表示。如果省略了劃線長度和間隔，則圖案由直線組成。

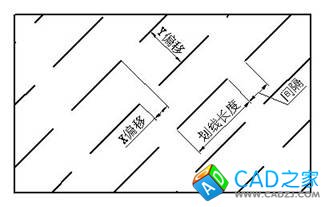

   下圖對X偏移、Y偏移、劃線長度、間隔的含義進行了說明。AutoCAD在填充區域里先沿著旋轉了默認角度的X方向按照劃線長度和間隔距離循環重復，畫出這條線，再間隔Y偏移復制這條線，直至充滿整個填充區域。如果還有其它定義行，也遵循此過程畫出。

   上圖里的填充圖案定義如下：

      *實例1,此圖案為一例子
      45,0,0,2,5,10,-4

   定義文件里可以添加用英文分號開頭的注釋。

   如果填充圖案的定義是這樣的：

      *實例2
      45,0,0,2,5,10,-4,.25,-4  ;定義了一條點劃線
      45,3.536,0,0,5  ;定義了一條直線

   其中定義的第二行里沒有劃線長度和間隔，因此是定義了一條直線?；cX坐標為3.536，保證了兩條線均勻相間。3.536是這樣算出來的，上一條定義的點劃線的X偏移（也就是兩條點劃線之間的距離）是5，要使實線正好在點劃線當中，實線的基點應該是

   填充后的圖案如下：

   如果要創建如下所示的填充圖案：

   經過分析，這個圖案可以由兩條線組成，其中一條是正方形的上邊和下邊，要水平畫，默認角度為0，劃線長度為5，間隔距離也是5，每次復制沿著線的Y方向偏移5。另一條是正方形的左邊和右邊，要豎直畫，也就是默認角度為90，劃線長度為5，間隔距離也是5，每次復制也是沿著線的Y方向偏移5（注意，是線的Y方向，不是模型空間的Y方向）。因此圖案的定義是：

      *小方塊
      0, 0, 0, 0, 5, 5, -5
      90, 0, 0, 0, 5, 5, -5

   下面這個圖案由于間隔與邊長不相等就要復雜一些，圖案里正方形的上邊和下邊不能合用一條線定義，同樣左邊和右邊也不能合用一條線定義。

    該圖案的定義是這樣的：

      *間距不等的小方塊
      0,0,0,0,13,5,-3   ;下邊
      0,0,5,0,13,5,-3   ;上邊
      90,0,0,0,8,5,-8   ;左邊
      90,5,0,0,8,5,-8   ;右邊

    圖案里如果有曲線，也都是由直線段擬合而成，因此定義將非常復雜，例如下面的木紋斷面圖案。

    創建的圖案文件里的每一行都要以回車結尾，往往最后一行容易忽略這一點，千萬注意，否則使用的時候會提示出錯。

    一個圖案文件里可以只定義一個圖案，也可以定義多個圖案。可以打開C:Documents and Settings你的用戶名Application DataAutodeskAutoCAD 版本號R17.1chsSupport路徑里（如果是Windows 7，路徑是C:用戶你的用戶名AppDataRoamingAutodeskAutoCAD 版本號R17.1chsSupport）里的自帶的預定義填充圖案acadiso.pat文件看看，里面就定義了許多個填充圖案。#p#分頁標題#e#

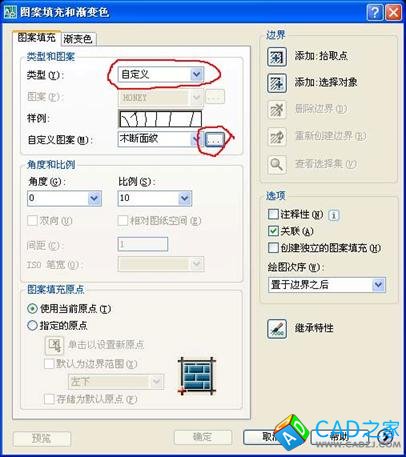

    要使用自己創建的填充圖案很簡單，在AutoCAD里運行“bhatch”命令后在對話框窗口里的“類型”下拉列表里選“自定義”，再點擊“自定義圖案”右側帶三個點的按鈕，就可以找到你創建的填充圖案文件了。

    另外說一下，網上可以找到一款名叫Yqmkpat的免費軟件，能夠將畫成的圖形自動轉換生成填充圖案文件，十分好用。
