網上看到不少人問與線寬相關的問題，例如：
- 我明明設置了線寬，怎么畫出來的仍是細線？
- 線寬設置成0.09和0.25的線怎么看上去一樣細啊？
- 線寬設置了沒看到效果，這樣能正常打印嗎？
首先來回答這幾個問題：
之所以設置了線寬后畫的仍是細線，是因為沒有打開“線寬”顯示。只需在CAD底部狀態按下“線寬”按鈕（高版本使用了圖形按鈕
），就可以顯示線寬了。
線寬要正常打印，不僅要正確設置線寬，最重要的時候是打印的時候合理設置打印樣式表（CTB），相關文章：
線寬的作用：控制打印
線寬是CAD圖形的一個基本屬性，可以通過圖層來進行設置，也可以直接選擇對象單獨設置線寬。
標準的線寬有0.05、0.09、0.13、0.15、0.18、0.20、0.25、0.30、0.35、0.40、0.50、0.53、0.60、0.70、0.80、0.90、1.00、1.06、1.20、1.40、1.58、2.00、2.11。在看到這些數值的時候首先要注意，他們是有單位的，單位是毫米（mm）。當然線寬的單位還可以設置成英寸（in），如果設置成英寸，就會是0.039”、0.042”、0.047”等一系列數值了。
CAD圖紙通常不設置單位，當然也可以設置成各種不同單位。總之，CAD圖紙的單位是變化的，可以一個單位表示1毫米，也可以表示1米、1英寸；而且有些設計人員并不按1:1的尺寸繪圖；打印時也會根據圖形和紙張大小選擇不同的打印比例，如1：1、1:100、1:200。無論圖形的單位和比例如何設置，“線寬”的單位始終是不變的，線寬是圖形對象的一個基本屬性，但不是一個幾何屬性，也就是說線寬設置并不能改變圖形的外觀和形狀。
線寬的主要作用就是控制打印，也就是說線寬就是用來控制圖形在打印時線條的寬度，無論你的圖形尺寸多大，按1:1還是1:100打印，如果線寬設置成0.2，打印出來線條的寬度都是0.2mm。
圖形窗口中顯示的線寬只是示意性質，并不是精確顯示。
由于圖形尺寸不同，有的圖紙在1:1的情況下只能打滿A4紙張，有的圖紙在1:1000的情況下還需要打印成A0加長的圖紙，在視圖中顯示的線寬是無法準確表現最終打印時的線寬效果的，即使是在布局空間設置并顯示頁面設置（設置好紙張和打印比例），似乎線寬可以縮放時也是如此，在CAD圖形窗口中顯示的線寬都是示意性質的，只是讓大家可以區分線的粗細，檢查一下線寬的設置。在打印預覽的時候顯示的線寬是比較精確的，如果對線寬設置不放心的話，可以在打印預覽的時候放大看一下。
為什么默認不顯示線寬？因為顯示線寬會影響性能。
由于顯示線寬，圖形顯示會更復雜，會影響CAD的性能，尤其是圖形復雜的時候會比較明顯，因此CAD默認狀態下是不顯示線寬的。
畫圖的時候是否一定要先設置好線寬才能正常打印？
一些簡單的機械圖紙，只分簡單的幾個圖層，會利用圖層來區分粗細線，在一些復雜的建筑或地形圖中一般很少設置線寬，通常不同圖層設置成不同顏色，在打印輸出時直接利用打印樣式表（CTB）文件按顏色來設置輸出線寬。在畫圖是否設置線寬取決于你計劃用什么方式來控制打印，而不是必須的。
默認（default）線寬的值是多少？

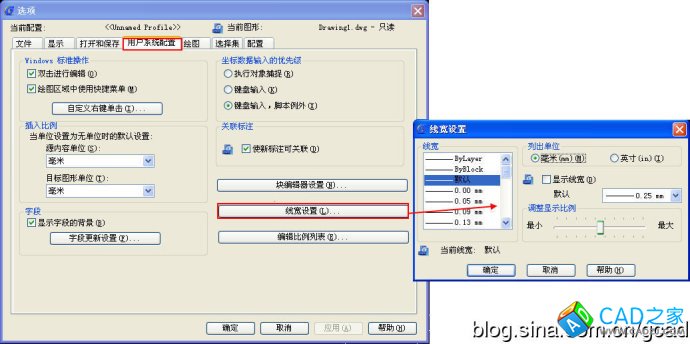

線寬的默認值是0.25mm，但這個數值是可以設置的。輸入OP命令，在“選項”對話框中單擊“用戶系統設置”選項卡，單擊“線寬設置”，可以打開“線寬設置”對話框，如下圖所示。
在對話框中，我們可以設置默認線寬，可以調整線寬的列出單位是毫米還是英寸，還可以調整線寬在圖形窗口中的顯示比例（這也是為什么說圖形窗口中顯示的線寬不精確的原因，因為顯示效果是可以調整的）。
線寬和多段線的寬度有什么不同？
上面我們已經說了“線寬”是跟圖形尺寸、打印比例沒有關系的，而多段線線寬是一個幾何屬性，是和實際的繪圖比例、打印比例是有關系的，例如我們要將多段線打印成0.3mm,繪圖是以1:1繪圖，單位為毫米，打印比例是1:100，那在繪制多段線的時候寬度就要設置成0.3X100=30。
線寬應該怎么設置比較合理？
這個問題我真沒法給出準確的答案，不同行業甚至不同的單位要求可能都不同。如果你是搞機械設置的，建議你裝一款機械軟件，例如浩辰CAD機械，里面已經將圖層、線寬設置好了，你只需要把圖形繪制到相應的圖層上就好了。建筑軟件會設置默認圖層、顏色，通常不會設置線寬，那打印樣式表（CTB）文件就很重要了，很多設計單位會統一使用一個CTB文件，自己就不需要設置了。
原想著這個問題的回答很簡單，但仔細想想，相關的知識還真不少，不妨跟大家分享一下，希望能對大家有幫助。
