墻上的有個二孔和三孔的電源插座很常用,這樣的插座設計起來也很方便的。

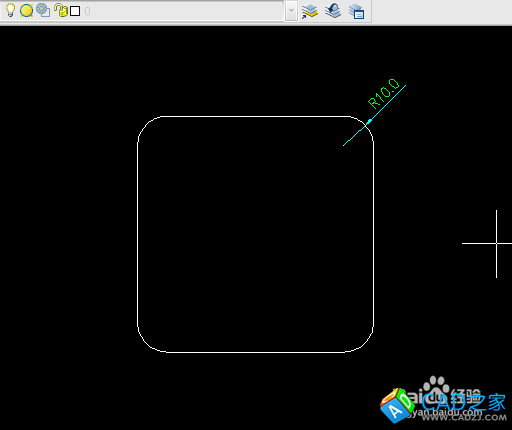

1. 畫一個80mmx80mm的正方形,然后用f命令把四個角都倒半徑為10mm的圓角。

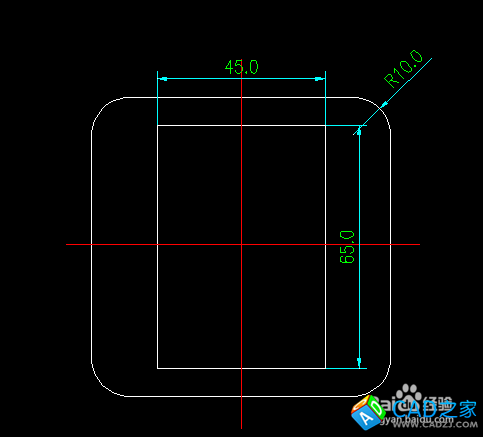

2. 在步驟1的圖中畫一個45mmx65mm的矩形,沿著圖一的中心放置,如圖。



3. 二眼插孔的畫法:

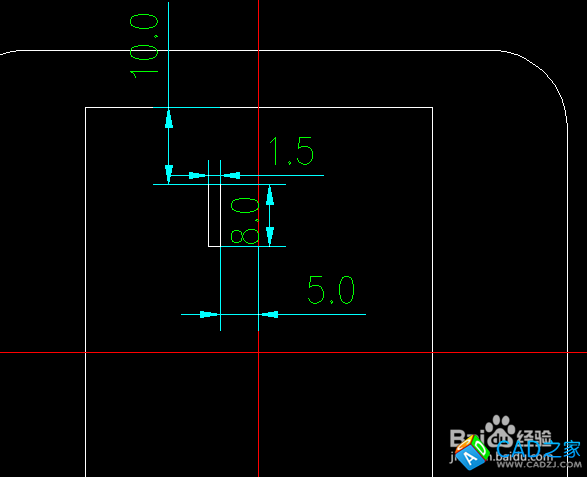

   1、先畫一個1.5x8的矩形,按照如圖所示的距離布置。

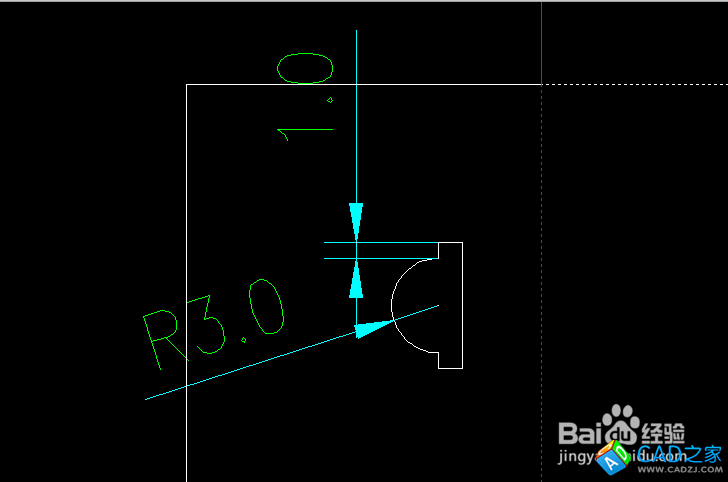

   2、然后沿著矩形上端向下1mm的位置為端點,畫一個半圓,半徑為3mm,然后把圓與矩形中間的重合部分刪除。

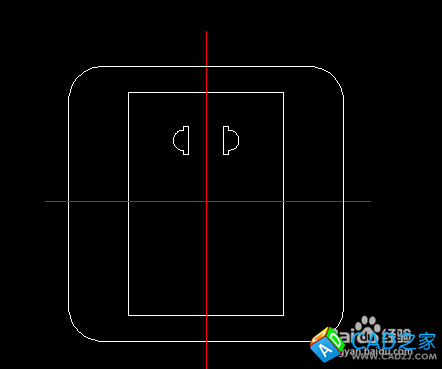

   3、用鏡像mi,就可以鏡像出另一邊的孔。



4. 三眼插孔的畫法:

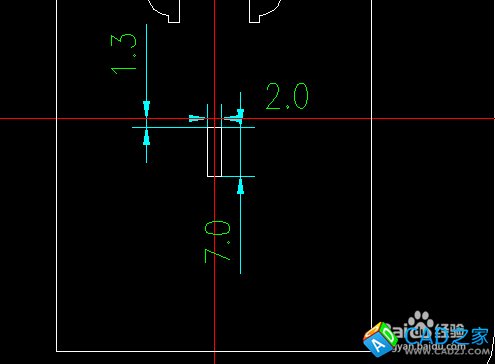

   1、先畫一個2x7的矩形,按照如圖所示的距離布置。

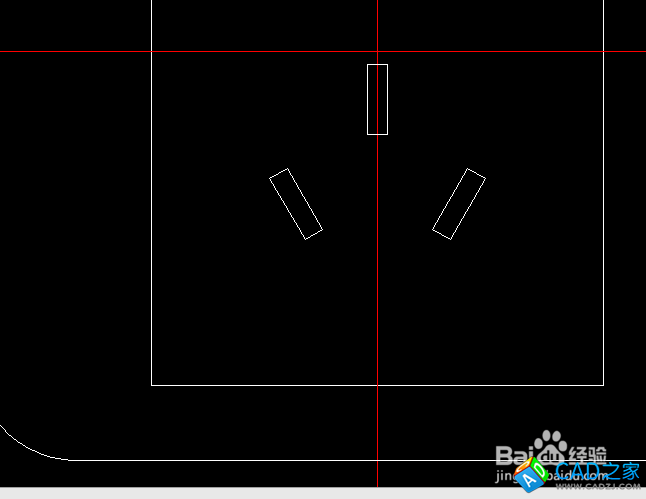

   2、把矩形復制一個,然后按照如圖所示的 位置布置,利用旋轉命令ro進行30°旋轉。



   3、用鏡像mi,就可以鏡像出第三個孔。

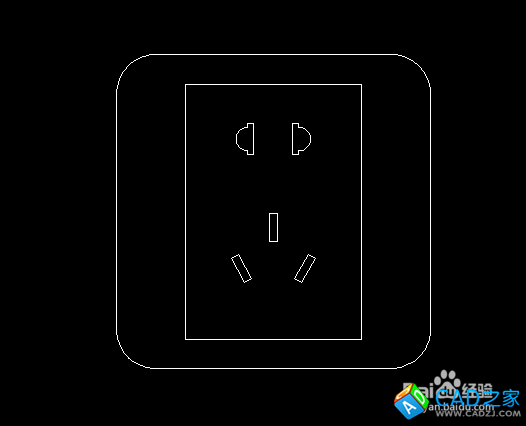

5. 最終的效果圖。
