下面以一個住宅建筑為例，CAD暖通軟件進行模擬計算分析，解決該住宅建筑在暖通設計中遇到的一些問題，并科學闡述一下住宅建筑負荷計算。

一、計算條件

　　工程的建筑例如下，計算圖中建筑的臥室負荷。

　　建筑所在地：北京；層數：10層；層高：3m；外墻構造：混凝土外墻，傳熱系數0.6W/㎡?℃；外窗構造：傳熱系數2.8W/㎡?℃；內墻構造：加氣混凝土內墻，傳熱系數1.37 W/㎡?℃；臥室為1層房間，采暖溫度20℃，房間面積10.9㎡，具有寬度3.9m西外墻、寬度2.25m北外墻、寬度0.6m東外墻、寬度0.85m北外墻、寬度1.5m、高度2m的北外窗、寬度4.2m內墻。

圖1

　　1．負荷計算所需參數的錄入

　　1)啟動負荷計算

　　啟動CAD暖通軟件，進入CAD暖通窗口主界面。選擇【負荷計算】。

　　2)輸入基本信息

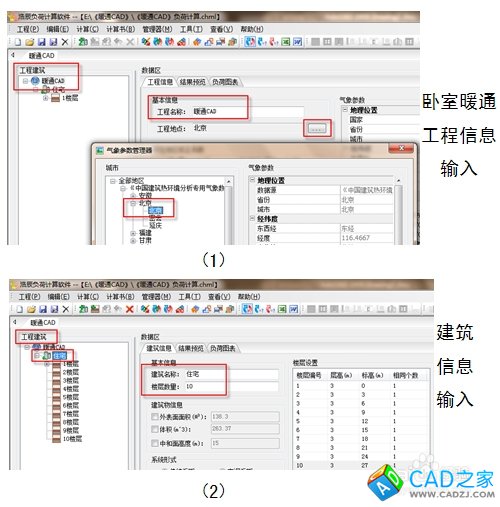

　　選擇【工程建筑】中的藍色圖標，在右側【數據區】輸入“暖通CAD”，選擇工程地點“北京”。其次，選擇【工程建筑】中的綠色圖標，在右側【數據區】輸入建筑名稱，樓層數量以及樓層高度、系統形式等參數，見圖2。

圖2

　　3)輸入房間信息與外墻信息

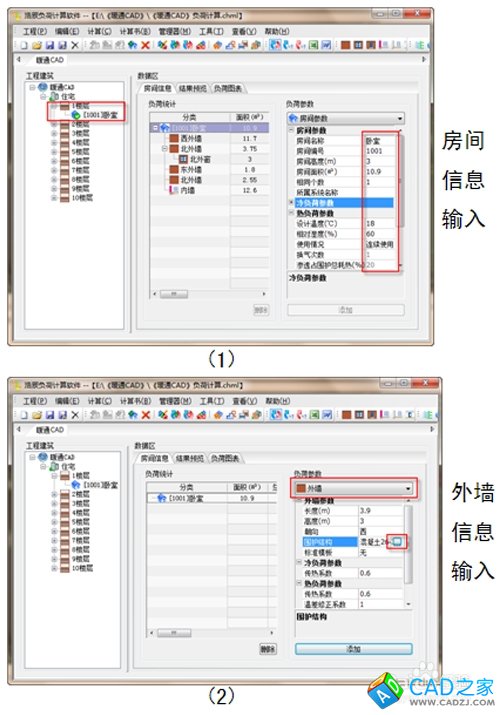

　　依次展開【工程建筑欄】的建筑、樓層，點擊[1001]臥室，在右側【負荷參數】錄入計算參數。選擇【外墻】，然后在外墻輸入計算數據，點擊添加完成，見圖3。

圖3

　　4)輸入外窗信息與內墻信息

　　選擇【北外墻】-【外窗】，輸入外窗計算參數后點擊【添加】，見圖4（1）。

　　選擇【內墻】，輸入計算數據后點擊【添加】，見圖4（2）。

圖4

　　5)房間負荷統計

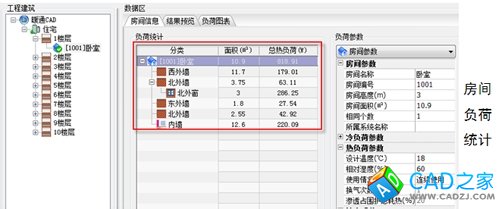

　　輸入以上信息后，在【負荷統計】窗口看到外墻、外窗、內墻的熱負荷，以及臥室的總熱負荷結果。見圖5。

圖5

二、批量編輯與批量修改

　　1)批量復制與批量修改

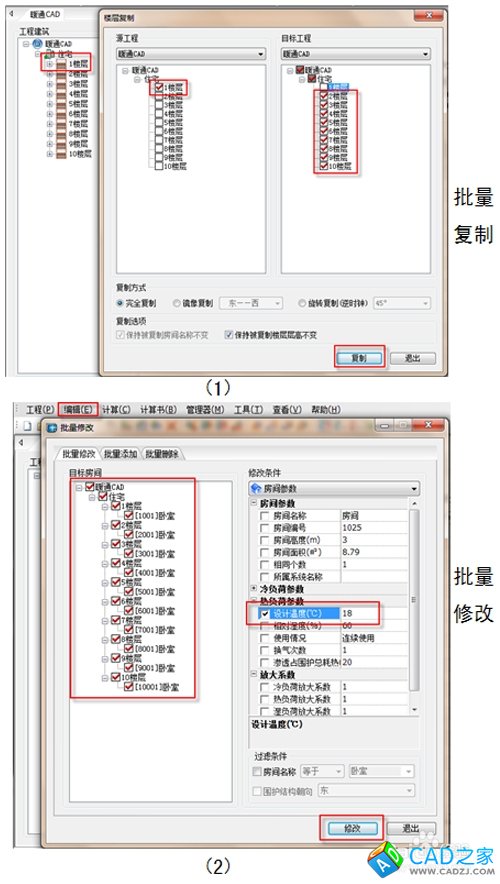

　　以臥室負荷計算為例，右鍵點擊1樓層，選擇高級復制，選擇目標工程的2~10樓層，依次點擊復制、確定、退出，這樣就實現參數共享。

　　以臥室負荷計算為例，打開【批量修改】，左側勾選所有房間，右側勾選設計溫度，輸入新的溫度參數后，依次點擊修改、確定、退出，這樣就實現參數修改，見圖6。

圖6

三、保存文件與輸出計算結果

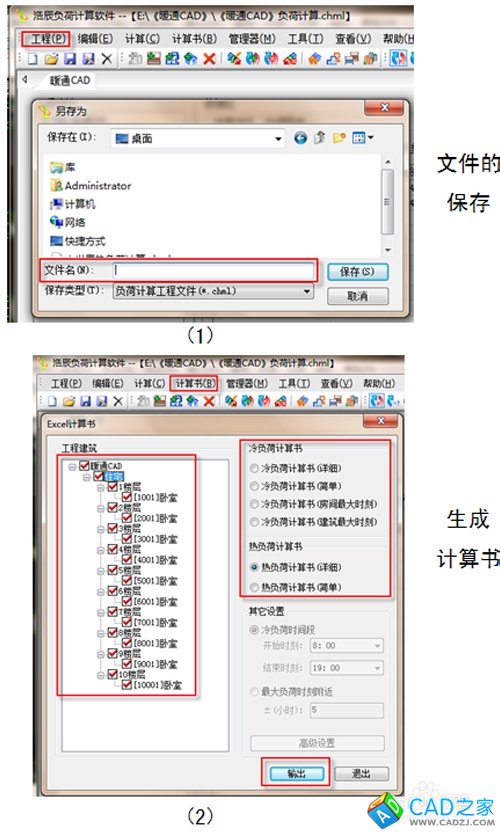

　　1)點擊【工程菜單】保存，選擇保存文件的位置，輸入文件名稱。

　　2)【負荷計算】完成，點擊計算書菜單，生成Excel或Word格式計算書，且可以選擇計算書形式、控制計算書中需要顯示的內容，見圖7。

圖7

　　隨著計算機軟件技術的不斷發展，CAD暖通軟件在穩定性、兼容性、運行速度等方面擁有核心競爭優勢，越來越廣泛的應用到建筑工程領域。
