此篇適用于初學者，CAD高手可以忽略！

框選就是用按住鼠標左鍵拖動一個矩形區域來選擇對象。點選和框選無需輸入任何參數，無疑是CAD中最方便和使用最多的選擇方式。為了充分利用框選，CAD將從右往左和從左往右框選分別對應了選擇的兩個選項：窗口模式（Window）和交叉（窗交）模式（Crossing）。

在CAD中從左往右框選是窗口模式，圖形所有頂點和邊界完全在矩形選框范圍內才會被選中；從右往左框選是交叉模式，圖形有任意一個頂點和一條邊界在矩形選框范圍內就會被選中。

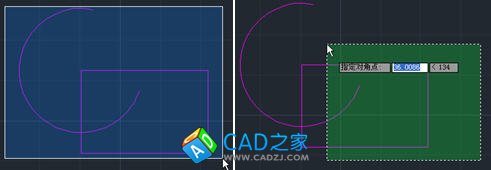

CAD中對這兩種模式有非常明顯的提示，首先，窗口框選的邊界是實線，交叉框選的邊界是虛線；在CAD高版本加上了顏色區別，窗口選框?yàn)樗{(lán)色，交叉選框?yàn)榫G色，如下圖所示。

這種提示對于初學者來說還是有必要的，通過顏色可以明確告訴使用者這兩種方式是不一樣的。但對于熟練使用CAD的用戶比較多余，可以設置為不顯示顏色。

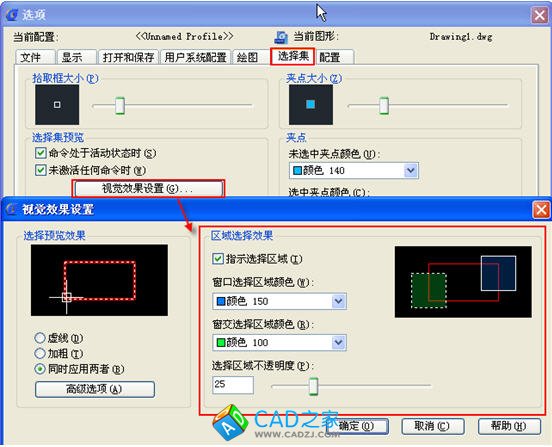

要設置的話，在“選項”對話框的“選擇集”選項卡中點“視覺效果設置”按鈕，取消“指示選擇區域”。如下圖所示。



窗口選擇和交叉選擇分別使用不同的情況，用過一段時間就慢慢能體會到了。窗口選擇的好處是可以避免意外選中周期的圖形，交叉選擇的好處是只用拉一個很小的選框就可以將圖形選中。

CAD默認是打開累加選擇的，因此我們可以通過多次框選來累加選擇對象。此外，當我們想從一框選的圖形中清楚一些圖形時，可以按住SHIFT鍵再框選這些圖形。

框選幾乎時時刻刻都在用，只要用上幾天CAD，上面寫的這些就不能算技巧了！

以上內容適用于AUTOCAD以及浩辰CAD等類似的CAD軟件。
