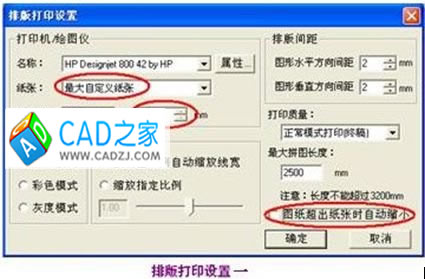

1.首先請創建一個新的拼圖打印文件。在排版拼圖打印設置對話框設置拼圖寬度、色彩模式和排版間距等。如下圖所示：

打印機硬件設置：當使用繪圖儀進行卷筒紙拼圖輸出時，請注意設置繪圖儀正確的紙張寬度?？梢栽诩垙堫愋椭羞x擇“最大自定義紙張”項，這時系統將測出繪圖儀支持的最大紙張大小，然后再手工設置卷筒紙的寬度。

例如，某單位要用HP Desiget 800 42 Color型號的繪圖儀在A0幅面的卷筒紙上拼圖打印，我們在打印機/繪圖儀的名稱中選用HP Desiget 800 42 Color打印機，再選用最大自定義紙張類型，輸入拼圖紙張的長和寬：2500*900mm。如“排版打印設置一”所示。

2.dwg文件的打印設置

在AutoCAD自帶的批處理打印程序batchplt.exe里，我們依然需要對每張打印文件進行頁面設置或布局設置，如：設置*.dwg、*.dxf圖幅的大小和比例等，其打印區域和打印屬性才能被識別。在添加設計圖紙前，我們先進行一下dwg文件的打印設置：拼圖打印中心能根據dwg文件裝訂邊的頁邊距智能地識別出dwg類文件的標準圖紙或加長圖紙幅面以及圖紙比例。以“構成圖框的最小線段長度”過濾有可能被誤識別的其他線框。例如一張A0幅面、圖紙比例為1:50的機械圖紙，其裝訂邊頁邊距是25mm，則設置圖紙頁邊距為25，其圖幅和比例就能被準確識別了。如下圖：

注：第一步和第二步設置步驟只需在創建第一個拼圖文件時須仔細考慮后設置，該設置可以保存，不需要每次設置的。

3.添加設計圖紙

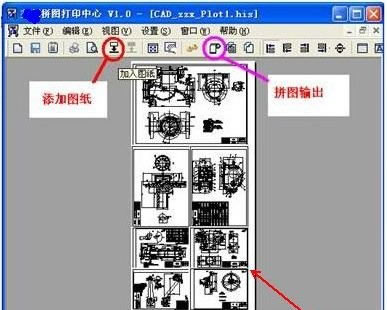

點編輯菜單中的“添加圖紙”或工具條中的“添加圖紙”按鈕，彈出打開文件對話框，選擇需要輸出的圖形文件?？牲c選或拉框選擇，選擇方法同Windows操作類似。所選圖形文件添加到當前拼圖文件中。如下圖：

4.拼圖打印輸出

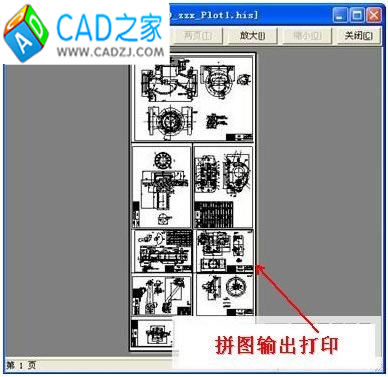

OK，現在直接點打印預覽看看效果吧，是不是與拼圖效果一樣？完成CAD拼圖打印，如下圖所示：
