CAD中矩形陣列、圓角和倒角命令的使用

時間:2012-05-08 10:23:50 來源:未知

實例2繪制電話機

　　step1創建新圖形文件

　　(1)啟動autocad系統，以“acadiso.dwt”為模板建立新的圖形文件。

　　step2繪制基本輪廓

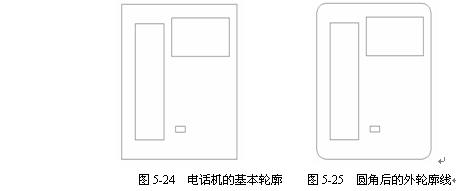

　　(1)使用“rectangle”命令，在點(10,10)～(70，90)、(17,20)～(32,80)、(36,63)～(66，83)和(38,24)～(43，27)之間分別繪制4個矩形作為基本輪廓線，如圖5-24所示。

　　step3修改輪廓線

　　(1)?現在使用“fillet”命令，將矩形的四個角改為圓弧狀。選擇“modify(修改)”工具欄中圖標，并根據提示進行如下操作：

　　command:_fillet

　　currentsettings:mode=trim,radius=0.0000

　　selectfirstobjector[polyline/radius/trim]:renter

　　//選擇“radius”選項指定圓角的半徑

　　specifyfilletradius<0.0000>:5enter

　　//指定圓角的半徑為5

　　selectfirstobjector[polyline/radius/trim]:penter

　　//選擇“polyline”選項指定進行圓角操作的多段線

　　select2dpolyline:4lineswerefilleted

　　//選擇圖5-24中最外面的矩形

　　修改的結果見圖5-25。

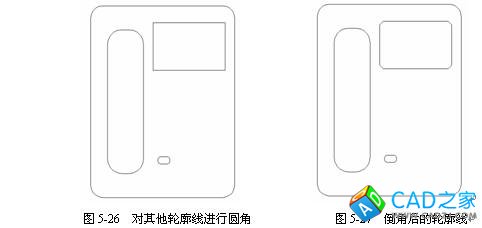

　　(2)同上一步的操作過程一樣，再調用“fillet”命令，以6為半徑對圖形內左側的矩形進行圓角操作;以1為半徑對圖形中最小的矩形進行圓角操作。結果如圖5-26所示。

　　(3)?最后使用“chamfer”命令，將右上方的矩形的四個角改為折線。選擇“modify(修改)”工具欄中圖標，并根據提示進行如下操作：

　　command:_chamfer

　　(trimmode)currentchamferdist1=0.0000,dist2=0.0000

　　selectfirstlineor[polyline/distance/angle/trim/method]:denter

　　//選擇“distance”選項指定倒角的距離

　　specifyfirstchamferdistance<0.0000>:1.5enter

　　//指定倒角的距離1為1.5

　　specifysecondchamferdistance<0.0000>:1.5enter

　　//指定倒角的距離2為1.5

　　selectfirstlineor[polyline/distance/angle/trim/method]:penter

　　//選擇“polyline”選項指定進行倒角操作的多段線

　　select2dpolyline:

　　4lineswerechamfered

　　//選擇圖5-24中右上角的矩形

　　倒角操作的結果見圖5-27。

　　step4創建電話按鍵和連線

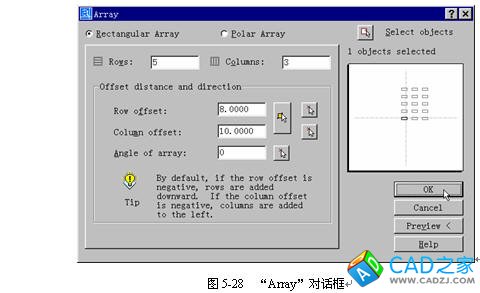

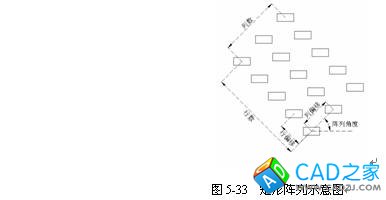

　　(1)首先利用已創建的按鍵來生成其他按鍵。選擇“modify(修改)”工具欄中圖標，系統將彈出“array(陣列)”對話框，如圖5-28所示。在該對話框中，進行如下設置：

　　?單擊圖標，在繪圖區選擇最小的矩形為陣列的對象，然后回車返回“array(陣列)”對話框。此時該圖標下提示“1objectsselected(1個對象被選擇)”。

　　?選擇“rectangulararray(矩形陣列)”。

　　?在“rows(行)”編輯框中的輸入5。在“columns(列)”編輯框中的輸入3。

　　?在“rowoffset(行偏移)”編輯框中的輸入8。

　　?在“columnoffset(列偏移)”編輯框中的輸入10。

　　?確定“angleofarray(陣列角度)”編輯框中為0。

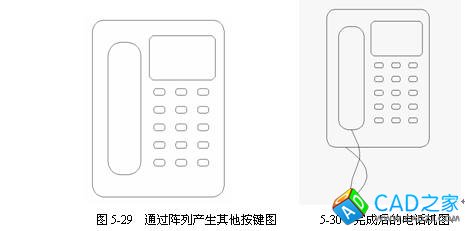

　　完成上述設置后，單擊按鈕結束陣列命令。繪制結果如圖5-29所示。

　　(2)最后調用“spline”命令，將話筒與主機聯結起來，如圖5-30所示。

　　step5保存文件

　　(1)以“exam5-2”為名保存該圖形文件。

　　實例說明

　　1.“fillet”命令用來創建圓角，可以通過一個指定半徑的圓弧來光滑地連接兩個對象。可以進行圓角處理的對象包括直線、多段線的直線段、樣條曲線、構造線、射線、圓、圓弧和橢圓等。其中，直線、構造線和射線在相互平行時也可進行圓角。在autocad中也可以為所有真實(三維)實體創建圓角，參見第22章。該命令的調用方式為：

　　工具欄：“modify(修改)”→

　　菜單：【modify(修改)】→【fillet(圓角)】

　　命令行：fillet(或別名f)

　　調用該命令后，系統首先顯示“fillet”命令的當前設置，并提示用戶選擇進行圓角操作的對象：

　　currentsettings:mode=trim,radius=0.0000

　　selectfirstobjector[polyline/radius/trim]:

　　selectsecondobject:

　　此外，用戶也可選擇如下選項：

　　(1)“polyline(多段線)”：選擇該選項后，系統提示用戶指定二維多段線，并在二維多段線中兩條線段相交的每個頂點處插入圓角弧。

　　select2dpolyline:

　　(2)“radius(半徑)”：指定圓角的半徑，系統提示如下：

　　specifyfilletradius<0.0000>:

　　(3)“trim(修剪)”：指定進行圓角操作時是否使用修剪模式，系統提示如下：

　　entertrimmodeoption[trim/notrim]:

　　其中“trim(修剪)”選項可以自動修剪進行圓角的對象，使之延伸到圓角的端點。而使用“notrim(不修剪)”選項則不進行修剪。兩種模式的比較如圖5-31所示。

　　說明使用“fillet”命令時必須先啟動命令，后選擇要編輯的對象;啟動該命令時已選擇的對象將自動取消選擇狀態。

　　注意如果要進行圓角的兩個對象都位于同一圖層，那么圓角線將位于該圖層。否則，圓角線將位于當前圖層中。此規則同樣適用于圓角顏色、線型和線寬。

　　專家指點系統變量trimmode控制圓角和倒角的修剪模式，如果取值為1(缺省值)，則使用修剪模式;如果取值為0則不修剪。

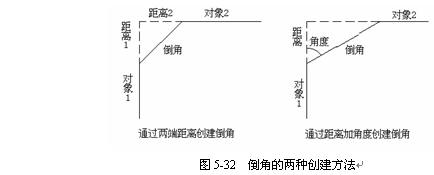

　　2.“chamfer”命令用來創建倒角，即將兩個非平行的對象，通過延伸或修剪使它們相交或利用斜線連接。用戶可使用兩種方法來創建倒角，一種是指定倒角兩端的距離;另一種是指定一端的距離和倒角的角度，如圖5-32所示。該命令的用法與“fillet”命令類似。其調用方式為：

　　工具欄：“modify(修改)”→
