AutoCAD是目前機械、建筑領域應用最廣泛的計算機繪圖軟件之一,具有比較全面的繪制圖形和編輯圖形的功能。雖然隨著大量三維繪圖軟件的出現,CAD繪制二維圖形的設計方式將被逐漸取代;但是,CAD的二維正等軸測圖富有立體感,能夠幫助人們提高空間想象能力,建立三維的思考和視覺習慣;其繪制過程相對三維圖形需要UCS系統和三維操作命令的繪制過程。卻顯得更方便和簡潔。因此，在產品設計時還常常借助CAD正等軸測圖來說明設計對象的立體結構。

　　圖1

　　1 基本知識

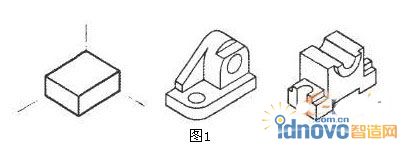

　　AutoCAD正等軸測圖是一種非三維的立體投影圖，簡單地說，就是用二維平面圖形來表達三維立體結構。在這種投影圖中能同時反映長、寬、高等3個方向形狀的平面投影，在產品說明書中或作產品介紹時經常用到。如圖1所示，正等軸測圖的三個軸測軸分別稱為X1、Y1、Z1，各軸間角均為120度，各軸向變形系數均為1。

　　三維空間中，一個零件有三個可見投影面，即工件的上表面、左表面和有表面。分別稱為上軸測面、左軸測面和右軸測面。繪制正等軸測圖時，將這三個方向的可見面作為繪制正等軸測網的基準平面。

　　2 捕捉設置

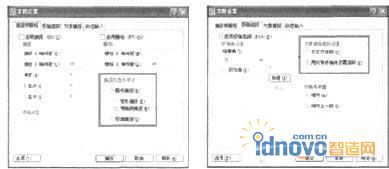

　　為了繪制AutoCAD正等軸測圖，首先需要激活軸測投影模式。方法如下：在“草圖設置”對話框中，將“捕捉和柵格”標簽中的“捕捉類型和樣式”設為“等軸測捕捉”;將“極軸追蹤”標簽中的“增量角”設為30度。將“對象捕捉追蹤設置”設置為“用所有極軸角設置追蹤”。設置完成之后，在軸測投影模式下，X、Y、Z軸是按相對水平位置30°、150°、90°分布的。如圖2、圖3所示。

　　圖2                                                圖3

　　3 作圖面的切換

　　在繪圖過程中需要根據作圖表面，選擇作圖等軸測面。例如，要在上表面繪制一個直徑為4mm的圓，則：首先需要按F5鍵切換作圖面至上軸測面。可用F5鍵或Ctrl+E依次切換上軸測面、左軸測面、右軸測面等三個軸測面，進行繪圖軸測面的轉換。

　　4 繪圖指導

　　4.1 線性尺寸的繪制方法

　　在正等軸測模式下，各軸向變形系數均為1，因此所有平行于軸測軸的尺寸長度等于實長，而不平行與軸測軸的其它線.則需要先確定直線的兩個端點位置，再連線。注意：在軸測面內繪制平行線，不能用偏移命令畫平行線，而是用復制命令COPY或OFFSET中的“T”選項獲得平行線。

　　一般情況下，啟用“正交”模式繪制線性尺寸會比較方便。

　　4.2 圓、圓弧的繪制方法

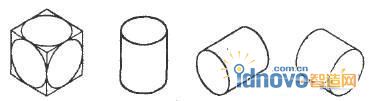

　　如圖4所示，圓的立體投影圖是橢圓，在上軸測面、左軸測面和右軸測面的圓的投影圖形是不相同的。繪制圓的時候，首先按F5鍵或Ctrl+E，將作圖面切換至與圓所在的平面對應的軸測面;再使用畫“橢圓”的工具，選擇“等軸測圓(1)”選項，指定圓心和半徑，即可繪制出不同方向的投影圓。

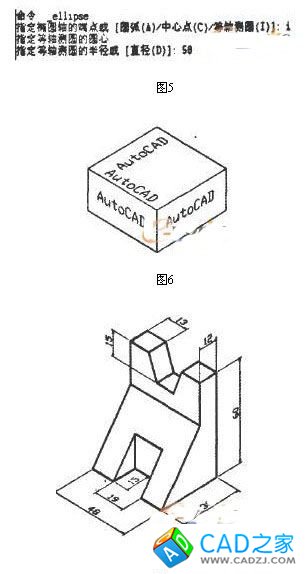

　　如圖5所示。圓弧由圓修剪后得到。“倒圓角”命令在軸測圖中不可用，繪制過渡圓弧時需要在相應的投影面畫一個完整的橢圓，再使用修剪工具修剪得到過渡圓弧。

　　圖4

　　4.3文本的書寫方法

　　各個軸測面中的文本必須隨著軸測軸的方向，傾斜一定的角度。只有這樣，書寫的文本看起來才像是在該軸測面內，具有視覺上的立體感。具體方法是：在“格式”菜單選擇“文字樣式”命令，設置文字的傾斜角度。建議分別新建兩個文字樣式：“樣式1”設置文字的傾斜角為30°，“樣式2”設置文字的傾斜角為-300。

　　如圖6所示。各軸測面上的文本的設置規律：

　　1)左軸測面上的文本。需采用“樣式2”。再旋轉-30°角。

　　2)右軸測面上的文本，需采用“樣式1”。再旋轉30°角。

　　3)上軸測面上的文本有兩種情況.如果平行于X軸，其文本需采用“樣式2”，再旋轉30°角;如果平行于Y軸，則需采用“樣式1”，再旋轉-30°角。

　　注意：文字的傾斜角與文字的旋轉角是不同的兩個概念，前者是文字在水平方向左右傾斜的角度，后者是文字以文字起點為基點所進行一定角度的旋轉。

　　4.4尺寸的標注方法

　　與軸測面上文字的書寫原理相同，軸測面內的尺寸標注也必須與相應的軸測軸平行。標注線性尺寸時，先使用“對齊”標注命令標注尺寸。再使用尺寸編輯命令將尺寸線和尺寸界線傾斜某一個角度，最終在視覺上讓人感覺到所標注的尺寸與原軸測圖相協調，具有立體感。標注圓時，一般用“引線”標注命令來標注尺寸。注意，尺寸線上的文本也要相應地傾斜某一角度，這樣文本的外觀與原軸測圖相協調，看起來才具有立體感。如圖7所示。

　　5 小結

　　在AutoCAD中繪制正等軸測圖的主要步驟是：首先，在“草圖設置”對話框中進行基本捕捉設置;第二步，按F5鍵選擇合適的軸測面;第三步，開始繪圖。繪圖過程中。要注意軸測圖中直線和圓的不同表現方法。完成后，再根據需要添加文本和標注尺寸。
