新安裝了autocad2011以及天正建筑8.5版本，發現當插入cad圖塊的時候，圖塊插入的比例設置為“英寸”。從而與當前繪圖模板的圖形單位“毫米”不符。下面是摸索出來的一個解決方法，以供參考：

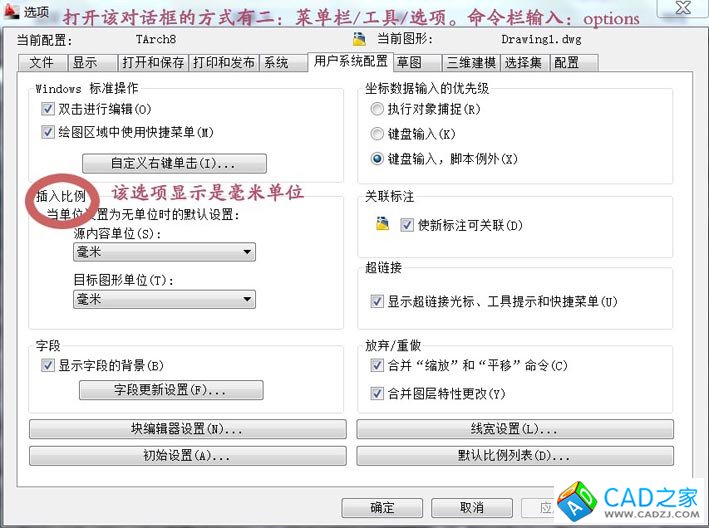

打開cad選項，可以看到插入比例已經設置為“毫米”。

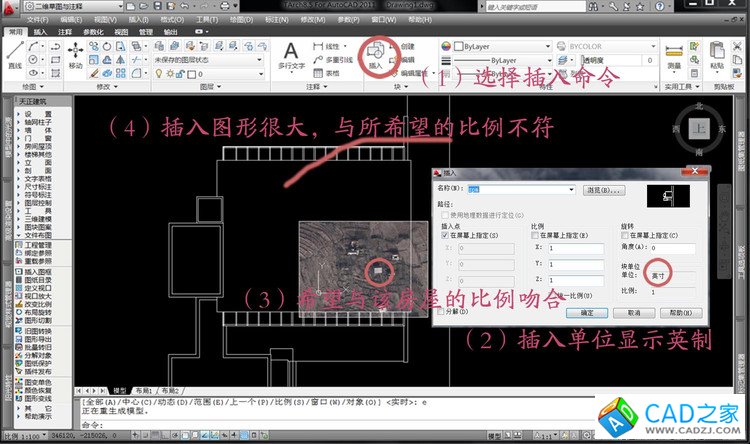

但在插入圖塊的對話框里卻依然是英制單位“英寸”，原因不得而知。插入的圖塊比例顯然不對。

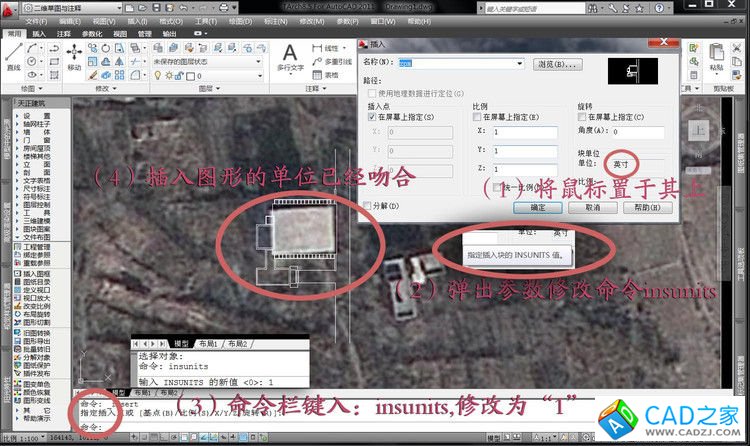

上面是插入命令參數的修改，在命令欄里輸入：insuntis,將缺省值“0”修改為“1”，可以看到插入的CAD圖塊比例已經正確。

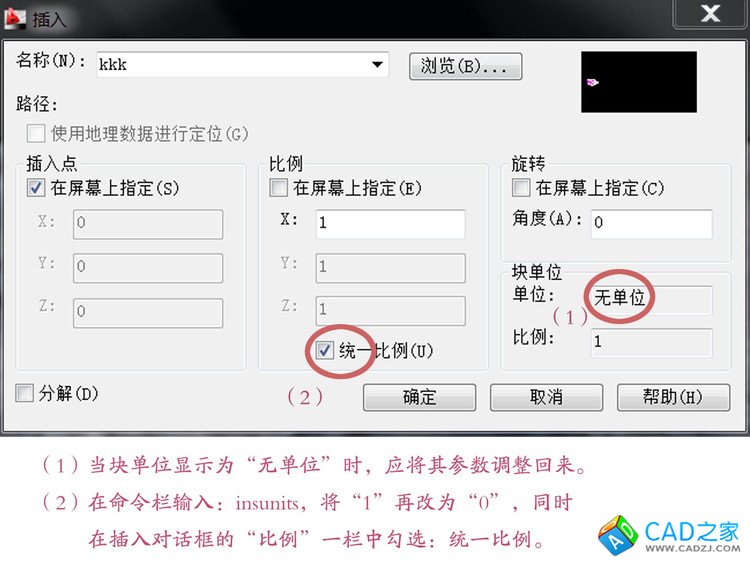

應注意以下的情況：
