這是一個自動化的時代，現代工業中越來越多的企業使用自動化設備來加工，極大地提高了加工效率。在三維CAD軟件的使用過程中，編程在零件加工中占據著非常重要的地位，而對于編程中類似零件的重復加工極大地限制了編程人員的編程速度。所幸的是，三維CAD市場推出了全新版本的中望3D2011。中望3D2011新增了自動三軸加工的功能，這一功能能極大地提高編程的效率。作為一款性價比很高的三維CAD軟件，中望3D2011實在令人期待。編輯進行了體驗，今天就和大家分享一下，如何在中望3D中進行三軸自動加工的創建和設置。

　　首先進入加工界面后，在加工系統中點擊“坯料”，插入坯料。(圖一)

　　軟件會根據工件的最大外型創建一個坯料，如果實際情況中要增大坯料，可以在下圖所示的選項中+/-增大減小坯料。

　　確定之后在，右鍵單擊“策略”，然后添加“3軸銑削策略”(圖三)

　　單擊特征后，再單擊零件和坯料，就可以把零件和坯料加入到特征中，在中望3D中，任何工序特征的添加方式都可以這樣完成(圖四)。

　　在這里我們可以設置一下加工的策略，在這里，如果設置好了加工策略，那么以后所有的加工工序全部會照著策略里設置好的參數進行生成。

　　首先右鍵單擊“3軸銑削策略”，然后選擇“編輯策略”(圖五)

　　你會看到，跳出一個“策略編輯器”的窗口，這里就是所有加工工序的參數設置。(圖六)

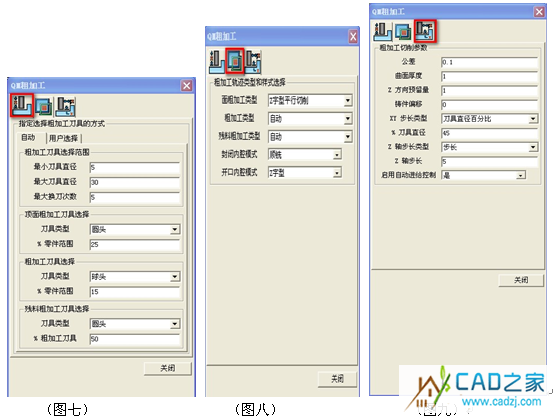

　　左鍵單擊策略里面的“QM粗加工”，跳出一個窗口，在第一個參數“刀具選擇”中，我們可以選擇我最大，最小刀具的直徑，還有頂面加工，粗加工，殘料加工的刀具類型，我們可以右鍵選擇平頭(平底刀)，圓頭(牛鼻刀),球頭(球頭刀，R刀)(圖七)

　　在第二個參數里面，可以選擇面銑削，粗加工，殘料加工的類型，以及封閉封閉區域和開口區域的模式。這些根據加工經驗和使用習慣設置。(圖八)

　　在第三個參數里面。我們可以設置加工的公差，曲面厚度(X,Y方向加工余量)，Z方向預留量(Z方向余量)。Z軸步長(每一刀加工的深度)，啟用自動進給控制(如果選是，那么系統軟件會根據工件的類型，在拐角的地方自動選擇減速)。(圖九)

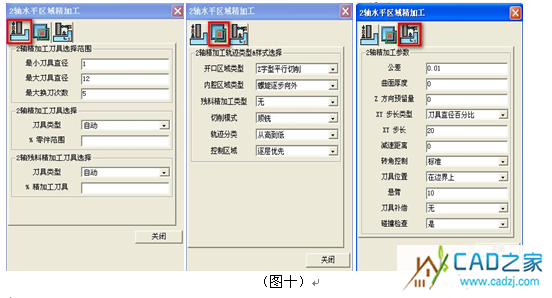

　　在第二個參數“2軸水平區域精加工”里面，參數設置還是跟“QM粗加工”是類似的(圖十)

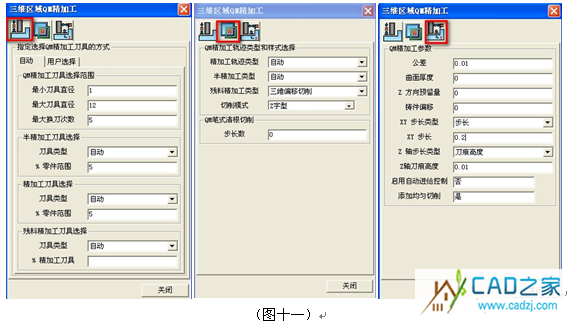

　　同理，可以設置“3維區域QM精加工”的參數，通常在切削參數里面，XY步長類型選擇“步長”，及每一刀走的距離。(圖十一)

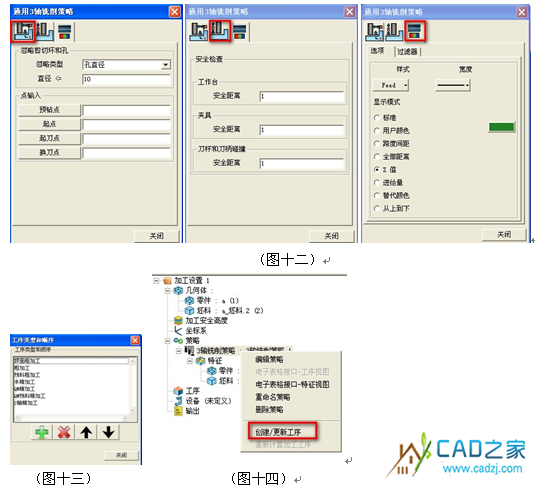

　　在通用參數的設置中，我們可以設置忽略環和孔的類型和大小，以及進刀，起到點的設置。安全檢查的高度。最后的一個參數是顏色的設置和進退刀橫越的顏色，刀路的顏色等。(圖十二)

　　最后的一個參數，及“工序類型及順序”，在這里可以通過 添加工序， 刪除已有的工序， 移動工序，更改工序的順序。(圖十三)

　　所有參數設置完成后，點擊確定就可以完成這次參數的設置，下面創建的工序都照著這些參數進行，而點擊

　　，就可以完成默認模板的設置，以后所有的加工策略都以這次的設置為準。

　　這里就完成了策略參數的設置，下面開始創建工序。

　　右鍵單擊“3軸銑削策略”，然后左鍵單擊“創建/更新工序”，就可以完成這個工序的加工。(圖十四)

　　下面就是所有的工序，以及刀路(圖十五)

　　(圖十五)

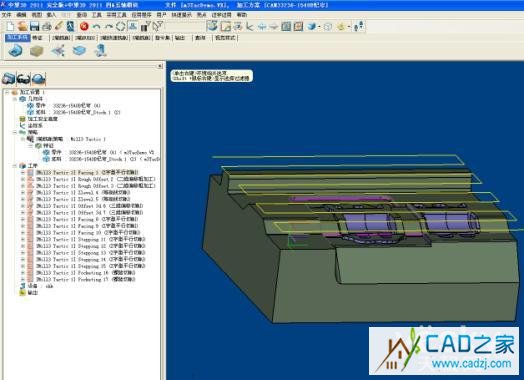

　　隱藏所有刀路，雙擊顯示第一道工序的刀路，大家可以看到，軟件自動在刀庫里面選擇了一把銑刀，先加工了一下平面。(圖十六)

　　(圖十六)

　　然后選擇“D30”的刀，進行開粗加工，因為我設了最大為30MM直徑。#p#分頁標題#e#

　　然后根據工件大小，拾取了圓刀進行二次開粗。

　　留量0.3MM，選擇球刀，中光一刀。

　　余量為0，球刀精光一刀。

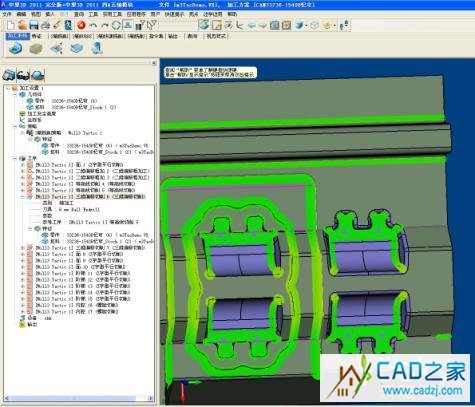

　　這里是非常精髓的，軟件會自動選取了D6R3的球刀，自動拾取上道工序未加工完的角落，重新流線清角加工。(圖十七)

　　(圖十七)

　　因為有些圓角只有R2，所以R3的刀也加工不到位，這里還需要一把小點的刀再清下角，軟件自動拾取了R2的球刀，重新把圓角清了一下，軟件的智能化實在太強了，這樣的角落都知道智能的清理幾次。

　　下面對于平面進行精光，軟件根據區域的大小，自動選取了D12MM-D6MM的平底刀，加工了所有的平面位置。(圖十八)

　　(圖十八)

　　大家可以看到，只要把參數設置好，就可以智能的完成加工的全部過程，從開粗，二次開粗，中光，精光，清角，一次完成，省去了人工編程的時候，極大的提高了編程的效率。

　　除了智能三軸加工以外，中望3D2011的新版還增加了很多其他很實用的功能。整體而言，中望3D 2011新版在性能上有了全面的提升，操作更加智能，使用體驗也有顯著提升，有機會的話趕快去體驗一下吧!
