QQ是不少朋友喜歡的聊天工具，是否考慮過自己動手用三維CAD軟件來繪制一個QQ模型呢？中望3D是一款高性價比的三維CAD軟件，易學易用，學習起來非常簡單。今天我就和大家分享一下，如何用中望3D來繪制一個可愛的QQ模型。

　　1、單擊【新建】按鈕，新建一個零件文件。

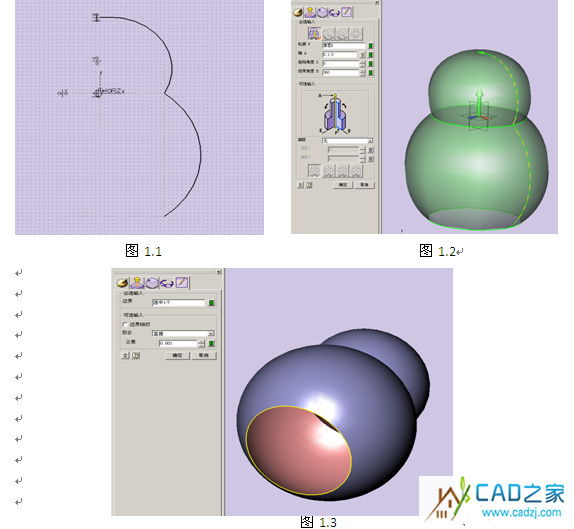

　　2、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XY平面后點擊確定，進入草圖繪制，繪制草圖如1.1所示。點擊退出草圖。單擊【旋轉】按紐，如圖1.2所示單擊確認旋轉操作。


　　3、使用【N邊形面】功能，將底部封閉，如圖1.3。

　　4、單擊【造型】工具欄下的【倒圓角】按紐，如圖1.4所示，將底部和頸部特征作出。


　　5、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XY平面后點擊確定，進入草圖繪制，繪制草圖如1.5所示。單擊【線框】下面的【投影曲線】按紐 ，如圖1.6所示。

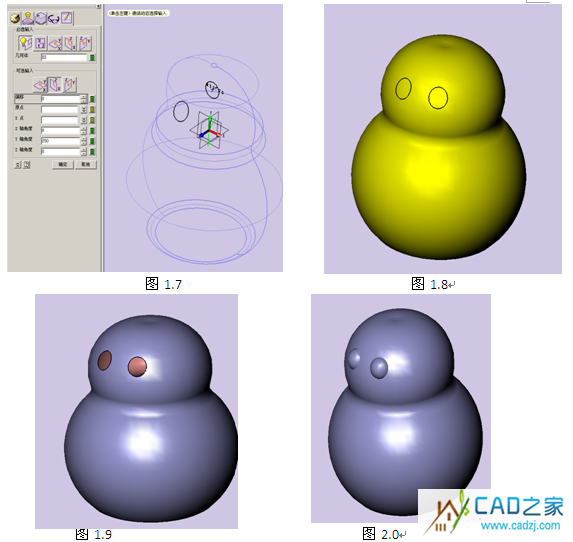

　　6、單擊【工具】工具欄下的【基準面】按紐，如圖1.7所示，選擇XZ平面，然后以Y軸旋轉250度。單擊【工具】工具欄下的【鏡像】按紐，以剛創建的平面鏡像投影到面上的曲線，得到如圖1.8所示。

　　7、使用【曲面】工具欄里的【曲線分割】功能，將QQ的眼睛分割出來，如圖1.9所示。單擊【造型】下面的【球體】按紐，將QQ的兩個眼球放置到分割出來的孔中，放置好后的效果，如圖2.0所示。

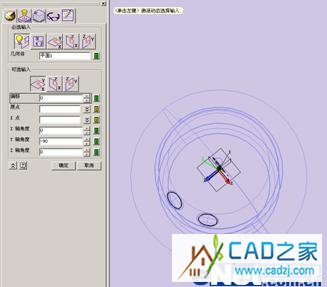

　　8、單擊【工具】工具欄下的【基準面】按紐，以剛才創建的鏡像眼球用的平面為基準，創建一個新的平面，然后以Y軸為中心旋轉-90度 如圖2.1，

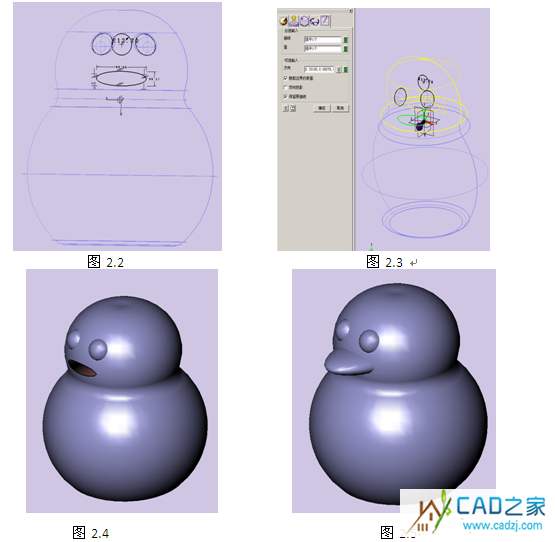

　　9、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇剛創建的平面后點擊確定，進入草圖繪制，繪制草圖如2.2所示。單擊【線框】下面的【投影曲線】按紐，將繪制的QQ嘴部草繪投影到曲面上，注意投影方向需要調整，如圖2.3所示。

　　10、使用【曲面】工具欄里的【曲線分割】功能，將QQ的嘴巴分割出來，如圖2.4所示。單擊【造型】下面的【橢球體】按紐，將QQ的嘴巴放置到分割出來的孔中，放置好后的效果，如圖2.5所示。

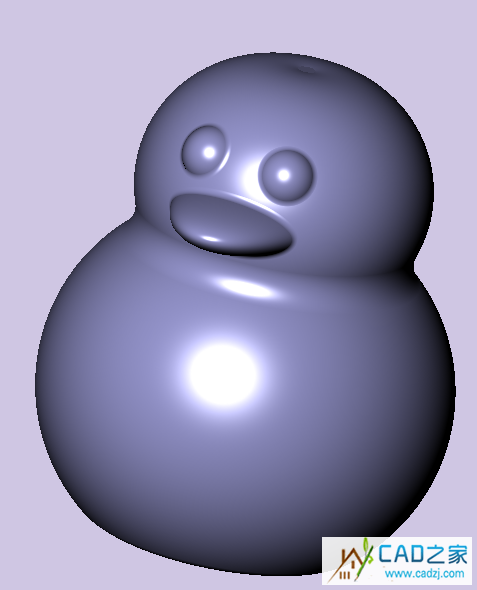

　　11、使用【造型】工具欄里的【組合模型】功能，將QQ的身體，眼睛和嘴巴組合起來。然后單擊【造型】下面的【倒圓角】按紐，將QQ的面部特征修飾一下就可以得到如圖2.6所示的效果了。


　　

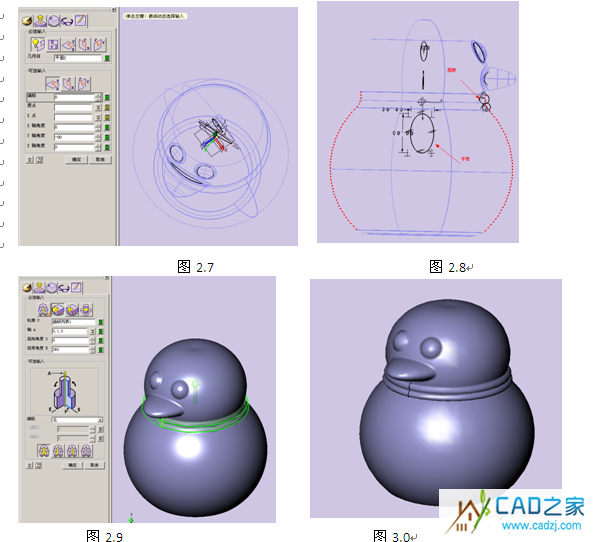

　　12、接下來我們來繪制QQ的圍脖和手臂，單擊【工具】工具欄下的【基準面】按紐，以剛才創建的投影嘴巴用的平面為基準，創建一個新的平面，然后以Y軸為中心旋轉 -90度 如圖2.7，以這個新平面創建一個草圖，繪制圍脖和手臂的截面圖，如圖2.8。

　　13、點擊退出草圖。單擊【旋轉】按紐，如圖2.9，選擇曲線列表，選取圍脖的曲線，然后進行旋轉加運算，如圖3.0所示單擊確認旋轉操作。

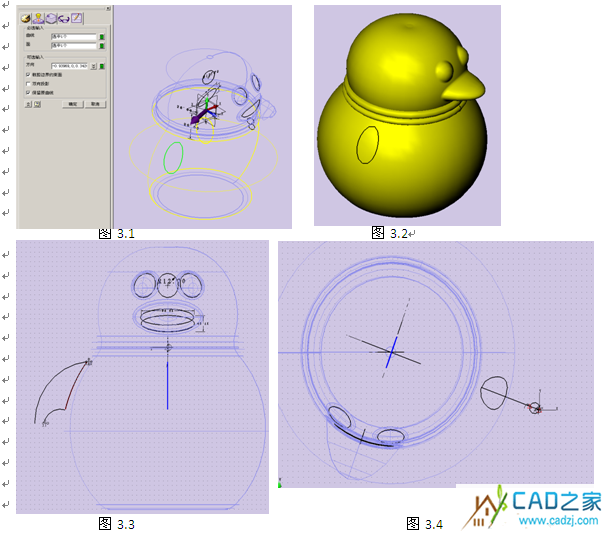

　　14、然后創建手臂的曲線列表如圖3.1所示，并投影到身體上，注意投影方向。如圖3.2所示。

　　15、以剛才創建嘴部投影的平面為基準，創建一個草圖，繪制手臂，如圖3.3。退出草圖，在以手臂曲線的前端創建一個基準面，并以此基準面繪制一個草圖，如圖3.4。

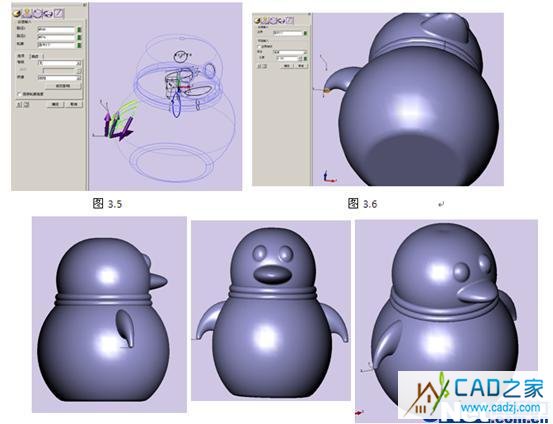

　　16、退出草圖后，單擊【造型】工具欄下的【雙軌放樣】按紐

如圖3.5。確定后，單擊【曲面】工具欄下的【N邊形面】按紐，將手臂封閉起來如圖3.6 #p#分頁標題#e#

　　17、最后我們再通過鏡像，圓角，組合等操作，將QQ整體修飾一下，這樣一個可愛的QQ就制作完成了。
