一. 圖紙幅面
㈠ 圖紙幅面
繪制機械圖樣時，優先采用5種規定的圖紙基本幅面，分別是：A0、A1、A2、A3、A4。必要時，也允許選用所規定的加長幅面。加長幅面的尺寸由基本幅面的短邊成整數倍增加后得出。

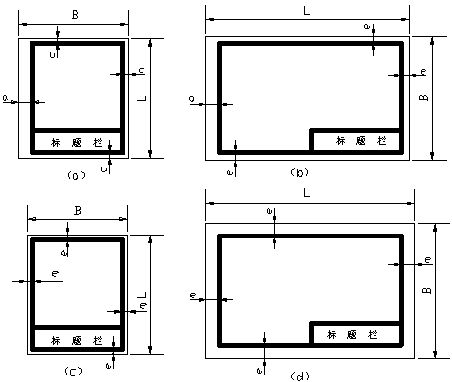

㈡ 圖框格式
在圖紙上，圖框線必須用粗實線畫出，其格式分為不留裝訂邊和留有裝訂邊兩種，見機械制圖手冊，但同一產品的圖樣只能采用一種格式。

 ㈢ 標題欄
gb/t10609.1-89對標題欄的內容、格式和尺寸作了規定，標題欄的文字方向應為看圖方向，標題欄的外框為粗實線，里邊是細實線，其右邊線和底邊線應與圖框線重合。
二. 比例（gb/t14690-93）
比例是圖中圖形與實物相應要素的線性尺寸之比。需要按比例繪制圖樣時，應由規定的系列中選取適當的比例。
為了能從圖樣上得到實物大小的真實感，應盡量采用原值比例(1:1)，當機件過大或過小時，可選用表規定的縮小或放大比例繪制，但尺寸標注時必須注實際尺寸。一般來說，繪制同一機件的各個視圖應采用相同的比例，并在標題欄中填寫。當某個視圖需要采用不同比例時，可在視圖名稱的下方或右側標注比例：
三. 字體(gb/t14691-93)
圖樣中書寫的字體必須做到：字體工整、筆畫清楚、間隔均勻、排列整齊。
字體的高度（用h表示）的公稱尺寸系列為1.8，2.5，3.5，5，7，10，14，20mm。字體高度代表字體的號數。
㈠ 漢字
漢字應寫成長仿宋體，并應采用國家正式公布推行的簡化字。漢字的高度不應小于3.5mm，其字寬一般為字高的2/3。長仿宋體的書寫要領是：橫平豎直，注意起落，結構勻稱，填滿方格.
㈡ 數字和字母
數字和字母有直體和斜體兩種。一般采用斜體，斜體字字頭向右傾斜，與水平線約成75°角。在同一圖樣上，只允許選用一種形式的字體。
四. 圖線（gb/t17450-1998）
㈠ 圖線線型及其應用
gb/t17450-1998《技術制圖 圖線》中規定了15種基本線型，每種基本線型的變形有四種。圖線的寬度(用d表示)分為粗線、中粗線、細線三種，其比例關系是４:2:1。機械圖樣上多采用兩種線寬。建筑圖樣上可以采用三種線寬。所有線型的圖線寬度應按圖樣的類型和尺寸大小在下列數系中選擇：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。寬度為0.18mm的圖線在圖樣復制中往往不清晰，盡量不采用。
目前，在機械圖樣中仍采用gb4457.4-84中規定的8種線型：粗實線、細實線、波浪線、雙折線、虛線、粗點劃線、細點劃線、雙點劃線。如表１－３所示。
㈡ 圖線的畫法
⒈　同一圖樣中同類圖線的寬度應基本一致，虛線、點畫線、雙點畫線的線段長度和間隔應各自大致相等，在圖樣中要顯得勻稱協調。
⒉　繪制點劃線時，首末兩端及相交處應是線段而不是短劃，超出圖形輪廓2～5mm。在較小的圖形上繪制點劃線和雙點劃線有困難時，可用細實線代替。
⒊　虛線與虛線相交，或與其他圖線相交時，應以線段相交，當虛線為實線的延長線時，應留有間隙，以示兩種不同線型的分界線。
五. 尺寸標注（gb4458.4-84）
㈠ 基本規則
⒈　圖樣中的尺寸，以mm為單位時，不需注明計量單位代號或名稱。若采用其他單位則必須注明相應計量單位或名稱。⒈　尺寸界線　　尺寸界線用細實線繪制，一般是圖形的輪廓線、軸線或對稱中心線的延長線，超出尺寸線約2～3mm。也可直接用輪廓線、軸線或對稱中心線作尺寸界線。尺寸界線一般與尺寸線垂直，必要時允許傾斜。
⒉　尺寸線　　尺寸線用細實線繪制，必須單獨畫出，不能用其他圖線代替，一般也不得與其他圖線重合或畫在其延長線上。并應盡量避免尺寸線之間及尺寸線與尺寸界線之間相交。尺寸線應與所標注的線段平行，平行標注的各尺寸線的間距要均勻，間隔應大于5mm，同一張圖紙的尺寸線間距應相等。
標注角度時，尺寸線應畫成圓弧，其圓心是該角的頂點。
⒊　尺寸線終端　　尺寸線終端有兩種形式，箭頭或細斜線。如圖1－9所示。箭頭適用于各種類型的圖樣。當尺寸線終端采用細斜線形式時，尺寸線與尺寸界線必須垂直。同一張圖樣中，只能采用一種尺寸線終端形式。采用箭頭形式時,在位置不夠的情況下,允許用圓點或斜線代替。
⒋　尺寸數字　　線性尺寸的數字一般注寫在尺寸線上方或尺寸線中斷處。尺寸數字不能被任何圖線通過，否則應將該圖線斷開。
尺寸數字前的符號區分不同類型的尺寸：
φ－表示直徑　　r－表示半徑　　s－表示球面　　t－表示板狀零件厚度　　□－表示正方形　　?。ɑ颉?/span> ）－表示錐度　　∠（或　 ）－表示斜度
㈡ 各類尺寸標注示例
⒈　線性尺寸的注法　線性尺寸的數字應按圖1-11a中所示的方向注寫，即以標題欄方向為準，水平方向字頭朝上，垂直方向字頭朝左，傾斜方向時字頭有朝上趨勢。
