經常遇到很多網友問，在電子圖板里面怎么畫齒條？

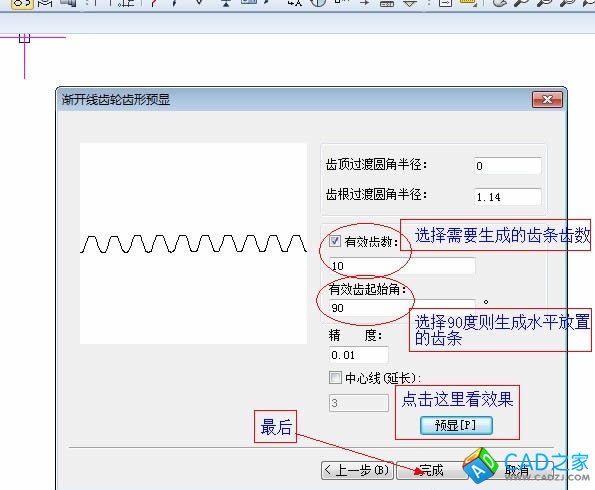

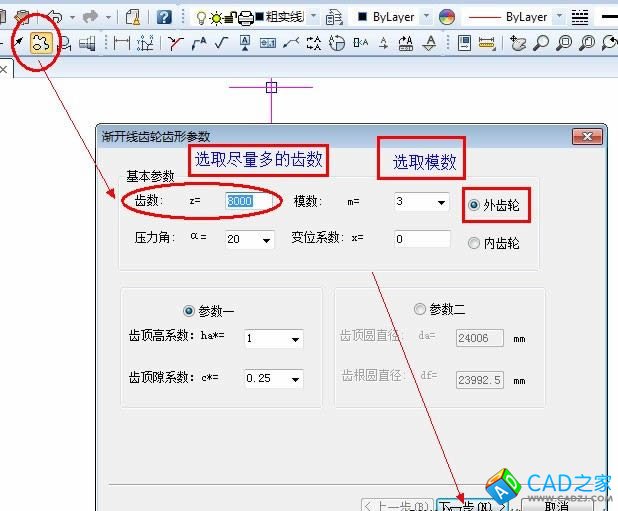

其實，我們可以這樣來看齒條：就是一個無窮大的齒輪的一段。這樣理解，就很容易找到快速繪制齒條的方法了。看下面的截圖，大家圖示按步驟做就可以得到你想要的齒條了。

提示，此種方法生成的齒條，參數未必完全精確，齒輪工具生成齒輪最大的只能是10000齒。
如下圖所示，m=3,Z=10的齒條，壓力角20°。齒距理論數值應該是πm=3.1416X3=9.4248.

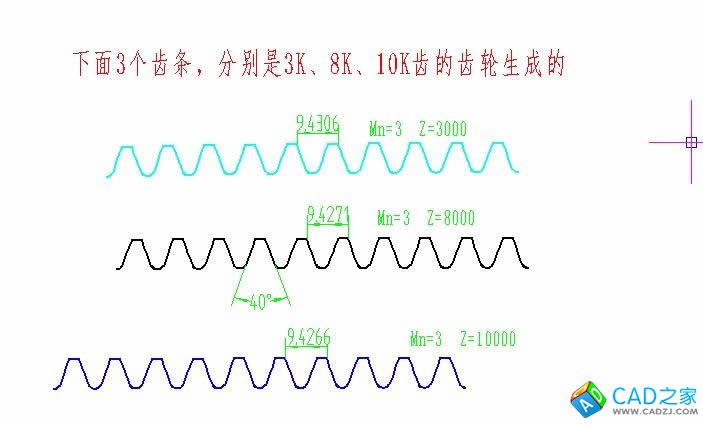

我分別作了3個齒條，由3000齒，8000齒和10000齒的齒輪生成，齒距精度如圖。

二維圖紙，重在尺寸和參數的標注，不是CAM，對圖形本身的精度要求準確。

假如您用此方法生成的齒條轉為線切割的參數去線切割加工，也完全可以保證齒條的精度要求。
悄悄問一聲：您的齒條齒距未必要求偏差在0.001以?xún)?nèi)吧？
