開始--%26gt;程序--%26gt;ansys_7.1--%26gt;utilities--%26gt;ans_admin
轉自鋼結構--
Pro/E和ANSYS的連接*作過程如下：
1) 在同機的同一*作系統下安裝有Pro/E和ANSYS兩種軟件；
2) 保證上述兩種軟件的版本兼容，Pro/E的版本不得高于同期的ANSYS的版本；

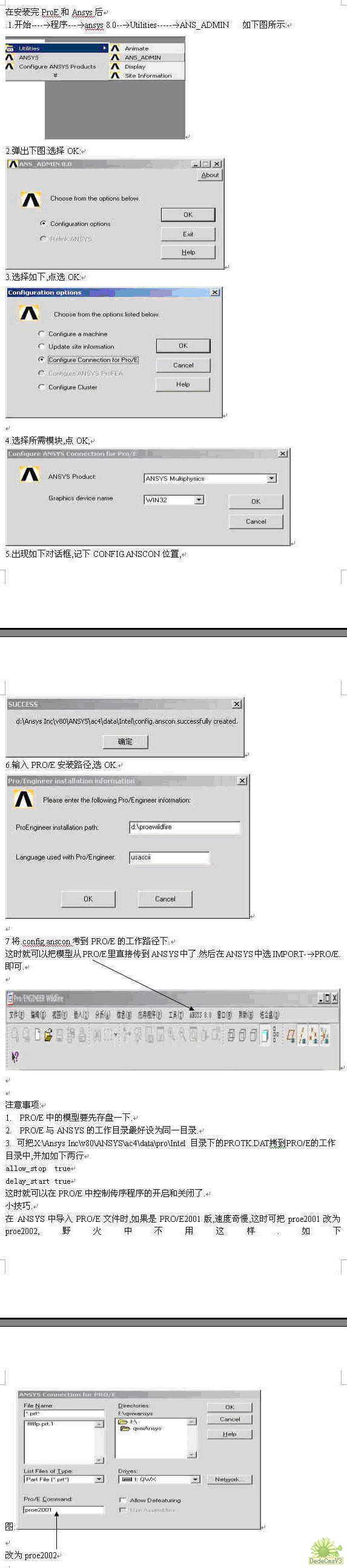

ANS_ADSIN%26#61664;ANSYS%26#61664;程序%26#61664;3) 開始 選擇ANSYS%26#61664; Configuration Connection for Pro/E%26#61664;OK%26#61664;Configuration options%26#61664;Utility Work space in%26#61664;選擇Graphics device name(NT: Win32)%26#61664;Product 給出Language used with%26#61664;給出Pro/Engineer installation path%26#61664;megabytes(128) OK；%26#61664;Pro/Engineer:usascii
4) 運行Pro/Engineer并配置config.pro；
名稱 值 說明
fem_ansys_annotations yes 輸出“模擬”分析名為ANSYS中的注釋。
fem_ansys_grouping yes 切換組and/or層的轉移到ANSYS。
fem_default_solver ANSYS 指定到一個求解器的路徑。
fem_which_ansys_solver FRONTAL 允許指定使用Frontal ANSYS求解器還是Iterative ANSYS求解器。
femansys_annotations yes 切換載荷工況名稱到ANSYS。
pro_ansys_path %26lt;路徑名%26gt; 指定到可執行的ANSYS （ansys.e）的路徑。
5) 創建一個新零件，并在PART菜單下這出現ANSCon Config %26amp; ANSYS Geom 菜單，打開ANSCon Config并作如下編輯；
Keyword Default Value Description
ANSYS_CMD UNIX:/ansys56/bin/ansys Pathname to the version of ANSYS to be run.
Windows:%26lt;drive%26gt;:ansys56bin%26lt;platform%26gt;ansys56.exe
ANSYS_GRIPHIC_DEVICE UNIX:x11-stat Graphics driver for ANSYS.
Windows:win32
ANSYS_MEMORY_SIZE 128 Amount of RAM, in megabytes, suggested to run ANSYS.
ANSYS_NEUTRAL_FORMAT YES Store the part as a neutral file or as a solid model file.
ANSYS_PRODUCT_NAME ANSYS The default ANSYS product, ANSYS/Multiphysics.
ANSYS_SOLVER Frontal Included for compatibility only.
ANSYS_SELECTED_LAYERS 1-256 Included for compatibility only. CAD教程網,教程SolidEdge,教程CATIA--www.cadworld.info
ANSYS_GEOMETRY_TYPE Solids Only Included for compatibility only.
------------------------------------------------

以上似乎是針對ansys5.6版的，其實第5步沒什么必要。關鍵是在第3步中正確設置了proE的的安裝路徑。然后用proe建模?/a>螅?〗緱胬锏腶nsys選項，就會自動啟動ansys、建立連接。此時，需要你手動在ansys程序界面里手動輸入該proe模型，一般在ansys的工作目錄下（最好把proE的工作目錄與ansys的設為相同）。

關于PRO/E和ANSYS如何連接
壇子里有兄弟問關于PRO/E和ANSYS如何連接的問題,現總結如下:




Pro/E 和Ansys的工作目錄最好是設為同一目錄.你的問題是找不到.anf文件,在Pro/E傳遞完成后會在Pro/E工作目錄下生成一個名字和實體文件相同但后綴為.anf的文件,如零件名為part001.prt,anf文件名為part001.anf,將其考入Ansys工作目錄即可.然后Import---Pro/e,Ok!

CAD教程網,教程Solidworks,教程AutoDESK--www.cadworld.info

在Pro/E傳遞完成后會在Pro/E工作目錄下生成一個名字和實體文件相同但后綴為.anf的文件,

請問怎么才能生成啊

連接成功后，會在Menu Manager中自動生成一個Ansys Geom的命令，用這個命令可以導出 #p#分頁標題#e#
