(1)創建對話框的代碼如下，將源代碼存為名為APDLDLg.mac的宏文件。放入安裝程序的APDL文件夾中。

　　multipro,'start',3

　　*cset,1,3,L,'Enter Length Value',120.0

　　*cset,4,6,W,'Enter Width Value',80.0

　　*cset,7,9,H,'Enter Height Value',40.0

　　*cset,61,62,'The First GUI Example',' Create a Block'

　　*cset,63,64,'From www.mememama.cn ',' by huright QQ：87999379.'

　　multipro,'end'

　　/prep7

　　BLC4,0,0,L,W,H

　　Finish

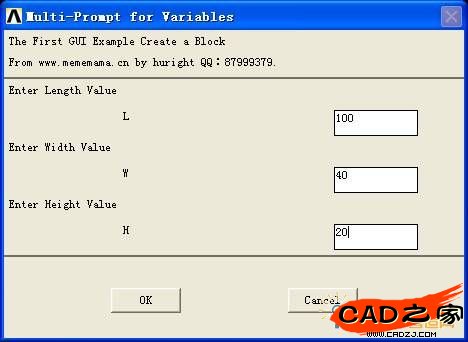

　　(2)在命令欄運行以下命令，即可以看到工具條按鈕了。如圖所示。點擊就會彈出對話框。

　　*ABB,CreateBLock,APDLDLg
