圖3 查看約束反力

    拓撲優化的前處理過程同樣只需在用戶界面上輸入相應參數，程序即可自動建立拓撲優化模型。

圖4 優化模型用戶界面

    如圖5所示，在優化模型定義界面，可以定義模型的軸向，上一步所獲得的約束反力值，拔模方向，以及優化質量目標，最小單元尺寸，和離散度。其他優化參數采用默認值。如果用戶要修改其他優化參數，需要到Analysis －> optimization －>opti control界面進行修改。

圖5 優化參數輸入

    遞交優化分析后，Process Manager最后一步讓用戶很方便地對結果進行后處理。程序自動將邊界條件隱藏，以便觀察優化形狀。

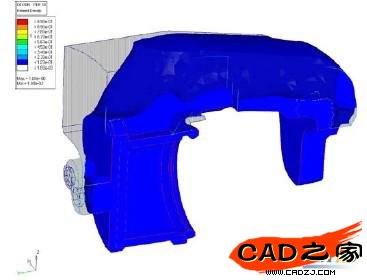

圖6 查看優化形狀

    另外，因為OptiStruct和abaqus對entity set的命名規則不一致，程序會自動將entity sets 重命名，并輸出abaqus格式的單元集文件。

圖7 不同格式的單元集文件
